Gancho para painel solar em telhado de ardósia

O gancho para painéis solares em telhados de ardósia foi projetado para fixar painéis solares com segurança em telhados de telha de ardósia sem comprometer a integridade da cobertura. Fabricado em aço inoxidável SUS304 de alta resistência, oferece excelente durabilidade, resistência à corrosão e proporciona uma base estável para os módulos fotovoltaicos.

Marca:

SIC SOLAR

Nº do item.:

SIC-TH-15

Xiamen,China

Componentes Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

Clique aqui para saber mais sobre ganchos.

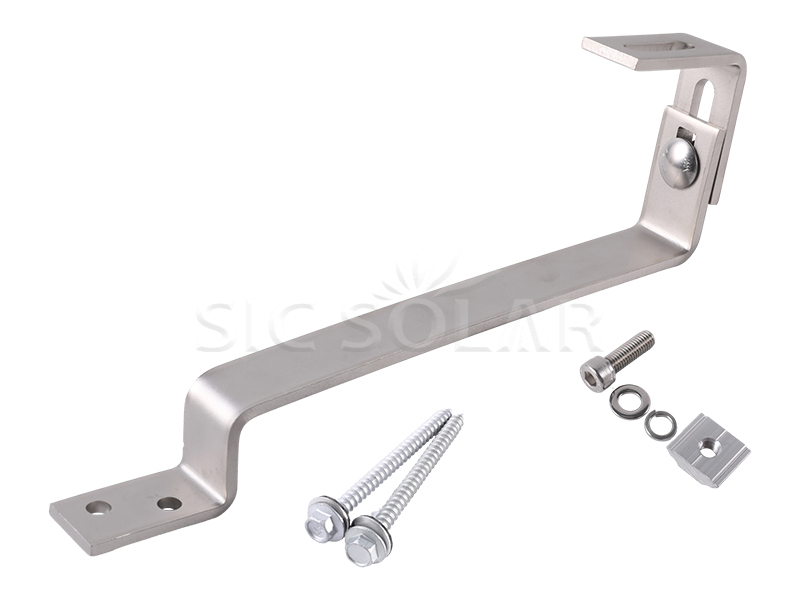

Slate Roof Tile Solar Hook

Nome	Gancho para painel solar em telhado de ardósia
Material	SUS304
espessura da chapa metálica	≥4mm
Garantia	25 ANOS
Local aplicável	Telhado de telha
Faixa de torque do parafuso	25-28 N*m
Valor da resistência ao arrancamento	5 kN
Valor da resistência à pressão	5 kN

1️⃣ Marque os locais dos anzóis

Determine a melhor localização para os ganchos com base no layout dos painéis e na estrutura do telhado.

2️⃣ Remover telhas de ardósia

Remova cuidadosamente as telhas de ardósia nos locais marcados para expor as ripas ou vigas do telhado.

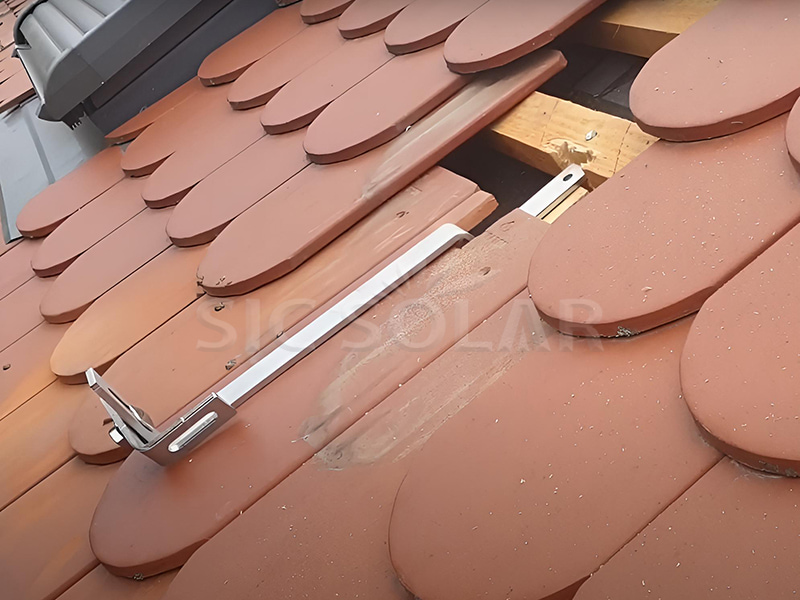

3️⃣ Instalar ganchos

Alinhe os ganchos com os elementos estruturais subjacentes (ripas ou vigas) e fixe-os com parafusos adequados (por exemplo, parafusos de aço inoxidável).

4️⃣ Substituir telhas de ardósia

Apare ou modifique as telhas de ardósia removidas conforme necessário para acomodar a saliência dos ganchos e reinstale-as para manter a aparência e a integridade do telhado.

5️⃣ Instalar trilhos de montagem

Fixe os trilhos de montagem aos ganchos instalados, certificando-se de que estejam nivelados e alinhados corretamente.

6️⃣ Instalar painéis solares

Monte os painéis solares nos trilhos de fixação e prenda-os com grampos de extremidade e grampos intermediários, de acordo com o projeto do sistema.

7️⃣ Aterramento elétrico

Certifique-se de que todos os componentes estejam devidamente aterrados, de acordo com as normas e padrões elétricos locais.

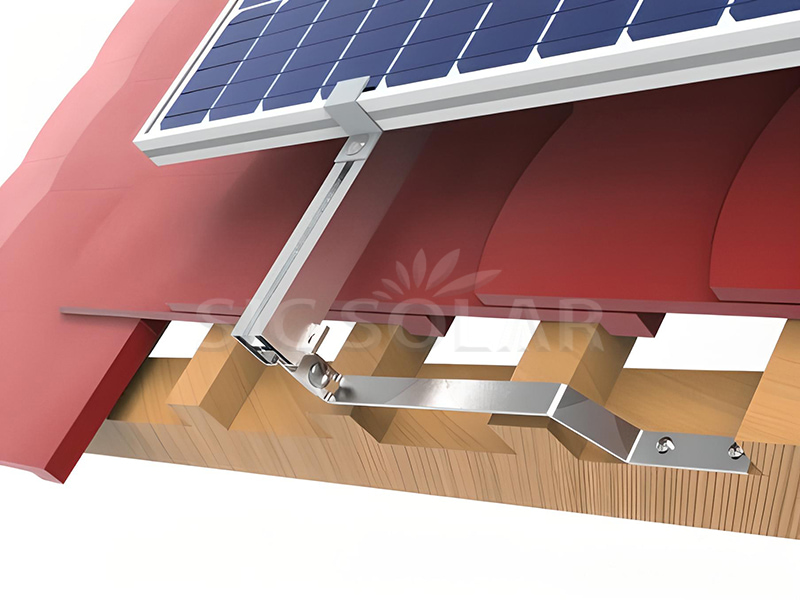

Roof hooks for PV Panels

Solar bracket package

As vantagens são as seguintes:
☆ Longo tempo de serviço.
☆ Pré-montado - Economize custos de mão de obra no local da instalação.

Certificado relacionado

Nosso certificado CE para sistema de fixação de telhas solares em telhados com ganchos é fornecido.

Nosso certificado SGS para o material do gancho -- SUS304

Q1. De que material é feito o gancho para telhado solar?

Trata-se de aço inoxidável 304, denominado A2 ou aço inoxidável 1.4301 na Europa.

Q2. Qual a espessura dos ganchos de fixação das telhas do seu telhado?

Como de costume, a espessura da placa de base dos ganchos é de 4/5 mm e a espessura do braço é de 5/6 mm.

Com certeza, outras espessuras ou especificações podem ser personalizadas.

3º trimestre. Qual é o tratamento de superfície dos seus ganchos de teto A2?

Estão disponíveis acabamentos jateados, não jateados e passivados.

Q4. Esses ganchos vêm pré-montados antes do envio?

Sim, todos os ganchos para telhado solar serão pré-montados antes do envio.

Q5. Inclui parafuso e porca de madeira? ?

Sim.

Q6. Os ganchos solares podem ser personalizados? ?

Sim.
