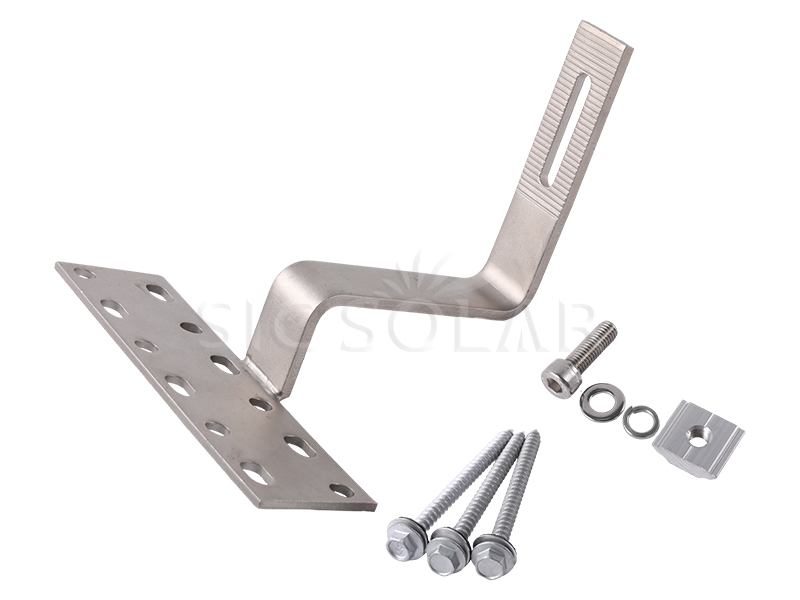

Gancho universal solar para telhado de telha em aço inoxidável

O Gancho Universal Solar em Aço Inoxidável para Telhados de Telha é um componente essencial no sistema de instalação de painéis solares projetado para telhados de telha. O gancho foi desenvolvido para proporcionar um ponto de conexão seguro e estável para os painéis solares, garantindo uma instalação segura e durável.

Marca:

SIC SOLAR

Nº do item.:

SIC-TH-01

Xiamen

Componentes Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

Clique aqui para aprender mais sobre ganchos.

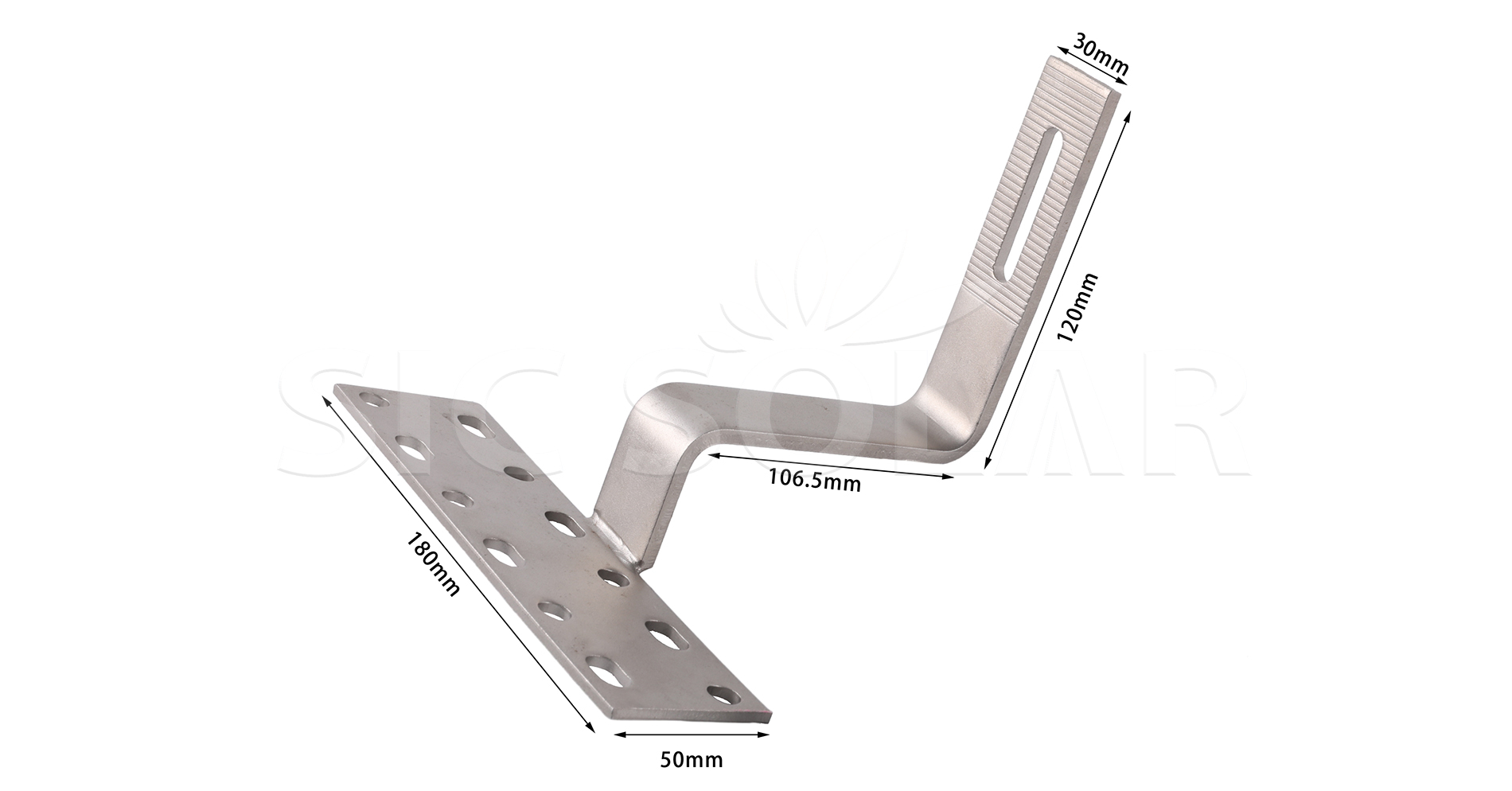

Solar Tile Roof Hook Tile Roof

N ame	Gancho universal solar para telhado de telha em aço inoxidável
Material	SUS304
espessura da chapa metálica	≥4mm
Garantia	10 anos de garantia e 25 anos de vida útil
Local aplicável	Telhado de telhas inclinadas
Faixa de torque do parafuso	25-28 N*m
Valor da resistência ao arrancamento	5 kN
Valor da resistência à pressão	5 kN

1️⃣ Determine a posição das vigas – Marque os pontos de fixação para os ganchos do telhado.

2️⃣ Levantar ou remover azulejos – Ajuste ou remova cuidadosamente os azulejos acima dos pontos de fixação.

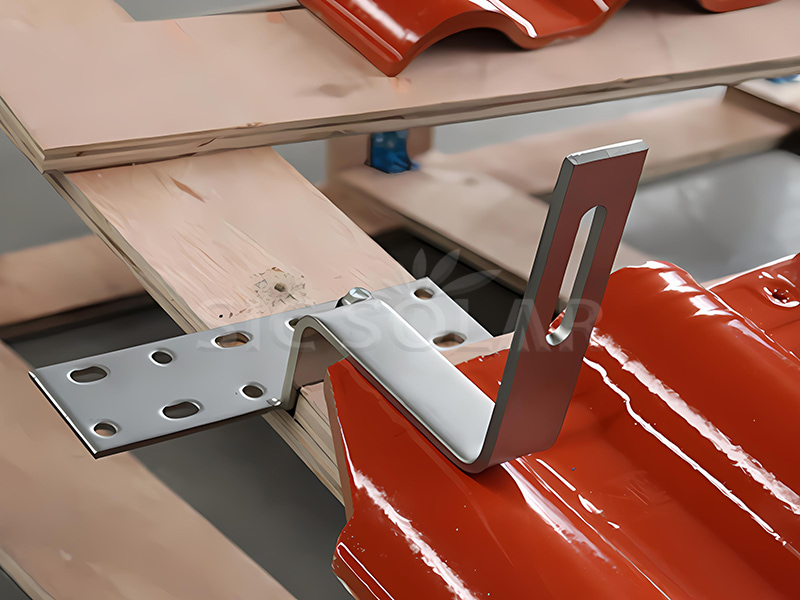

3️⃣ Fixe a base do gancho – Prenda o gancho à viga usando parafusos de aço inoxidável.

4️⃣ Reposicione o azulejo – Coloque o azulejo de volta no gancho, garantindo um encaixe seguro.

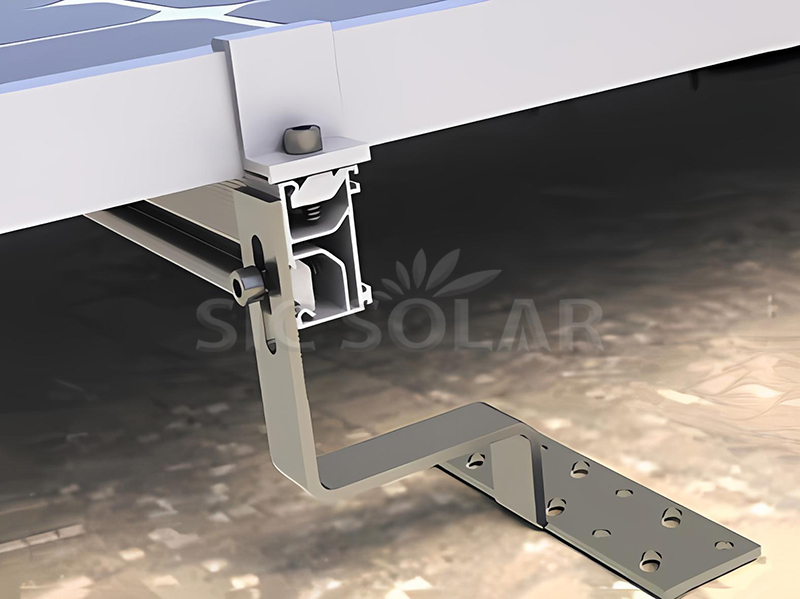

5️⃣ Instale o trilho de montagem – Fixe o trilho de alumínio ao gancho do teto usando parafusos e porcas.

6️⃣ Instale o painel solar – Fixe o módulo fotovoltaico ao trilho usando as braçadeiras centrais e laterais.

7️⃣ Verificação final – Certifique-se de que os azulejos estejam instalados corretamente e que todos os fixadores estejam bem apertados.

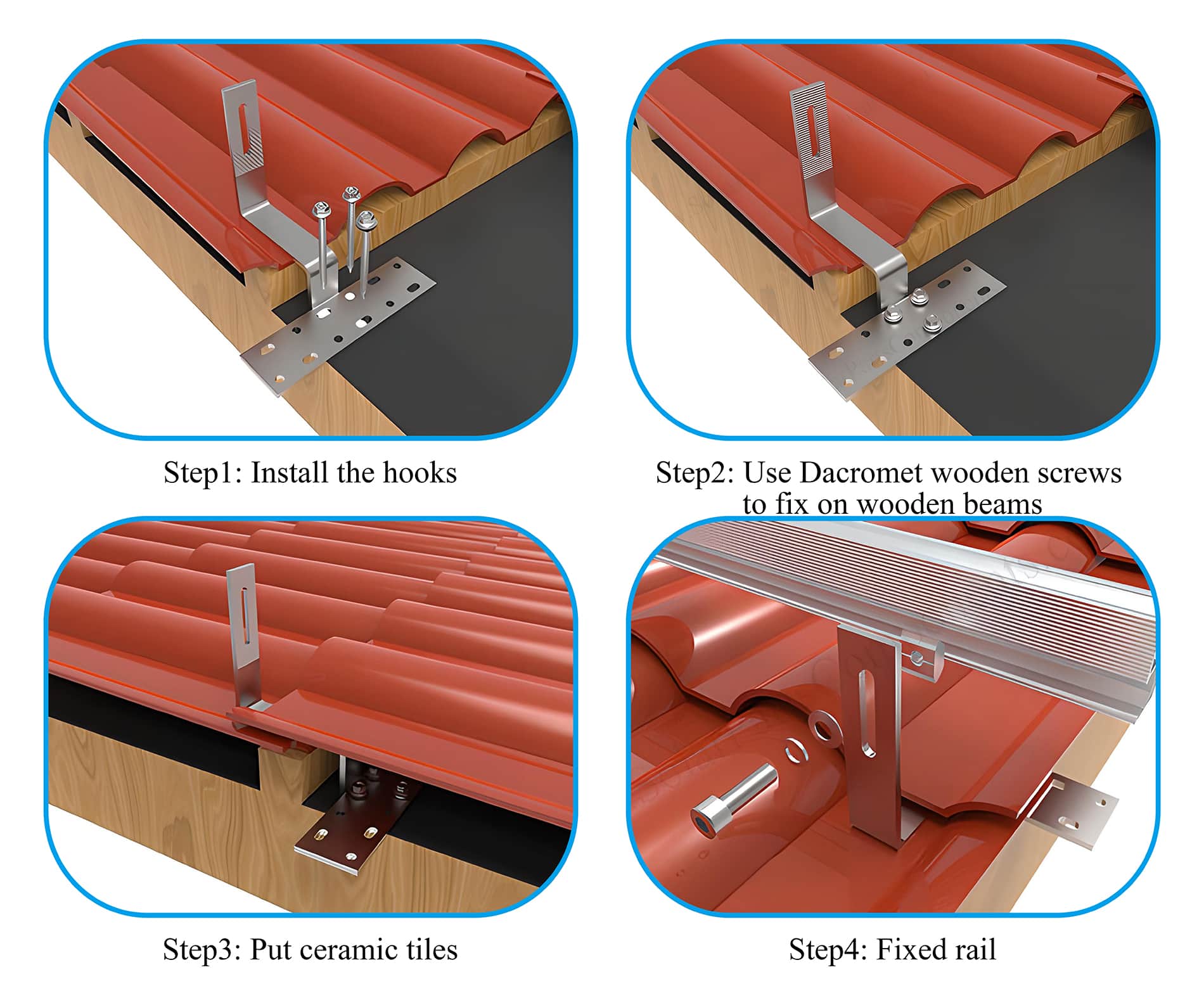

Roof Solar Installation

Solar bracket package

As vantagens são as seguintes: :
☆ Alta Qualidade – O melhor aço inoxidável 304 garante resistência à corrosão e à oxidação.

☆ 10 anos de garantia e 25 anos de vida útil.

☆ Pré-montagem avançada – Economize custos de mão de obra no local de instalação.

Certificado relacionado :

Nosso certificado CE para sistema de fixação de telhas solares em telhados com ganchos é fornecido.

Nosso certificado ISO para sistema de montagem em telhado com telhas solares

Nosso certificado SGS para o material do gancho -- SUS304

Nosso certificado SGS para o material do parafuso -- SUS304

Q1. De que material é feito o gancho para telhado solar?

Trata-se de aço inoxidável 304, denominado A2 ou aço inoxidável 1.4301 na Europa.

Q2. Qual a espessura dos ganchos de fixação das telhas do seu telhado?

Como de costume, a espessura da placa de base dos ganchos é de 4/5 mm e a espessura do braço é de 5/6 mm.

Com certeza, outras espessuras ou especificações podem ser personalizadas.

3º trimestre. Qual é o tratamento de superfície dos seus ganchos de teto A2?

Estão disponíveis acabamentos jateados, não jateados e passivados.

Q4. Esses ganchos vêm pré-montados antes do envio?

Sim, todos os ganchos para telhado solar serão pré-montados antes do envio.

Q5. Inclui parafuso e porca de madeira? ?

Sim.

Q6. Os ganchos solares podem ser personalizados? ?

Sim.
