Gancho de telhado ajustável solar para suporte de telhado de telha

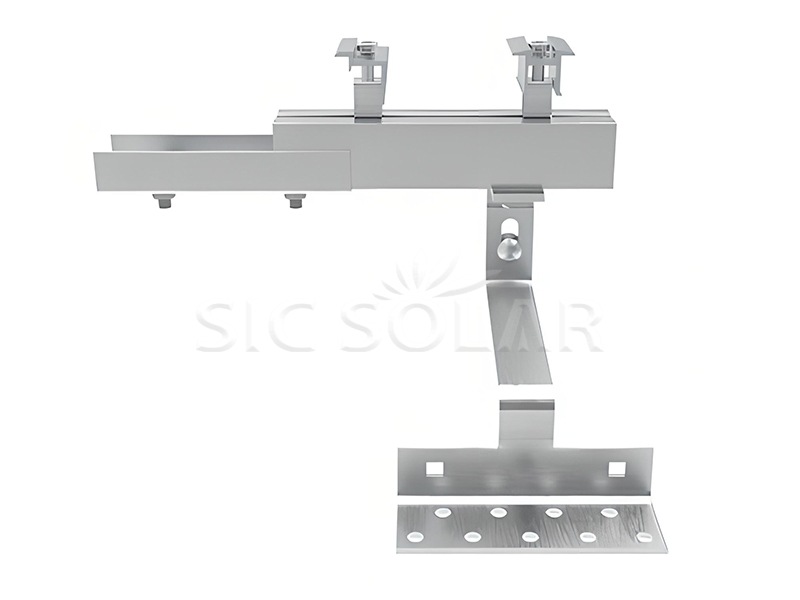

O suporte de gancho ajustável para telhados de telha é uma solução confiável para a montagem de painéis solares em telhados de telha. Seu design ajustável garante uma fixação segura sem danificar a estrutura do telhado.

Marca:

SIC SOLAR

Nº do item.:

SIC-TH-08

Tile roof

Componentes Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

Clique aqui para saber mais sobre ganchos.

Tile roof hooks

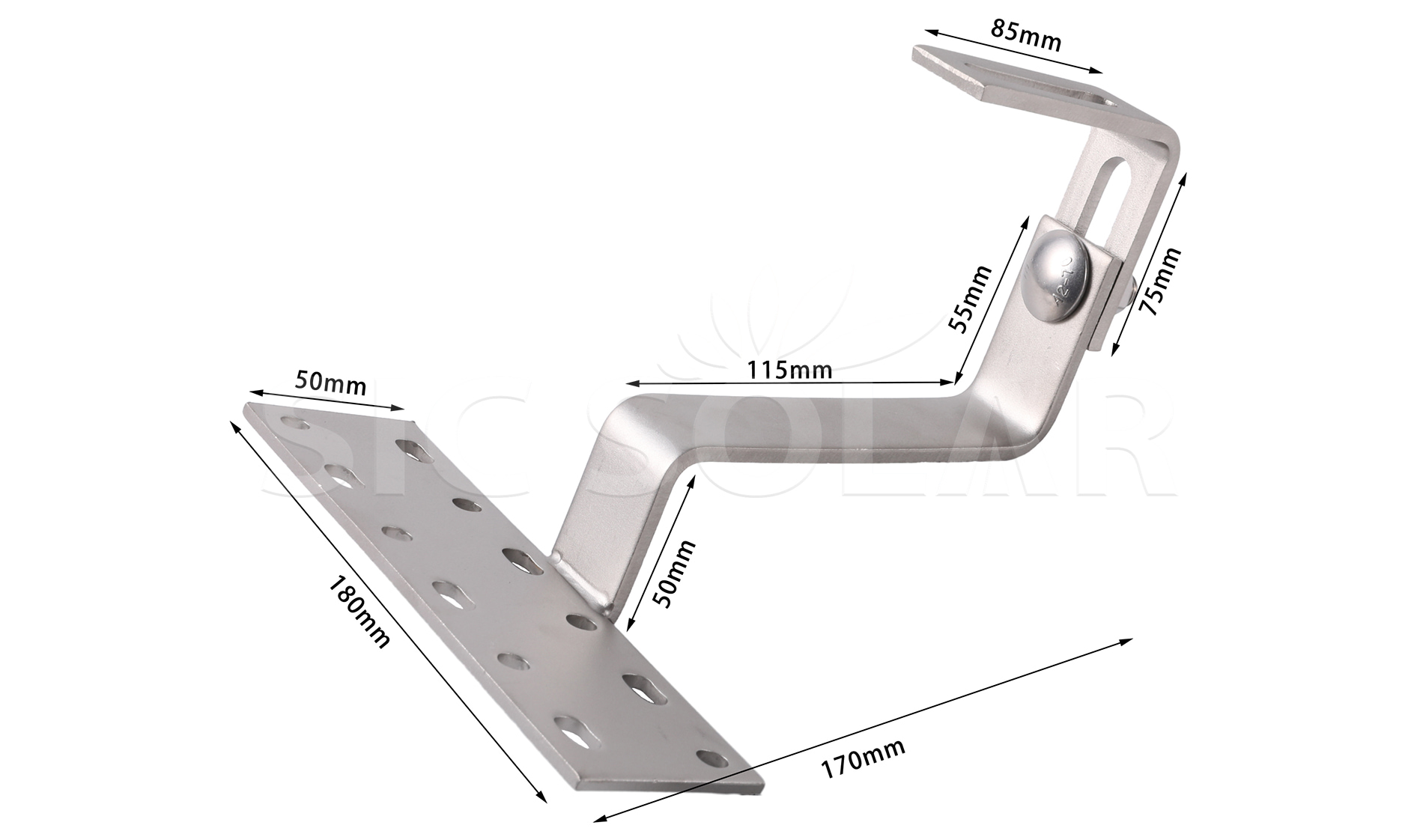

Solar Adjustable Pv Roof Hook

Nome	Gancho de telhado ajustável solar para suporte de telhado de telha
Material	SUS304
Espessura da chapa metálica	≥4mm
Garantia	10 anos de garantia e 25 anos de vida útil
Telhado aplicável	Telhado de telha
Faixa de torque do parafuso	25-28 N*m
Valor da resistência ao arrancamento	5 kN
Valor da resistência à pressão	5 kN

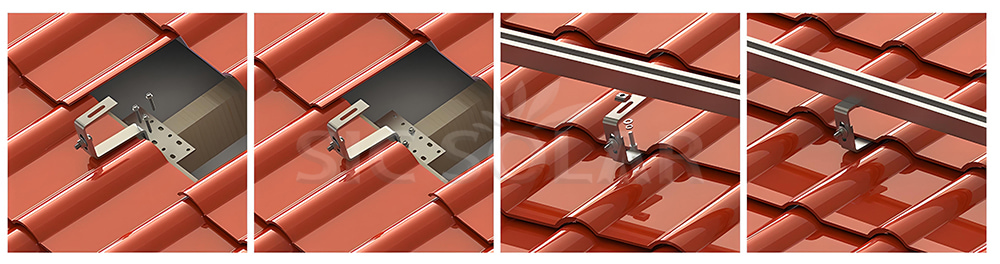

1️⃣ Localize as vigas do telhado sob as telhas para uma ancoragem forte.

2️⃣ Levante cuidadosamente os azulejos no local de instalação, sem causar danos.

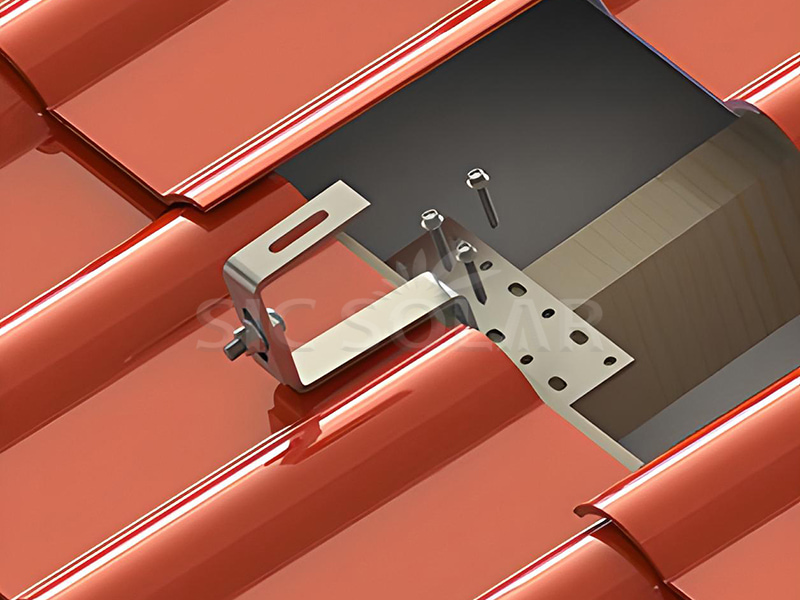

3️⃣ Coloque os ganchos nas vigas e ajuste a altura ou a posição conforme necessário.

4️⃣ Fixe os ganchos com parafusos de aço inoxidável ou buchas de expansão.

5️⃣ Abaixe os azulejos para que fiquem nivelados com os ganchos.

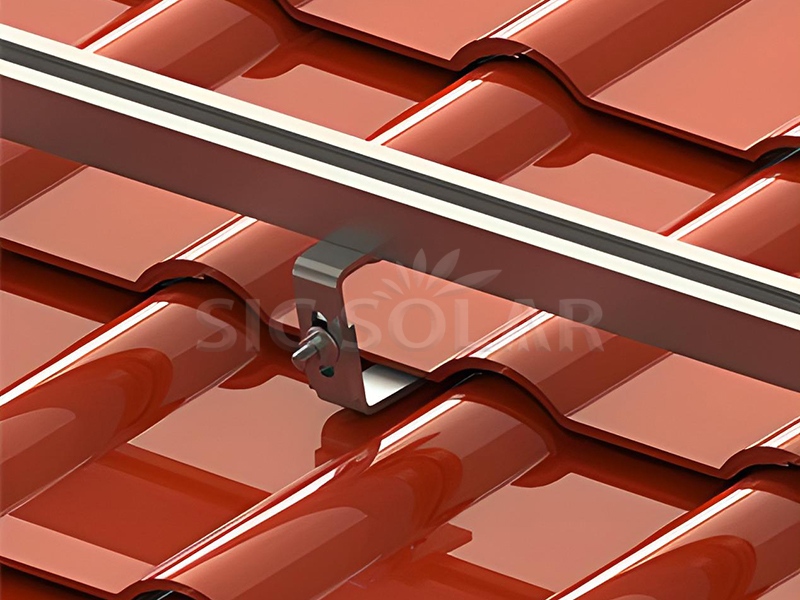

6️⃣ Fixe os trilhos de montagem de alumínio aos ganchos com parafusos e arruelas.

7️⃣ Monte os painéis solares, fixando-os com grampos centrais e laterais. Adjustable Solar Mount Tile Roof Hook

A embalagem padrão consiste em caixas de papelão com palete de madeira compensada, conforme abaixo. Caixas de madeira podem ser fornecidas mediante solicitação.

Roof hook package

☆ Altura ajustável de 130 mm a 169 mm (variação de 39 mm) .
☆ Fabricado em aço inoxidável 304 durável, oferecendo cerca de 10 anos de garantia e até 25 anos de uso.

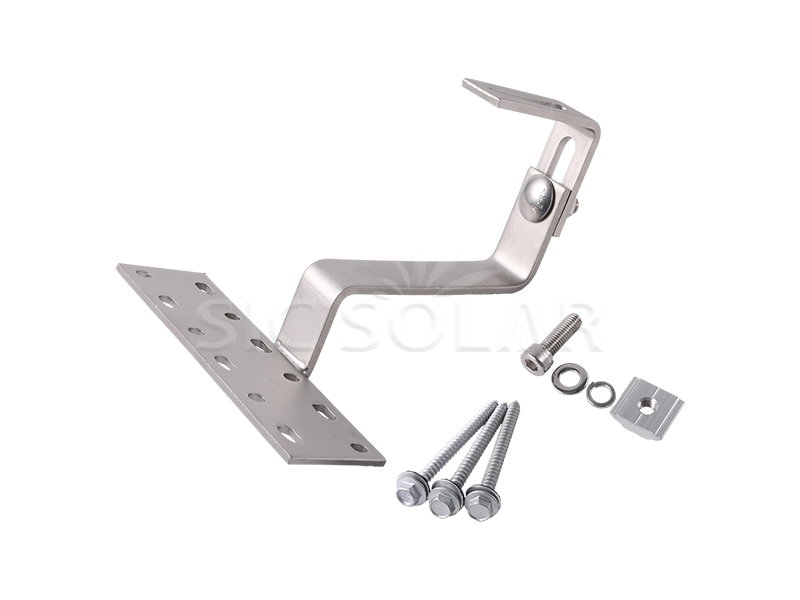

☆ A maioria dos produtos já vem pré-montada para reduzir o esforço de instalação. .

Certificado relacionado

☆ Certificado CE para o sistema de montagem de telhado com gancho para telha solar .

☆ Certificado SGS para o material do gancho (SUS304) .

☆ Certificado SGS para o material do parafuso (SUS304) .

Q1. De que material é feito o gancho para telhado solar?

Trata-se de aço inoxidável 304, denominado A2 ou aço inoxidável 1.4301 na Europa.

Q2. Qual a espessura dos ganchos de fixação das telhas do seu telhado?

Como de costume, a espessura da placa de base dos ganchos é de 4/5 mm e a espessura do braço é de 5/6 mm.

Com certeza, outras espessuras ou especificações podem ser personalizadas.

3º trimestre. Qual é o tratamento de superfície dos seus ganchos de teto A2?

Estão disponíveis acabamentos jateados, não jateados e passivados.

Q4. Esses ganchos vêm pré-montados antes do envio?
