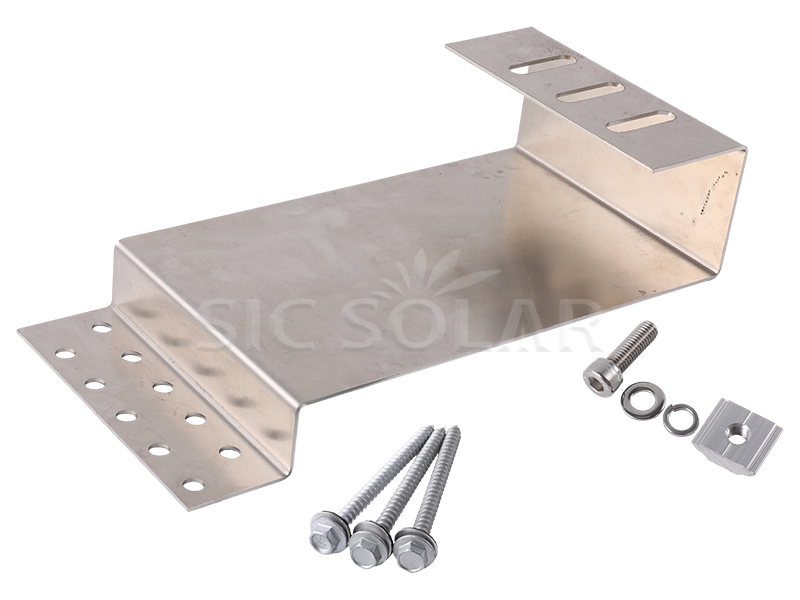

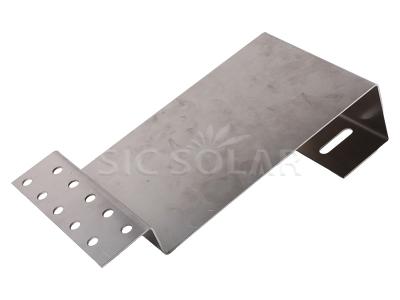

Gancho para montagem de painéis solares em telhados de telha plana

Os ganchos de montagem solar para telhados de telha plana são componentes projetados especificamente para a instalação de painéis solares em telhados de telha comuns. Esses ganchos oferecem um método seguro e sem perfurações para a montagem dos painéis solares, garantindo a integridade e a durabilidade do telhado e da instalação solar.

Marca:

SIC SOLAR

Nº do item.:

SIC-TH-17

Xiamen port

Componentes Detalhes técnicos Guia de Instalação Pacote Advantage

Clique aqui para saber mais

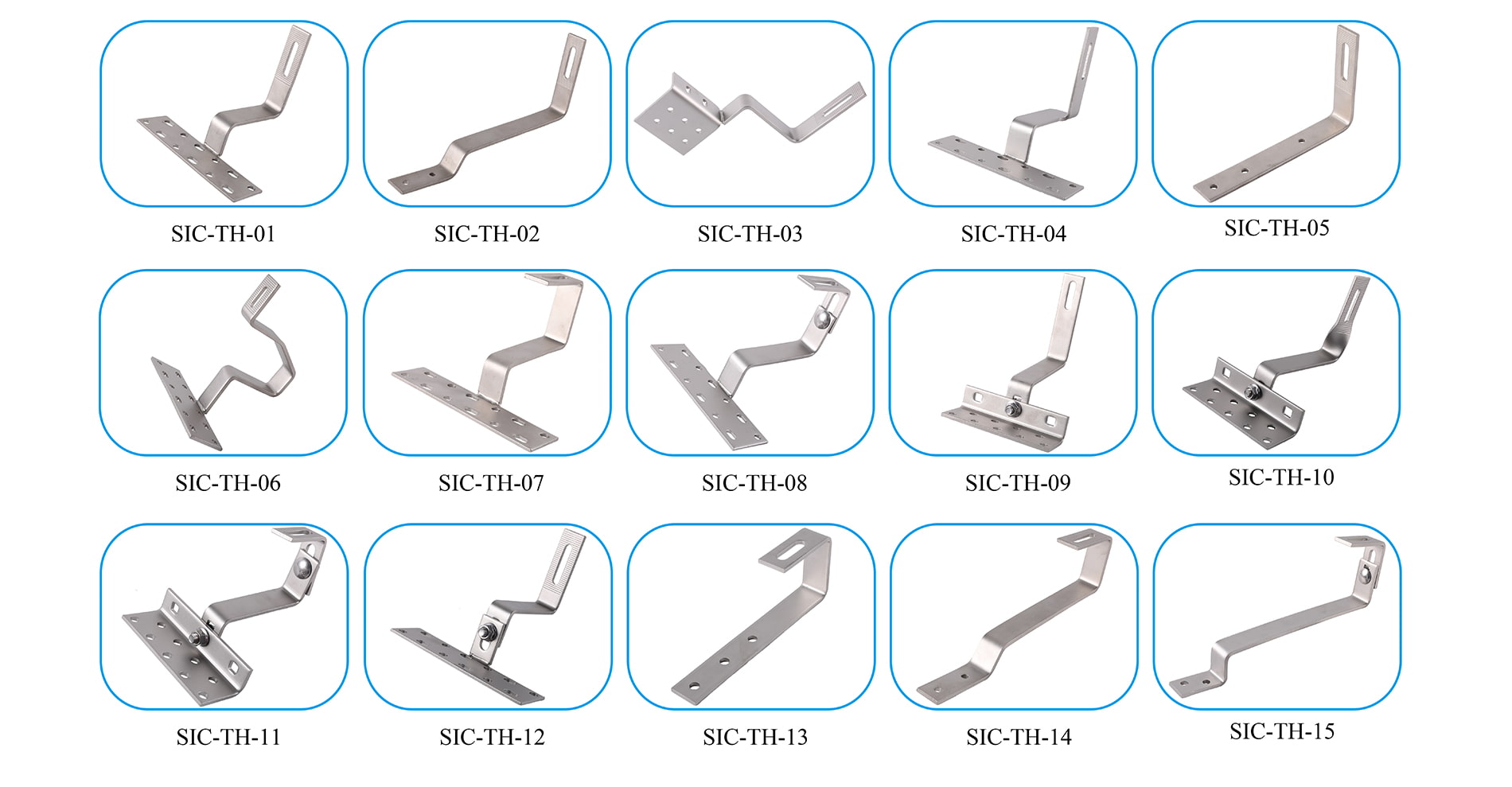

Roof Tile Hook

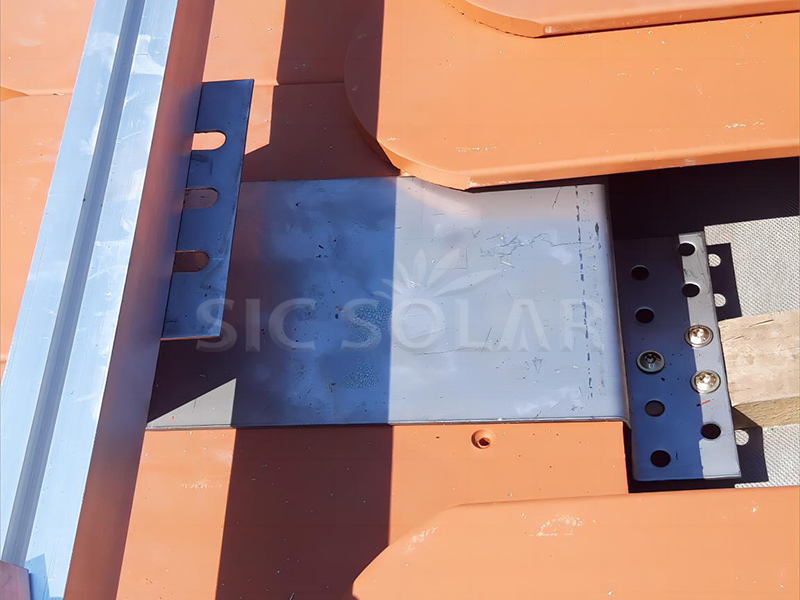

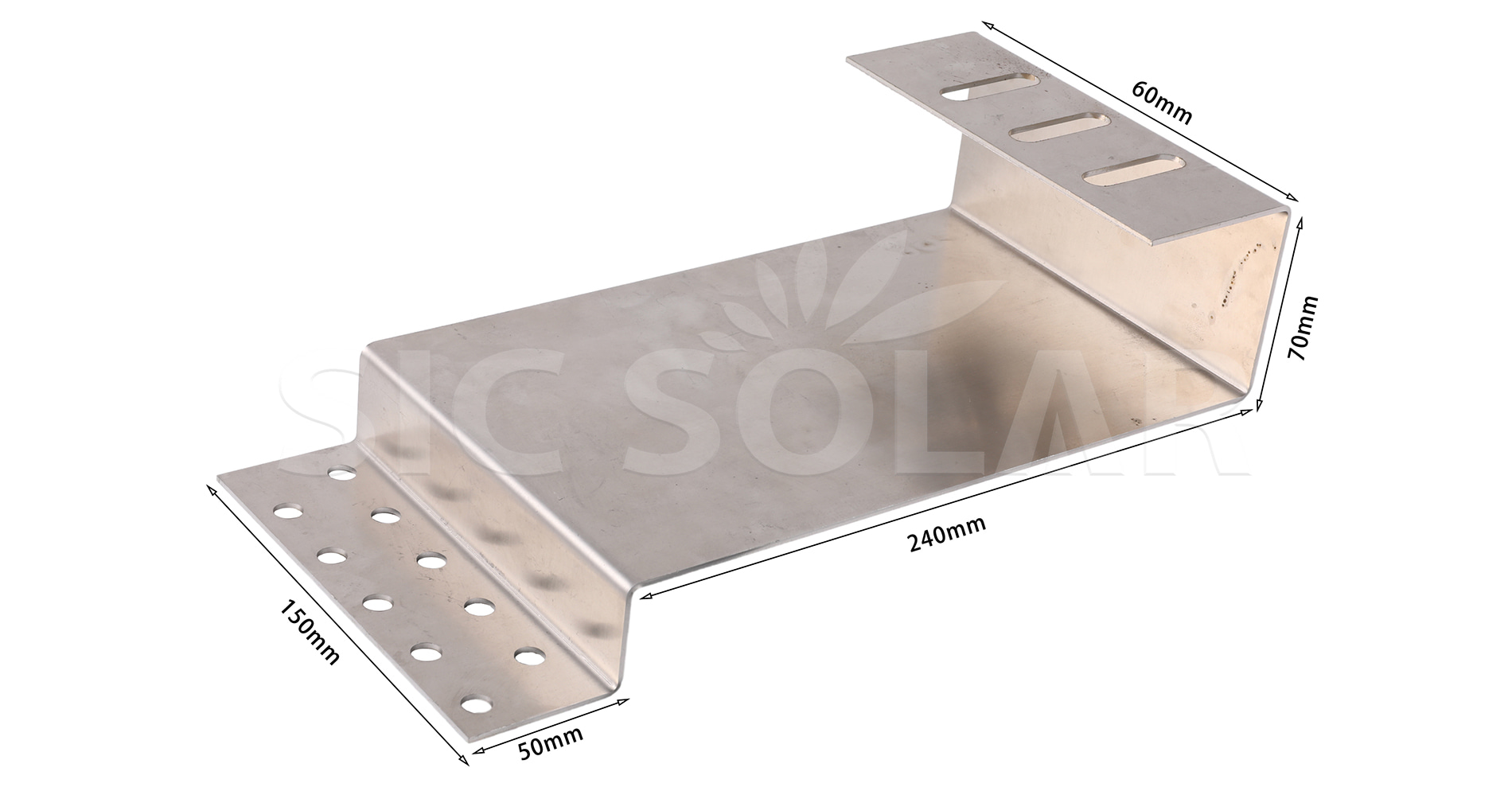

Plain Roof Tile

Nome	Gancho para montagem de painéis solares em telhados de telha plana
Local de instalação	Telhado de telha plana
Espessura do gancho	2 mm
Largura do gancho	150 mm
Altura do gancho	103 mm
Altura sob o suporte	33 mm
Material	Aço inoxidável A2 (1.4301)
Aplicativo	Para sarrafos de madeira de 24 mm + 30 mm

1. Preparação

Ferramentas necessárias: fita métrica, linha de giz, furadeira com broca apropriada, chave dinamométrica e equipamentos de segurança.

Avaliação do local: Certifique-se de que a estrutura do telhado suporte a carga adicional dos painéis solares e do sistema de montagem.

2. Etapas de instalação

1️⃣ Marque a localização do anzol

Determine a melhor localização para o gancho com base na disposição dos painéis solares e na estrutura do telhado.

2️⃣ Remova os azulejos

Remova cuidadosamente as telhas no local marcado para expor as ripas ou vigas do telhado.

3️⃣ Instale o gancho

Alinhe o gancho com o elemento estrutural subjacente (ripas ou vigas) e fixe-o com fixadores apropriados (como parafusos de aço inoxidável).

4️⃣ Substitua o azulejo

Apare ou modifique a telha removida conforme necessário para acomodar a parte saliente do gancho e, em seguida, reinstale-a para manter a aparência e a integridade do telhado.

5️⃣ Instale o trilho de montagem

Fixe o trilho de montagem ao gancho instalado, certificando-se de que esteja nivelado e alinhado corretamente.

6️⃣ Instalar painéis solares

Monte os painéis solares nos trilhos de fixação e prenda-os com grampos de extremidade e grampos intermediários, conforme o projeto do sistema.

7️⃣ Aterramento elétrico

Certifique-se de que todos os componentes estejam devidamente aterrados para atender aos códigos e normas elétricas locais.

3. Inspeção pós-instalação

Confirme se todos os ganchos, trilhos e painéis solares estão firmemente fixados.

Verifique se a instalação está devidamente alinhada e possui integridade estrutural.

Confirme se o sistema atende a todos os padrões de segurança e desempenho relevantes.

Solar bracket package

As vantagens são as seguintes:
☆ Alta resistência - A largura de 150 mm aumenta a força da fisgada.
☆ Alta durabilidade – O melhor aço inoxidável 304 garante 10 anos de garantia e 25 anos de vida útil.
☆ Fácil instalação - Os trilhos podem ser fixados ao gancho diretamente com um parafuso T M10.
