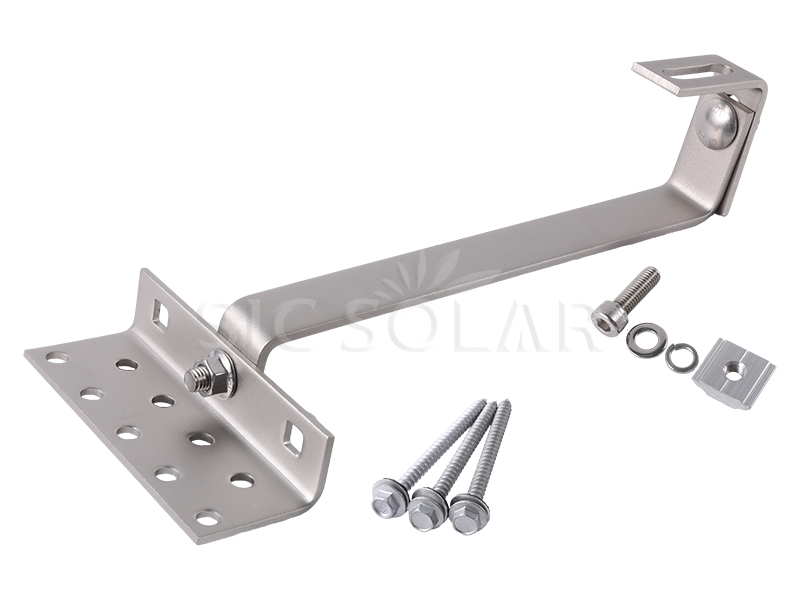

Gancho para telhado de telha ajustável em 3 posições (versão longa)

O Gancho para Telhado de Telhas com Ajuste Triplo (Versão Longa) é uma solução de instalação multifuncional, projetada para a instalação de painéis solares fotovoltaicos em telhados de telha. Este gancho especial possui maior flexibilidade e capacidade de ajuste, sendo adequado para diversos tipos de telhado e estruturas de telha.

Marca:

SIC SOLAR

Nº do item.:

SIC-TH-11-250

Tile roof

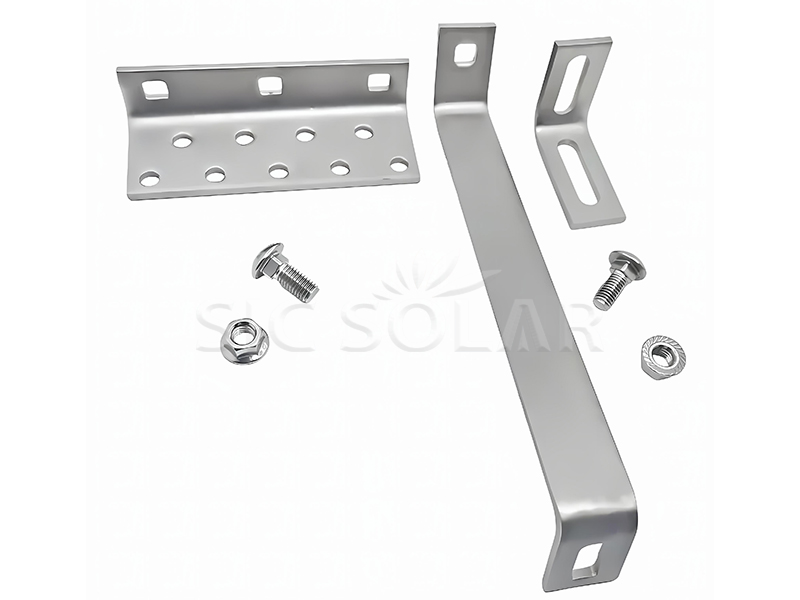

Componentes Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

Clique aqui para saber mais sobre ganchos.

Tile roof hooks

N ame	Gancho para telhado de telha ajustável em 3 posições (versão longa)
Material	SUS304
espessura da chapa metálica	≥4mm
Garantia	10 anos de garantia e 25 anos de vida útil
Local aplicável	Telhado de telha
Faixa de torque do parafuso	25-28 N*m
Valor da resistência ao arrancamento	5 kN
Valor da resistência à pressão	5 kN

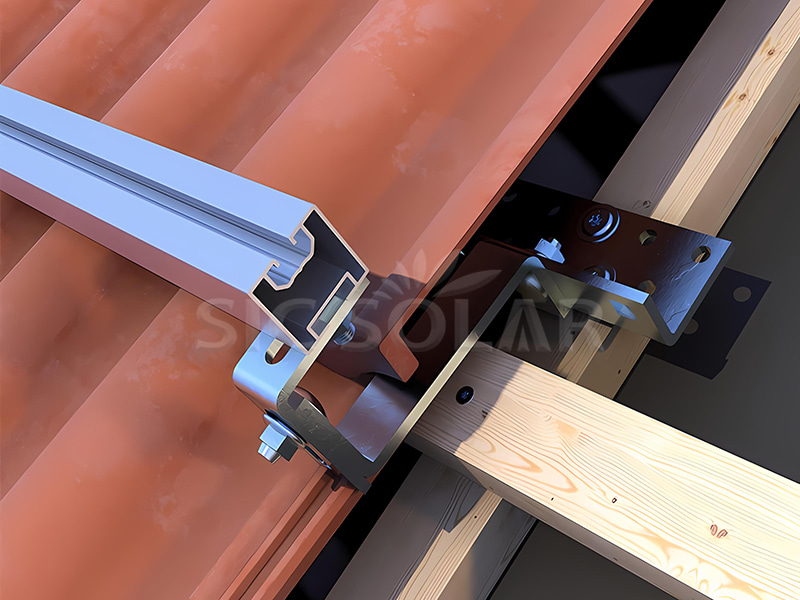

1️⃣ Levante a telha – Levante cuidadosamente a telha no local onde o gancho está fixado.

2️⃣ Fixe a placa de base – Prenda a base do gancho à viga usando parafusos de aço inoxidável.

3️⃣ Ajuste o gancho – Use os três encaixes de ajuste para definir a altura e o ângulo do gancho.

4️⃣ Reposicione o azulejo – Coloque o azulejo de volta no gancho, certificando-se de que esteja instalado corretamente.

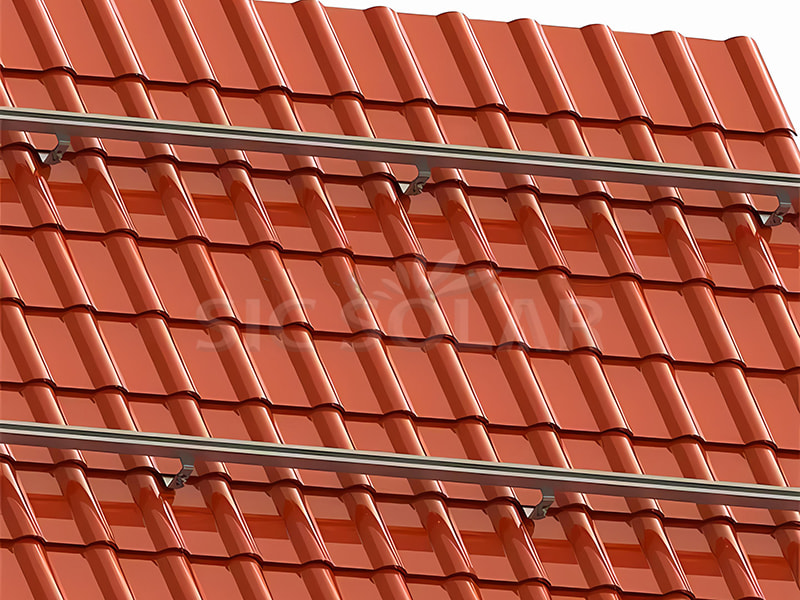

5️⃣ Montar o trilho – Fixe o trilho de montagem ao gancho usando parafusos e porcas.

6️⃣ Montagem do conjunto – Monte o painel solar utilizando as braçadeiras central e lateral.

A embalagem padrão consiste em caixas de papelão com palete de madeira compensada, conforme abaixo. Caixas de madeira podem ser fornecidas mediante solicitação.

Solar bracket package

As vantagens são as seguintes:
☆ Ajuste de altura (39 mm, de 130 mm a 169 mm)
☆ Alta durabilidade – O melhor aço inoxidável 304 garante 10 anos de garantia e 25 anos de vida útil.
☆ Pré-montagem avançada – Economize custos de mão de obra no local de instalação.

Certificado relacionado

Nosso certificado CE para sistema de fixação de telhas solares em telhados com ganchos é fornecido.

Nosso certificado SGS para o material do gancho -- SUS304

Nosso certificado SGS para o material do parafuso -- SUS304

Q1. De que material é feito o gancho para telhado solar?

Trata-se de aço inoxidável 304, denominado A2 ou aço inoxidável 1.4301 na Europa.

Q2. Qual a espessura dos ganchos de fixação das telhas do seu telhado?

Como de costume, a espessura da placa de base dos ganchos é de 4/5 mm e a espessura do braço é de 5/6 mm.

Com certeza, outras espessuras ou especificações podem ser personalizadas.

3º trimestre. Qual é o tratamento de superfície dos seus ganchos de teto A2?

Estão disponíveis acabamentos jateados, não jateados e passivados.

Q4. Esses ganchos vêm pré-montados antes do envio?
