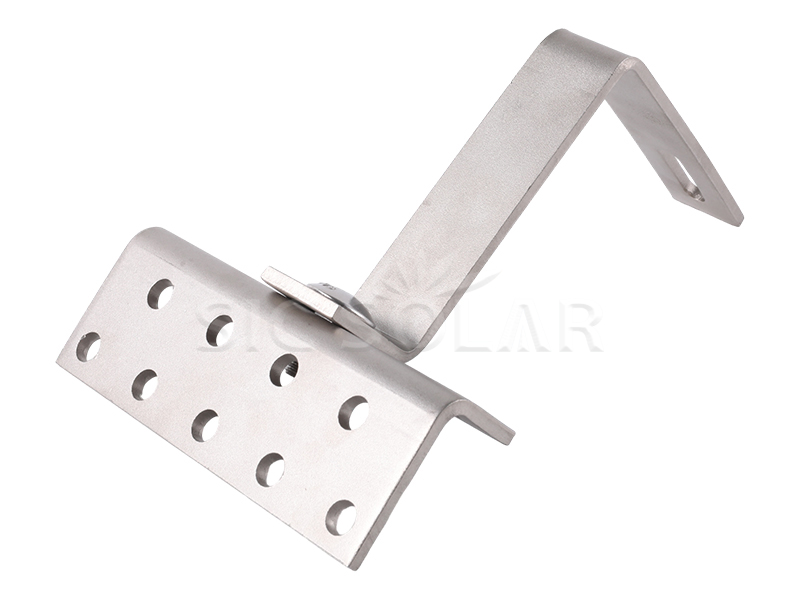

Gancho de telhado de telha shingle para painel solar

O gancho para telhado de telha asfáltica com painel solar foi projetado para a instalação de painéis solares em telhados de telha asfáltica. Ele conecta a estrutura do telhado aos trilhos de montagem solar, proporcionando um ponto de fixação estável para os painéis fotovoltaicos.

Marca:

SIC SOLAR

Nº do item.:

SIC-TH-09

Origem do produto:

Fujian, China

Xiamen port

Componentes Vídeo Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

Clique aqui para saber mais

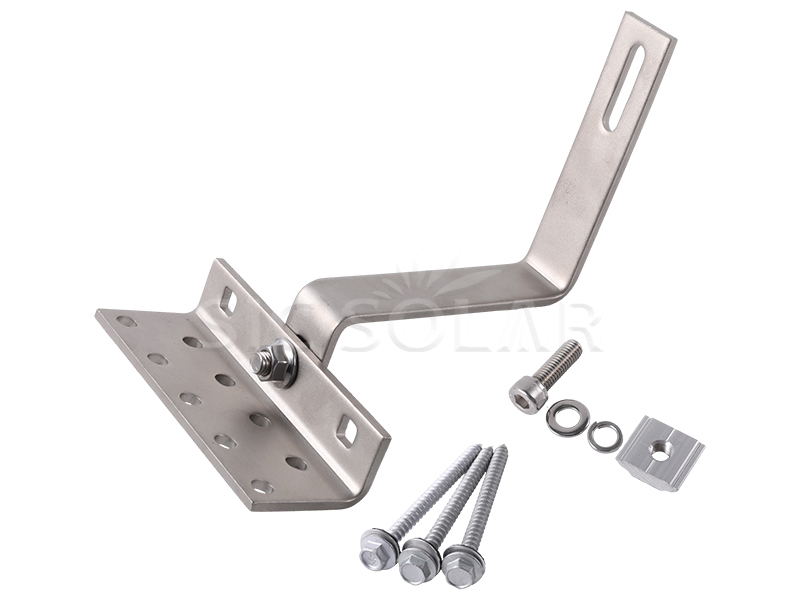

Tile Roof Hook Solar Racking

Nome	Gancho para telha de painel solar
Material	SUS304
Espessura da chapa metálica	≥4mm
Garantia	10 anos de garantia e 25 anos de vida útil
Telhado aplicável	Telhado de telha
Faixa de torque do parafuso	25-28 N*m
Valor da resistência ao arrancamento	5 kN
Valor da resistência à pressão	5 kN

1️⃣Marque as posições dos anzóis
Marque os pontos de fixação de acordo com o layout dos painéis e a estrutura do telhado.

2️⃣Levantar ou remover as telhas
Levante com cuidado ou remova temporariamente as telhas necessárias para acessar a estrutura do telhado.

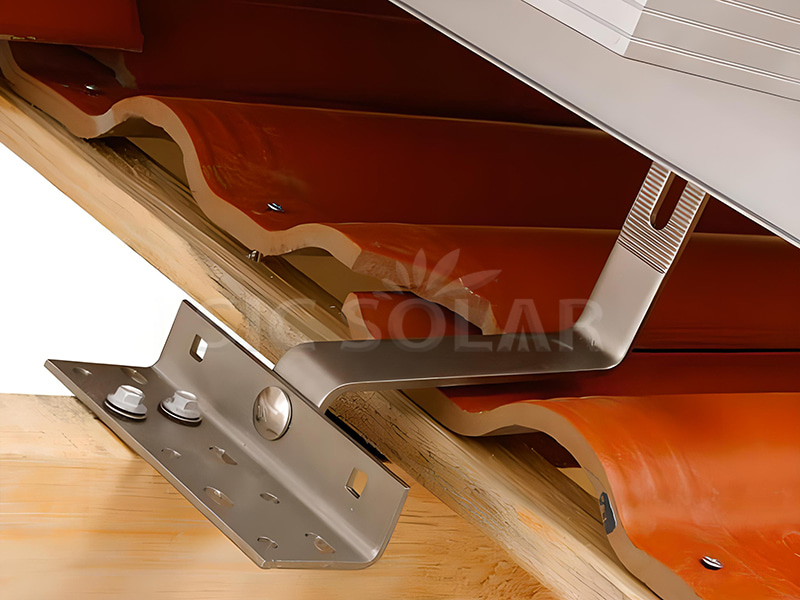

3️⃣Instale os ganchos
Alinhe os ganchos com as vigas ou caibros de sustentação e fixe-os com parafusos de aço inoxidável adequados.

4️⃣Substitua as telhas
Corte as telhas onde for necessário para encaixá-las nos ganchos e, em seguida, reinstale-as corretamente para ajudar a manter a proteção do telhado.

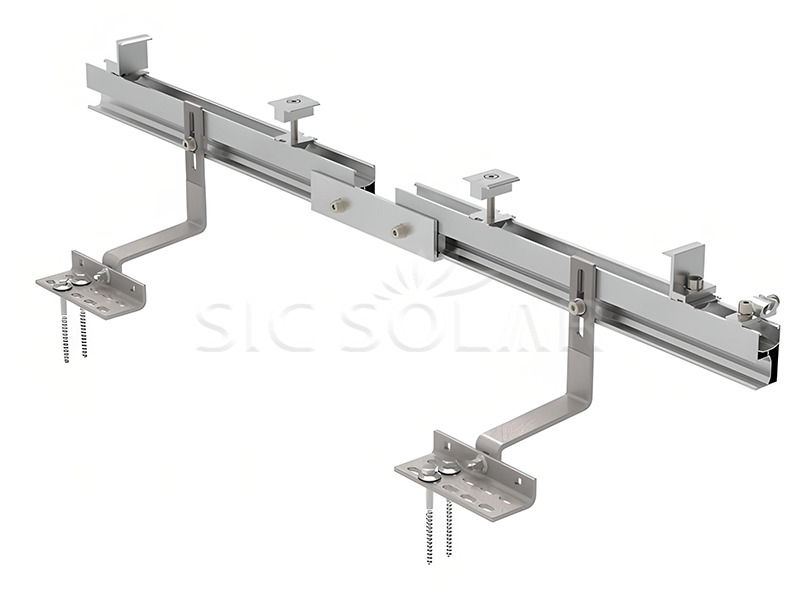

5️⃣Instale os trilhos de montagem.
Fixe os trilhos aos ganchos e verifique se estão devidamente alinhados e nivelados.

6️⃣Instale os painéis solares
Fixe os painéis aos trilhos utilizando grampos intermediários e grampos de extremidade adequados.

7️⃣Conclua o aterramento.
Aterre o sistema de acordo com as normas elétricas locais e os requisitos do projeto.

Solar bracket package

☆Construção durável:Fabricado com materiais metálicos adequados para um desempenho confiável em ambientes externos.

☆Opções de instalação flexíveis:Disponível em modelos fixos ou ajustáveis, dependendo das necessidades do projeto.

☆Compatível com sistemas de montagem solar:Compatível com trilhos, braçadeiras e outros acessórios de montagem de painéis fotovoltaicos.

Certificados relacionados

☆Certificado CE:Disponível para o sistema de montagem em telhado com ganchos para telhas solares.

☆Certificado SGS:Disponível para ganchos em aço inoxidável SUS304.

☆Certificado SGS:Disponível para parafusos em aço inoxidável SUS304.

P1: Este gancho de telhado pode ser usado em todos os telhados de telha asfáltica?
Não necessariamente. Os perfis das telhas, as estruturas dos telhados e os requisitos de fixação variam. O gancho deve ser selecionado de acordo com o tipo de telhado e os requisitos de compatibilidade.

Q2: A instalação exige a remoção das telhas?
Normalmente, algumas telhas precisam ser levantadas ou removidas temporariamente para acessar os pontos de fixação e instalar o gancho. O método exato depende do projeto do telhado e da estrutura do gancho.

P3: O gancho do teto pode ser ajustado?
Alguns modelos oferecem altura ou posicionamento ajustáveis, enquanto outros têm um design fixo. Ganchos ajustáveis podem ajudar a acomodar diferentes perfis de telhas e requisitos de montagem.

Q4: Como posso evitar vazamentos no telhado após a instalação?
Utilize materiais de vedação, rufos e métodos de instalação adequados ao tipo de telhado. Certifique-se de que os ganchos e fixadores estejam instalados corretamente e verifique as telhas adjacentes e os detalhes da impermeabilização.

P5: Posso solicitar um gancho personalizado para telhas de painéis solares?
A personalização pode estar disponível dependendo do fornecedor e dos requisitos do projeto. O tipo de telhado, as dimensões do gancho, o material e os detalhes de montagem podem ser discutidos com o fabricante.
