Gancho não ajustável para telhado plano de telha fotovoltaica

O gancho fixo para telhado plano de telha fotovoltaica é um componente de montagem projetado especificamente para fixar painéis solares em telhados planos de telha. Esses ganchos são cuidadosamente projetados, robustos, fáceis de instalar e têm desempenho duradouro, tornando-os uma parte importante do sistema de instalação fotovoltaica.

Nº do item.:

SIC-TH-02

Flat tile roof

Componentes Vídeo Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

Clique aqui para saber mais sobre ganchos.

Roof hook tile roof

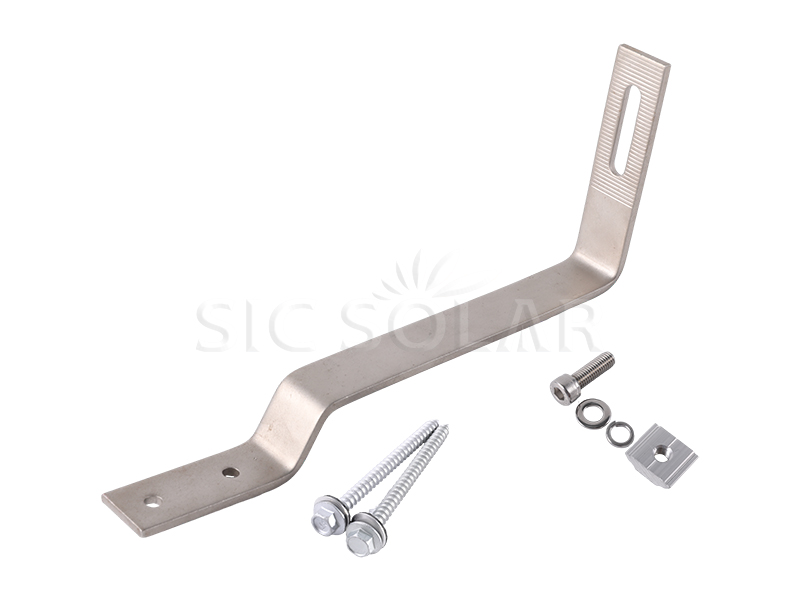

PV Flat Tile Hook

N ame	Gancho não ajustável para telhado plano de telha fotovoltaica
Material	SUS304
espessura da chapa metálica	≥4mm
Garantia	10 anos de garantia e 25 anos de vida útil
Local aplicável	Telhado de telha plana
Faixa de torque do parafuso	25-28 N*m
Valor da resistência ao arrancamento	5 kN
Valor da resistência à pressão	5 kN

1️⃣ Determine a posição da viga – Marque os pontos de fixação sob a telha plana.

2️⃣ Levante ou remova a telha – Levante cuidadosamente a telha para acessar a viga.

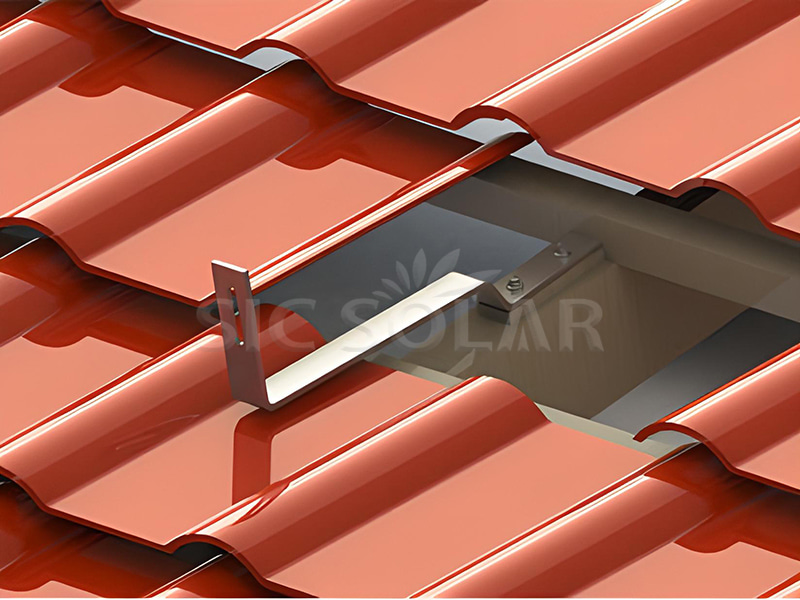

3️⃣ Fixe o gancho no telhado – Prenda a base do gancho à viga usando parafusos de aço inoxidável.

4️⃣ Reposicione a peça – Retorne a peça à sua posição original, certificando-se de que o gancho se estenda corretamente para fora.

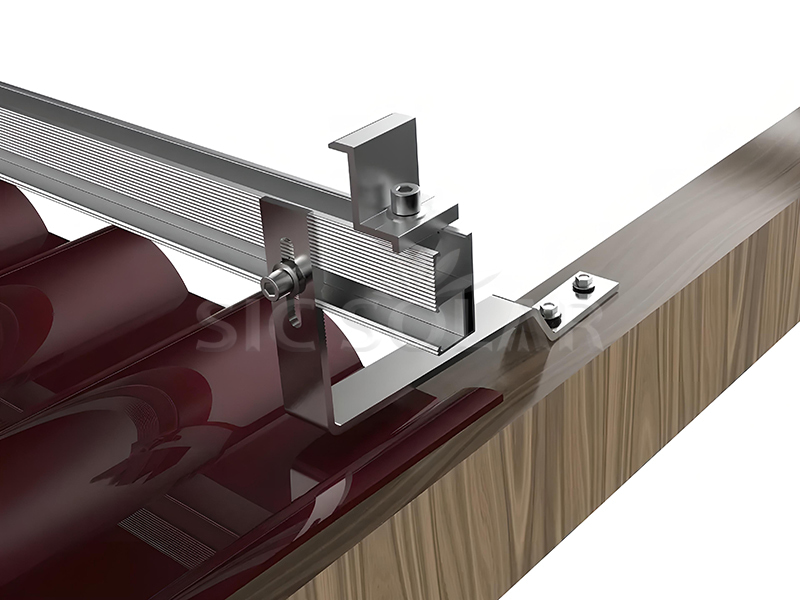

5️⃣ Instale o trilho de montagem – Fixe o trilho solar ao gancho usando parafusos e porcas.

6️⃣ Instale o painel solar – Fixe o módulo fotovoltaico usando as braçadeiras centrais e laterais.

7️⃣ Verificação final – Certifique-se de que o azulejo está intacto e que todas as conexões estão apertadas.

Solar bracket package

As vantagens são as seguintes:
☆ Adequado para diferentes tipos de telhados planos de telha.
☆ Ganchos para azulejos feitos sob medida, de acordo com as especificações dos azulejos.

☆ Alta durabilidade – O melhor aço inoxidável 304 garante 10 anos de garantia e 25 anos de vida útil.

☆ Pré-montagem avançada – Economize custos de mão de obra no local de instalação.

Certificado relacionado:

Nosso certificado CE para sistema de fixação de telhas solares em telhados com ganchos é fornecido.

Nosso certificado SGS para o material do gancho -- SUS304

Nosso certificado SGS para o material do parafuso -- SUS304

Q1. De que material é feito o gancho para telhado solar?

Trata-se de aço inoxidável 304, denominado A2 ou aço inoxidável 1.4301 na Europa.

Q2. Qual a espessura dos ganchos de fixação das telhas do seu telhado?

Como de costume, a espessura da placa de base dos ganchos é de 4/5 mm e a espessura do braço é de 5/6 mm.

Com certeza, outras espessuras ou especificações podem ser personalizadas.

3º trimestre. Qual é o tratamento de superfície dos seus ganchos de teto A2?

Estão disponíveis acabamentos jateados, não jateados e passivados.

Q4. Esses ganchos vêm pré-montados antes do envio?

Sim, todos os ganchos para telhado solar serão pré-montados antes do envio.

Q5. Inclui parafuso e porca de madeira? ?

Sim.

Q6. Os ganchos solares podem ser personalizados? ?

Sim.
