Ganchos ajustáveis com torção para telhados de telhas fotovoltaicas

Os ganchos ajustáveis SIC Twist para telhas fotovoltaicas são utilizados para fixar o trilho à telha romana. O material em aço inoxidável protege o gancho contra corrosão, com uma vida útil de 10 a 25 anos.

Marca:

SIC SOLAR

Nº do item.:

SIC-TH-10

Xiamen

Componentes Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

Clique aqui para saber mais

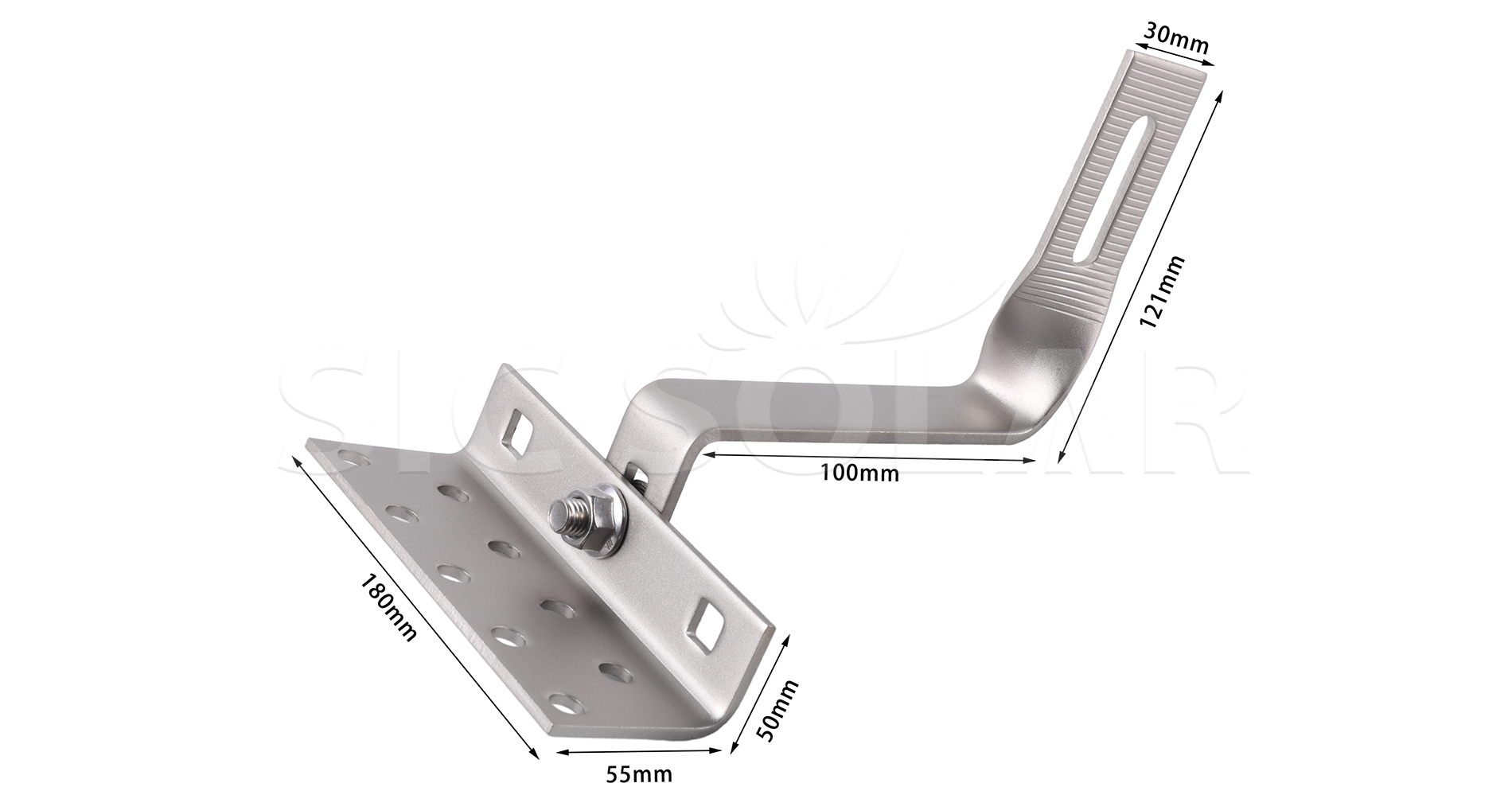

Adjustable Tile Roof Hooks

Nome	Ganchos ajustáveis com torção para telhados de telhas fotovoltaicas
Material	SUS304
Espessura da chapa metálica	≥4mm
Garantia	10 anos de garantia e 25 anos de vida útil
Telhado aplicável	Telhado de telha
Faixa de torque do parafuso	25-28 N*m
Valor da resistência ao arrancamento	5 kN
Valor da resistência à pressão	5 kN

1️⃣ Localize as vigas do telhado – Identifique as vigas de madeira ou metal sob as telhas.

2️⃣ Levante ligeiramente as telhas – Levante as telhas com cuidado para que fiquem sobre os ganchos, mas sem danificá-las.

3️⃣ Insira os ganchos de torção – Deslize os ganchos sob as telhas e gire-os para encaixá-los acima das vigas.

4️⃣ Fixe nas vigas – Prenda os ganchos às vigas usando parafusos de aço inoxidável ou parafusos de fixação.

5️⃣ Ajuste a posição do gancho – Use as ranhuras ajustáveis para regular a altura e a posição para um posicionamento perfeito do trilho.

6️⃣ Reposicione as telhas – Recoloque as telhas em sua posição original, certificando-se de que estejam alinhadas com os ganchos.

7️⃣ Instale os trilhos e os painéis – Fixe os trilhos de montagem aos ganchos e, em seguida, prenda os painéis solares usando as braçadeiras centrais e laterais.

Solar bracket package

As vantagens são as seguintes:

☆ Alta durabilidade – O melhor aço inoxidável 304 garante 10 anos de garantia e 25 anos de vida útil.

☆ Alta resistência – O material em aço inoxidável permite que o gancho suporte ventos fortes e neve pesada.

☆ Pré-montagem avançada – Economize custos de mão de obra no local de instalação.

Certificado relacionado

Nosso certificado CE para sistema de fixação de telhas solares em telhados com ganchos é fornecido.

Nosso certificado SGS para o material do gancho -- SUS304

Nosso certificado SGS para o material do parafuso -- SUS304

Q1. De que material é feito o gancho para telhado solar?

Trata-se de aço inoxidável 304, denominado A2 ou aço inoxidável 1.4301 na Europa.

Q2. Qual a espessura dos ganchos de fixação das telhas do seu telhado?

Como de costume, a espessura da placa de base dos ganchos é de 4/5 mm e a espessura do braço é de 5/6 mm.

Com certeza, outras espessuras ou especificações podem ser personalizadas.

3º trimestre. Qual é o tratamento de superfície dos seus ganchos de teto A2?

Estão disponíveis acabamentos jateados, não jateados e passivados.

Q4. Esses ganchos vêm pré-montados antes do envio?

Sim, todos os ganchos para telhado solar serão pré-montados antes do envio.

Q5. Inclui parafuso e porca de madeira? ?

Sim.

Q6. Os ganchos solares podem ser personalizados? ?

Sim.
