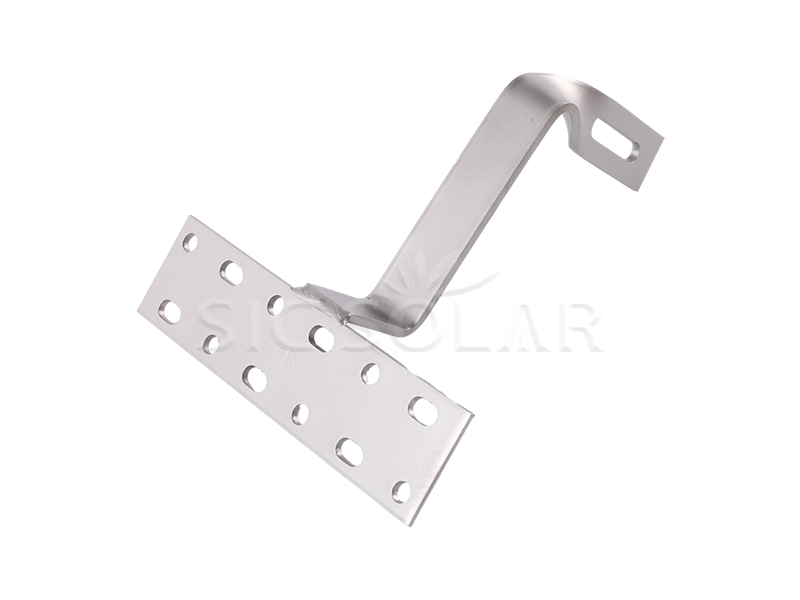

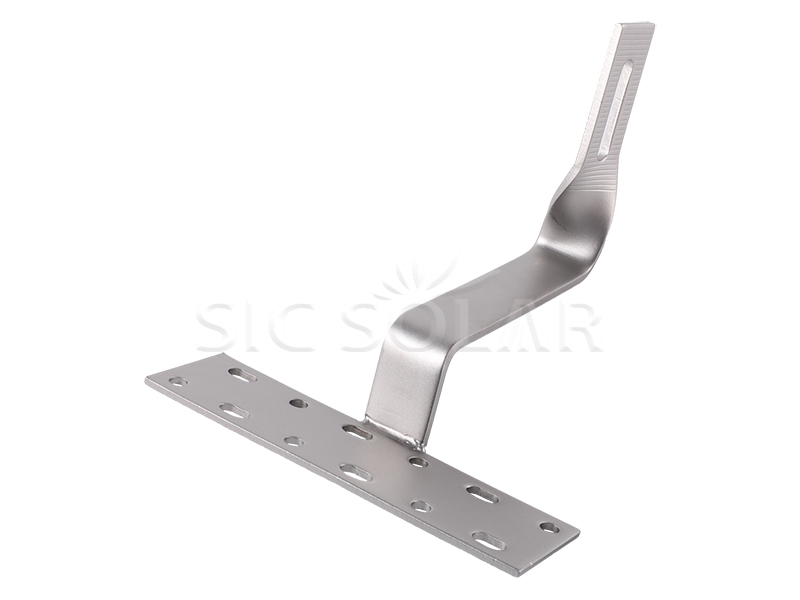

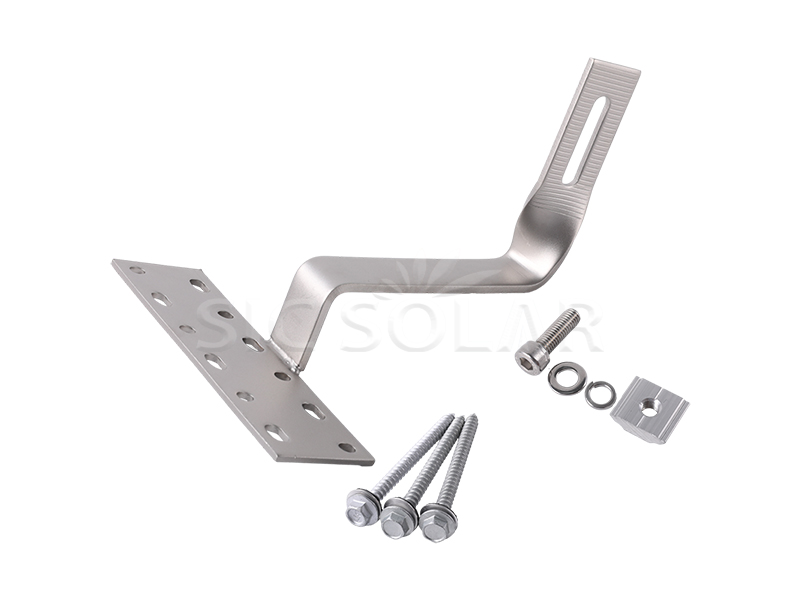

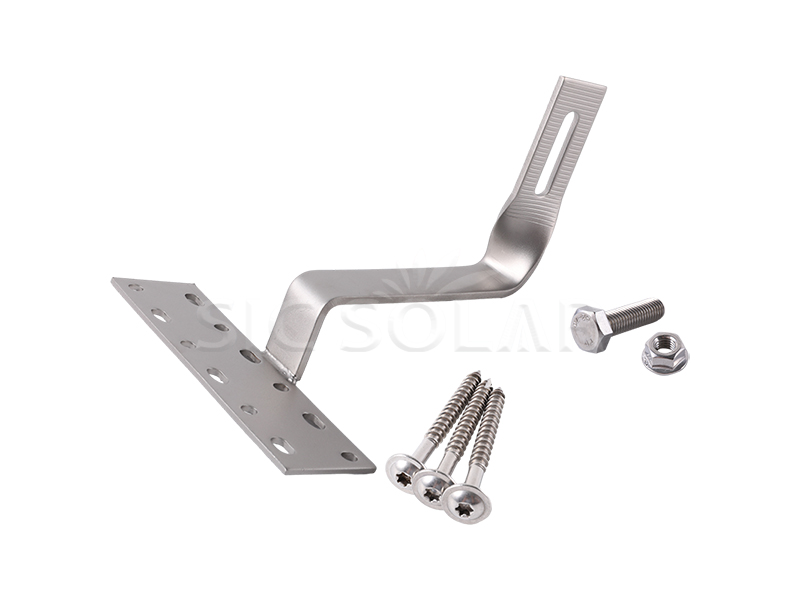

Ganchos de telhado com torção para telhas, para estrutura de montagem de painéis fotovoltaicos.

Os ganchos de fixação para telhados com telhas, ideais para estruturas de montagem de painéis fotovoltaicos, são componentes versáteis projetados para fixar painéis solares com firmeza em telhados de telha. Esses ganchos oferecem uma solução não invasiva e confiável para prender os trilhos de montagem dos painéis solares ao telhado sem comprometer a integridade das telhas.

Marca:

SIC SOLAR

Nº do item.:

SIC-TH-26

Xiamen

Componentes Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

Clique aqui para saber mais

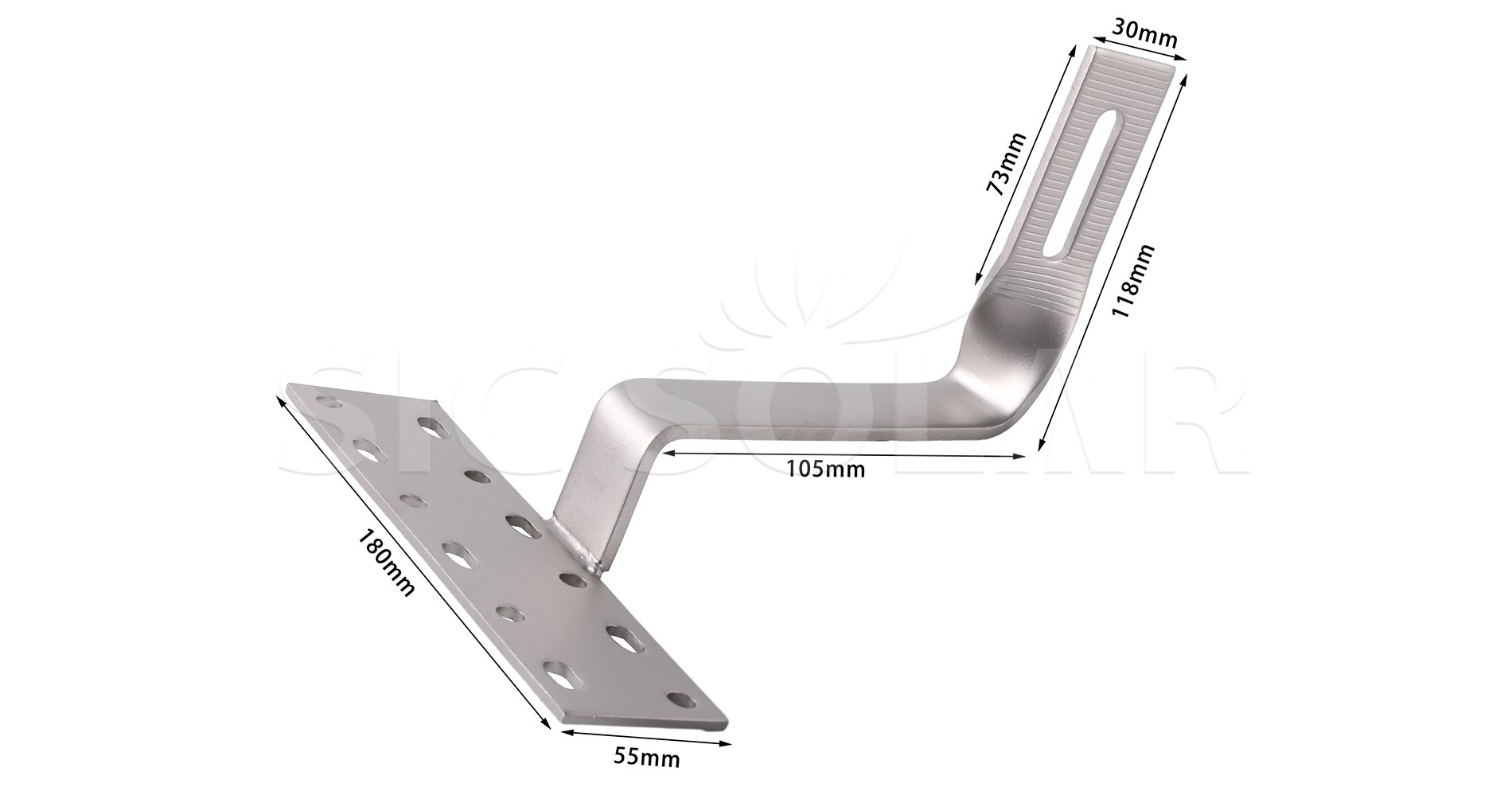

Roof Hooks For Solar Panels

Nome	Ganchos de telhado com torção para telhas, para estrutura de montagem de painéis fotovoltaicos.
Material	SUS304
Espessura da chapa metálica	≥4mm
Garantia	10 anos de garantia e 25 anos de vida útil
Telhado aplicável	Telhado de telha
Faixa de torque do parafuso	25-28 N*m
Valor da resistência ao arrancamento	5 kN
Valor da resistência à pressão	5 kN

1️⃣ Localize a viga do telhado – Identifique a viga ou caibro estrutural sob a telha.

2️⃣ Levante a borda do azulejo – Levante cuidadosamente o azulejo do ponto de fixação sem quebrá-lo.

3️⃣ Posicione o gancho – Deslize o gancho giratório por baixo da telha e alinhe-o com a viga do telhado.

4️⃣ Gire e fixe – Gire o gancho até a posição correta e fixe-o à viga usando os parafusos de aço inoxidável.

5️⃣ Reposicione o azulejo – Abaixe cuidadosamente o azulejo de volta à posição, certificando-se de que esteja alinhado com o gancho.

6️⃣ Instale o trilho – Fixe o trilho de montagem do painel fotovoltaico à parte do suporte do gancho usando parafusos e porcas.

7️⃣ Instale o painel – Instale o painel solar usando as braçadeiras da seção central e das extremidades para concluir a montagem do sistema.

Solar bracket package

As vantagens são as seguintes:

☆ Alta durabilidade – O melhor aço inoxidável 304 garante 10 anos de garantia e 25 anos de vida útil.

☆ Alta resistência – O material em aço inoxidável permite que o gancho suporte ventos fortes e neve pesada.

☆ Pré-montagem avançada – Economize custos de mão de obra no local de instalação.

Certificado relacionado

Nosso certificado CE para sistema de fixação de telhas solares em telhados com ganchos é fornecido.

Nosso certificado SGS para o material do gancho -- SUS304

Nosso certificado SGS para o material do parafuso -- SUS304

Q1. De que material é feito o gancho para telhado solar?

Trata-se de aço inoxidável 304, denominado A2 ou aço inoxidável 1.4301 na Europa.

Q2. Qual a espessura dos ganchos de fixação das telhas do seu telhado?

Como de costume, a espessura da placa de base dos ganchos é de 4/5 mm e a espessura do braço é de 5/6 mm.

Com certeza, outras espessuras ou especificações podem ser personalizadas.

3º trimestre. Qual é o tratamento de superfície dos seus ganchos de teto A2?

Estão disponíveis acabamentos jateados, não jateados e passivados.

Q4. Esses ganchos vêm pré-montados antes do envio?

Sim, todos os ganchos para telhado solar serão pré-montados antes do envio.

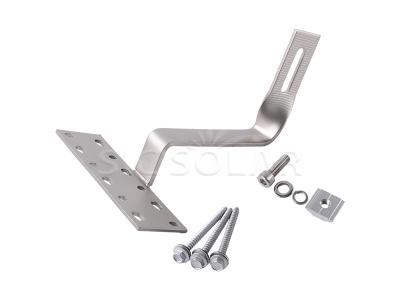

Q5. Inclui parafuso e porca de madeira? ?

Sim.

Q6. Os ganchos solares podem ser personalizados? ?

Sim.
