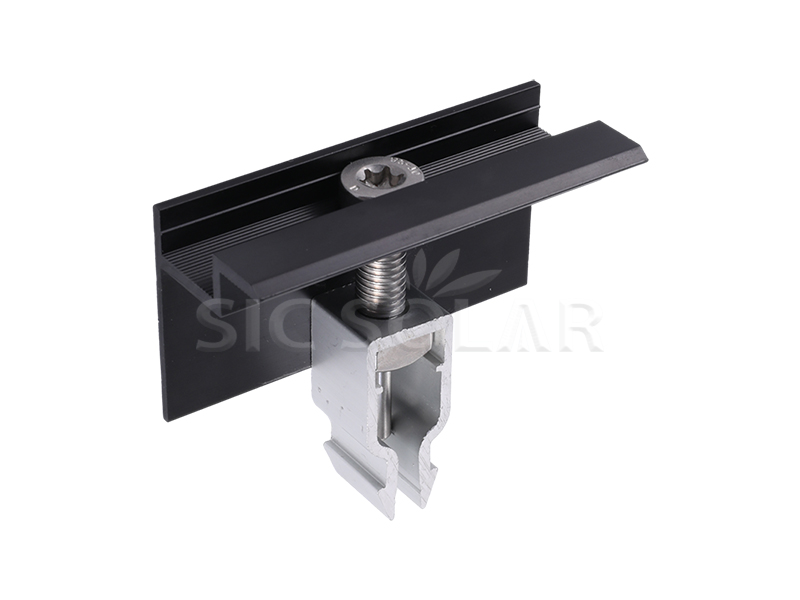

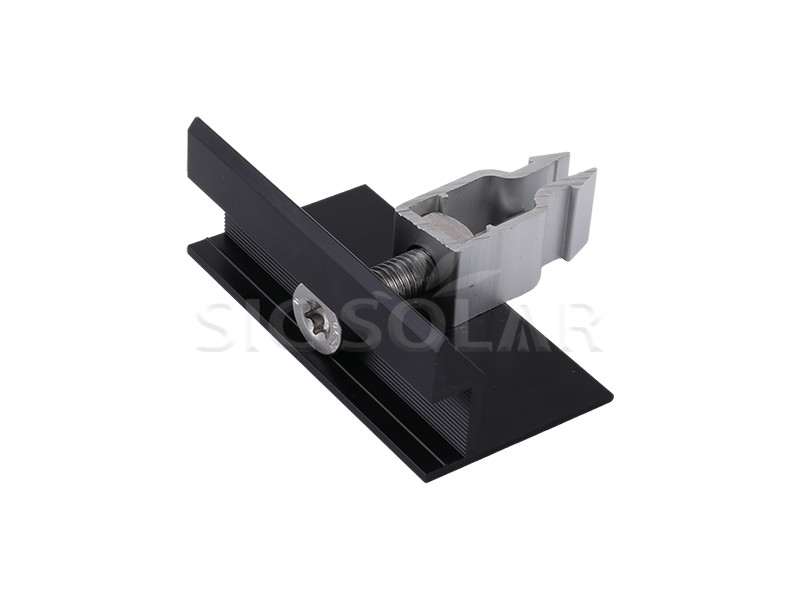

Braçadeira de montagem rápida para extremidade de trilho solar

A braçadeira de fixação rápida para trilhos solares é um componente compacto e fácil de instalar, projetado para fixar as bordas dos painéis solares aos trilhos de montagem. Conhecida pela sua instalação rápida e fixação firme, esta braçadeira é ideal para projetos solares residenciais, comerciais e industriais, garantindo eficiência e estabilidade.

Marca:

SIC SOLAR

Nº do item.:

SIC-EC-UT

Xiamen, China

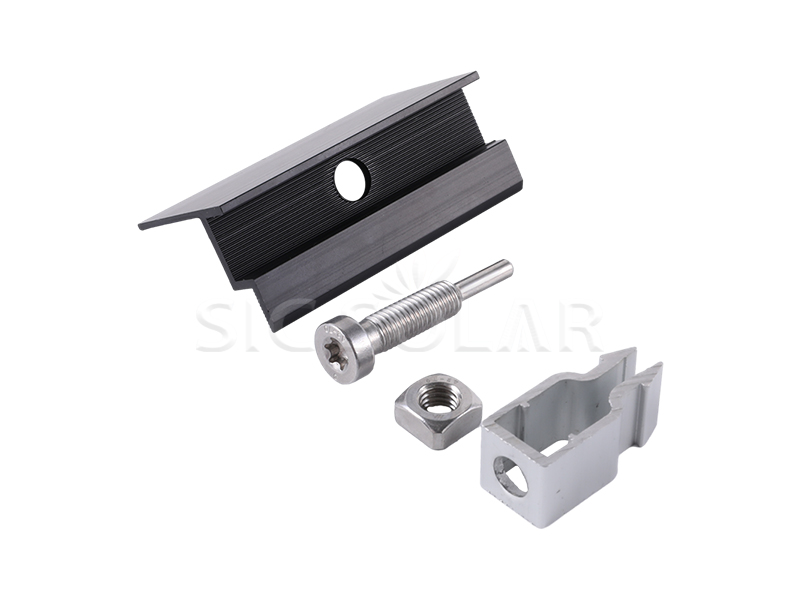

Componentes Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

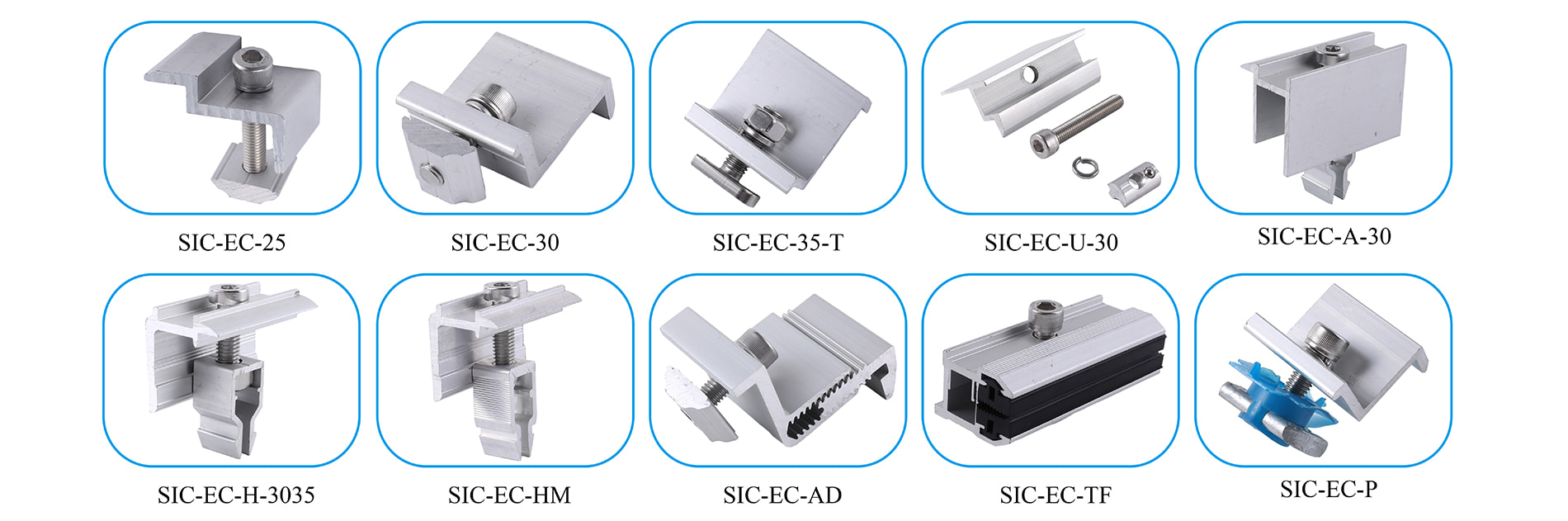

Clique aqui para saber mais sobre grampos intermediários.

Nome	Braçadeira de montagem rápida para extremidade de trilho solar
Material	AL 6005-T5
Filme de óxido	≧10um
Garantia	25 ANOS
Altura do painel aplicável	30-40mm
Faixa de torque do parafuso	10-12 N*m
Valor da resistência ao arrancamento	5 kN

1️⃣ Insira a braçadeira: Instale a braçadeira da extremidade no trilho na borda externa do painel.

2️⃣ Alinhe com a moldura do painel: Certifique-se de que a braçadeira esteja alinhada com a borda do módulo.

3️⃣ Aperte os parafusos: Use uma chave dinamométrica para fixar a braçadeira ao trilho e à estrutura do painel.

4️⃣ Repita este procedimento em cada extremidade do painel: Aplique a cada painel de terminal na matriz.

Solar bracket package

As vantagens são as seguintes:

☆ Instalação rápida — Basta pressionar com firmeza contra o trilho.

☆ Alta durabilidade – O melhor alumínio AL6005-T5 garante 10 anos de garantia e 25 anos de vida útil.

☆ Anticorrosivo

Certificado relacionado

Certificado de qualidade do alumínio -- Lista de composição do AL6005-T5

Certificado SGS para material do parafuso -- SUS304

Q1. Os parafusos também podem ser feitos na cor preta?

Sim.

Q2. Qual é a faixa de ajuste da braçadeira rápida intermediária/final?

Temos dois tipos. Um é de 30-35 mm e o outro é de 30-40 mm.

Q3. As braçadeiras podem ser personalizadas?

Sim.
