Braçadeira de extremidade para módulo fotovoltaico solar

As braçadeiras de fixação das extremidades dos módulos fotovoltaicos são componentes críticos em sistemas de montagem fotovoltaica, projetadas para fixar com segurança a borda de um painel solar a um trilho de montagem. Essas braçadeiras são essenciais para manter a estabilidade, a segurança e o alinhamento dos painéis solares em instalações residenciais, comerciais e de grande escala.

Marca:

SIC SOLAR

Nº do item.:

SIC-EC-25

Roof or Ground

Componentes Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

Clique aqui para saber mais sobre grampos.

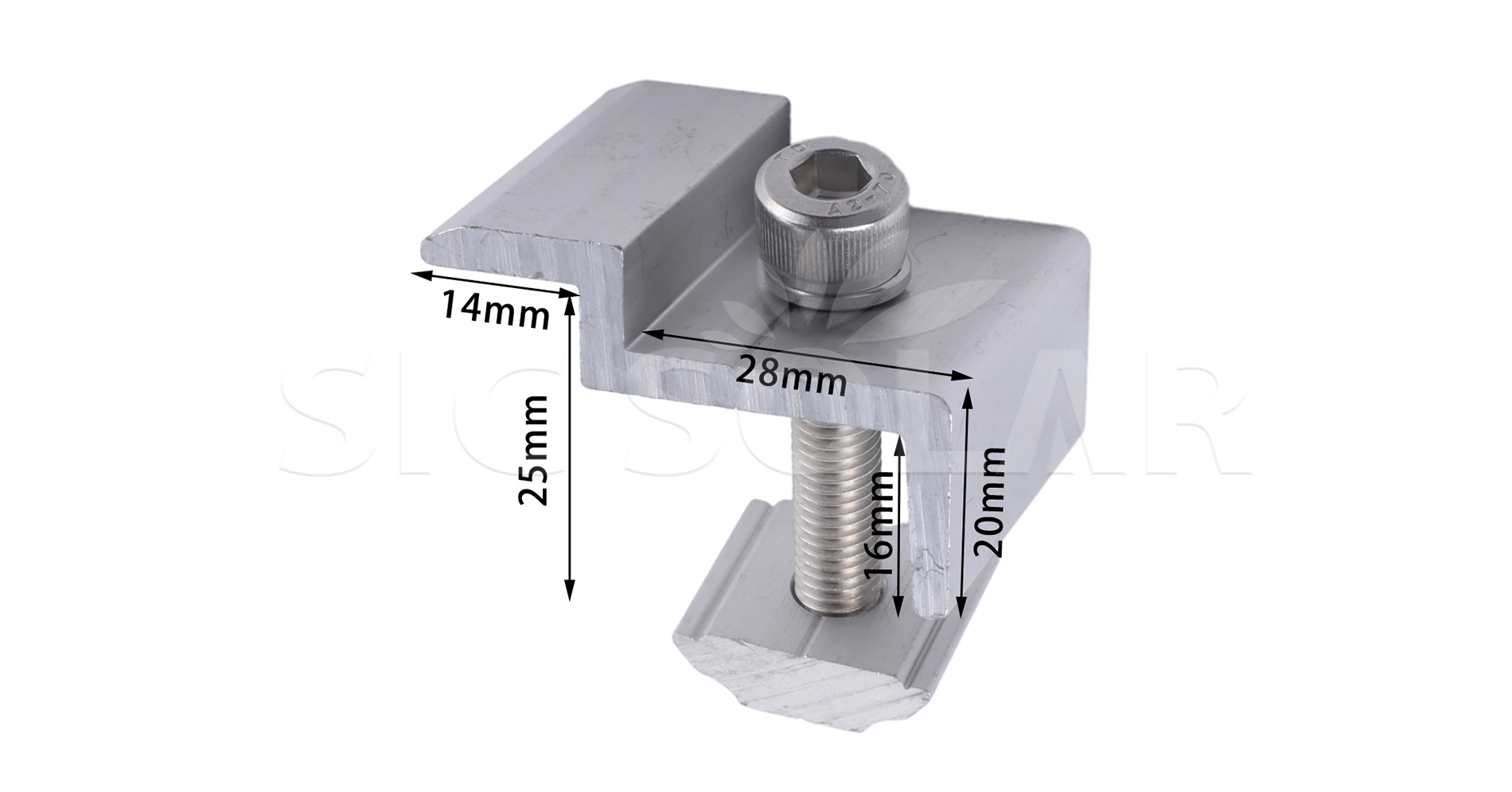

Solar Panel End Clamps

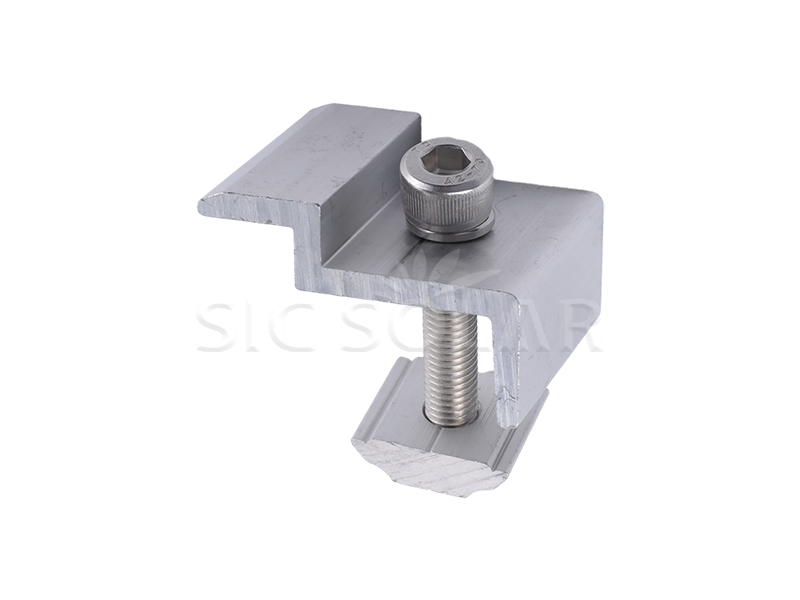

Solar End Clamps

Local de instalação	Telhado ou chão
Carga de vento	<60M/S
Carga de neve	<1,4 kN/m²
Material	Alumínio 6005-T5
Cor	Natural ou personalizado
Anticorrosivo	Alumínio anodizado
Garantia	10 anos e 25 anos de tempo de serviço

1️⃣ Alinhe o painel: Posicione o painel solar em sua posição final no trilho de montagem.

2️⃣ Posicione as braçadeiras de extremidade: Insira as braçadeiras de extremidade na borda do painel, alinhando-as com a altura da moldura.

3️⃣ Insira os parafusos: Insira os parafusos em T ou os parafusos sextavados através das braçadeiras e nos canais do trilho.

4️⃣ Aperte: Use uma chave inglesa para apertar firmemente os parafusos e garantir que o painel esteja bem fixado.

5️⃣ Repita este processo: Prenda as braçadeiras em cada extremidade da fileira de módulos e verifique se o alinhamento e a pressão estão corretos.

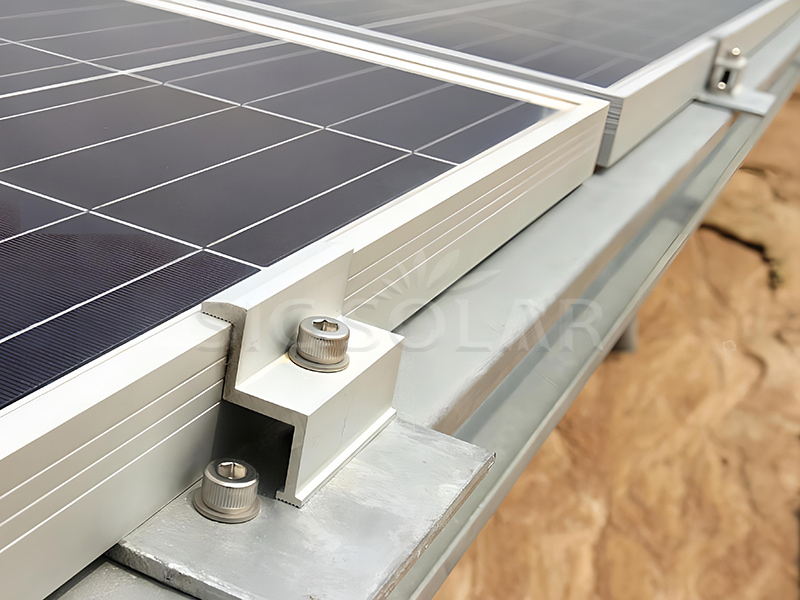

Solar panel hold down clamps

As vantagens são as seguintes:

☆ Diversos tipos de braçadeiras de extremidade podem ser oferecidos de acordo com a demanda do cliente.

☆ Alta durabilidade – O melhor alumínio AL6005-T5 garante 10 anos de garantia e 25 anos de vida útil.

☆ Design inteligente e patenteado da porca – o "módulo de inclinação" pode ser encaixado em qualquer posição do trilho.

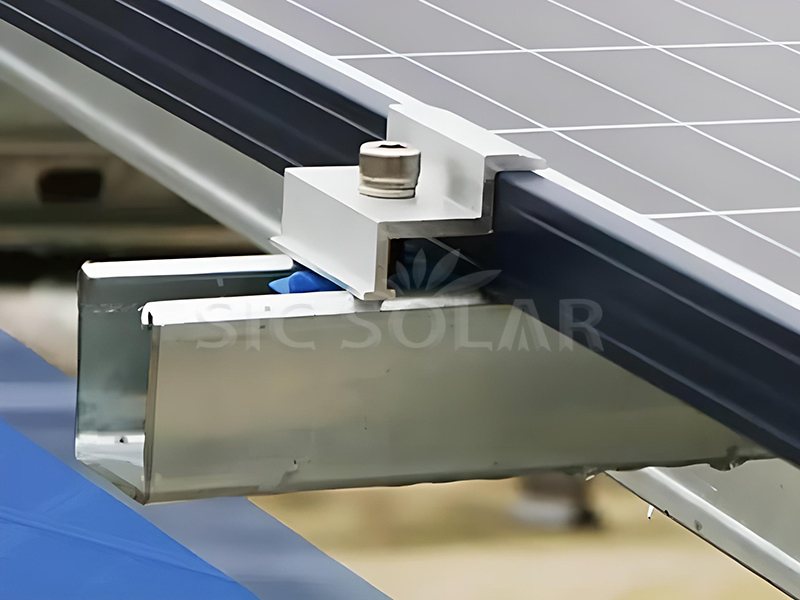

Solar rail installation

Certificado relacionado

Certificado de qualidade do alumínio -- Lista de composição do AL6005-T5

Q1. Os parafusos também podem ser feitos na cor preta?

Sim.

Q2. As braçadeiras podem ser personalizadas?

Sim.
