Braçadeiras solares de fixação rápida com encaixe central/extremo

As braçadeiras solares de montagem rápida, com fixação central e final, são componentes essenciais para a fixação de painéis fotovoltaicos em sistemas de montagem. Projetadas para maior eficiência e confiabilidade, essas braçadeiras simplificam a instalação, ao mesmo tempo que oferecem suporte robusto para sistemas solares em aplicações residenciais, comerciais e industriais.

Marca:

SIC SOLAR

Nº do item.:

SIC-EC-A

Roof or Ground

Componentes Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

Clique aqui para saber mais sobre braçadeiras de trilho.

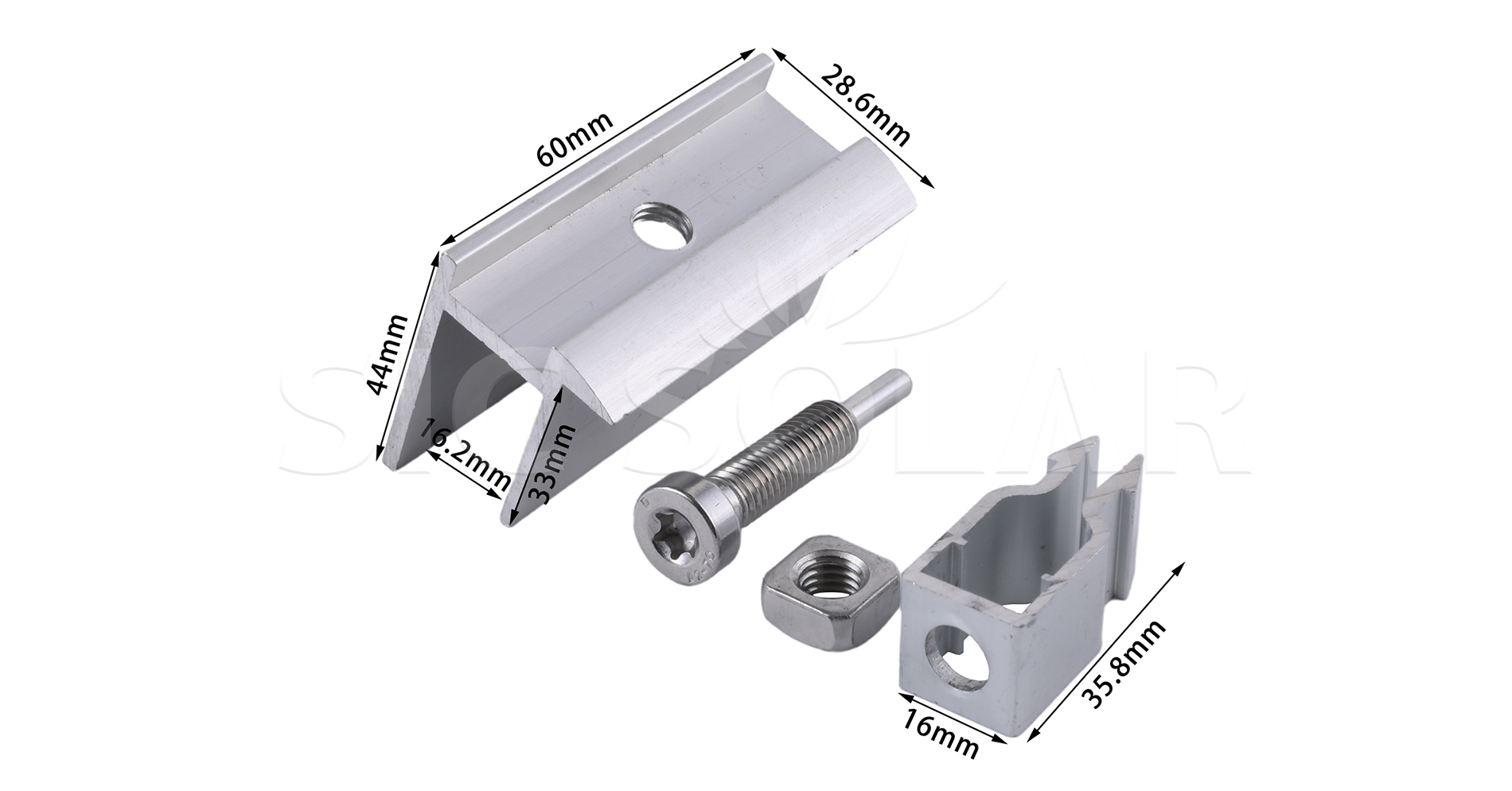

Clamp Quick

Local de instalação	Telhado ou chão
Carga de vento	<60M/S
Carga de neve	<1,4 kN/m²
Material	Alumínio 6005-T5 e aço inoxidável 304
Cor	Natural ou personalizado
Anticorrosivo	Alumínio anodizado e aço inoxidável
Garantia	10 anos e 25 anos de tempo de serviço

1️⃣ Preparar os trilhos – Instale e alinhe os trilhos de montagem no sistema de telhado ou solo.

2️⃣ Posicione os painéis solares – Coloque os módulos fotovoltaicos nos trilhos.

3️⃣ Insira as braçadeiras – Deslize as braçadeiras de instalação rápida nas ranhuras do trilho até a posição correta.

4️⃣ Aperte os fixadores – Prenda as braçadeiras com parafusos de aço inoxidável.

5️⃣ Use como uma braçadeira intermediária – Instale entre dois painéis adjacentes para fixar ambas as bordas.

6️⃣ Usar como braçadeira de extremidade – Posicione na extremidade da matriz para fixar a estrutura externa.

7️⃣ Faça uma verificação final – Certifique-se de que todas as braçadeiras estejam apertadas e os módulos estejam devidamente alinhados.

Solar bracket package

As vantagens são as seguintes:

☆ Braçadeiras pré-montadas com design de encaixe especial que podem ser inseridas no trilho rapidamente.

☆ Alta durabilidade – O melhor alumínio AL6005-T5 garante 10 anos de garantia e 25 anos de vida útil.

☆ Espessura flexível do painel - 24 mm, altura ajustável com o parafuso curto e longo.

Certificado relacionado

Certificado de qualidade do alumínio -- Lista de composição do AL6005-T5

Nosso certificado CE para sistema de fixação de telhas solares em telhados com ganchos é fornecido.

Nosso certificado SGS para o material do parafuso -- SUS304

Q1. Os parafusos também podem ser feitos na cor preta?

Sim.

Q2. Qual é a faixa de ajuste da braçadeira rápida intermediária/final?

Temos dois tipos. Um é de 30-35 mm e o outro é de 30-40 mm.

Q3. As braçadeiras podem ser personalizadas?

Sim.
