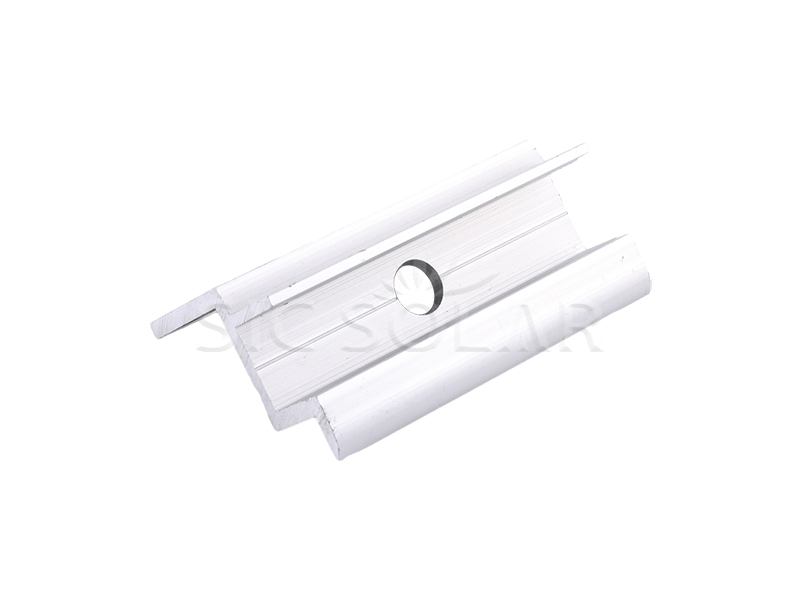

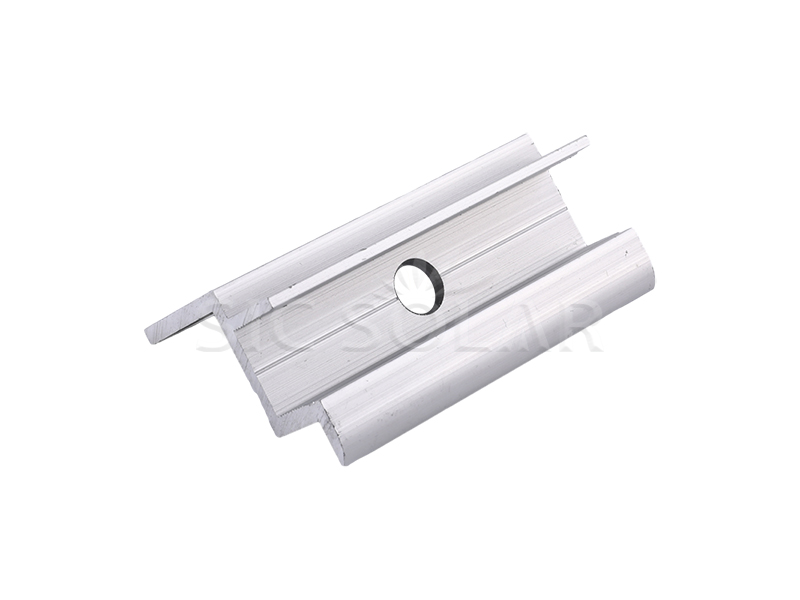

Braçadeira de extremidade tipo V para montagem de painel solar

A braçadeira de fixação tipo V para painéis solares é uma braçadeira especializada projetada para fixar as bordas externas dos painéis solares aos trilhos de montagem em instalações solares. Seu formato em "V" exclusivo proporciona maior estabilidade e uma fixação firme, tornando-a uma excelente opção tanto para sistemas solares residenciais quanto comerciais.

Marca:

SIC SOLAR

Nº do item.:

SIC-EC-V

Xiamen

Componentes Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

Clique aqui para saber mais sobre grampos de extremidade.

end/mid clamps for solar panel

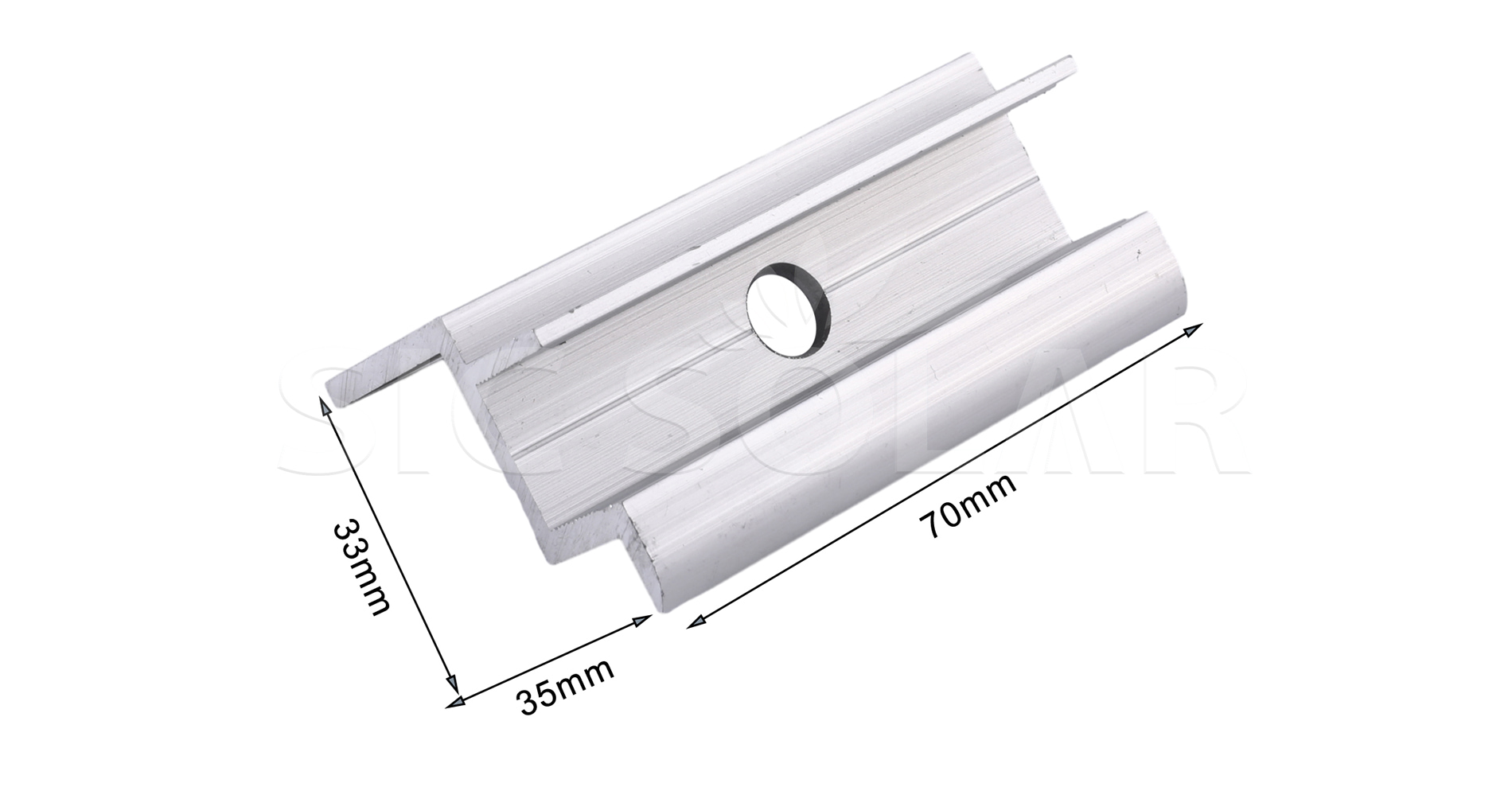

Pv End Clamp

Nome	Braçadeira de extremidade tipo V para montagem de painel solar
Local de instalação	Telhado inclinado ou terreno
Carga de vento	<60M/S
Carga de neve	<1,4 kN/m²
Material	AL6005-T5
Cor	Prata ou Preto
Anticorrosivo	Alumínio anodizado
Garantia	10 anos e 25 anos de tempo de serviço

1️⃣ Alinhe as braçadeiras: Posicione as braçadeiras em forma de V na extremidade do painel do trilho.

2️⃣ Posicione a moldura do painel: Certifique-se de que as bordas da moldura se encaixem firmemente nas ranhuras em forma de V.

3️⃣ Aperte os parafusos: Use uma chave dinamométrica para fixar as braçadeiras ao trilho, certificando-se de que os painéis estejam firmemente presos e nivelados.

4️⃣ Repita este procedimento em todos os pontos finais: Instale uma braçadeira de extremidade em cada extremidade de cada fileira de painéis.

PV mounting end clamp

As vantagens são as seguintes:

☆ Camada anodizada mais espessa -- Previne eficazmente a corrosão e prolonga a vida útil.

☆ Diversos designs de grampos de extremidade podem atender às diferentes demandas dos clientes para painéis emoldurados de 30 a 50 mm.

☆ Alta intensidade -- Pode ser usado em condições de instalação extremamente precárias.

Certificado relacionado

Relatório de Análise de Resistência -- as fixações serão testadas para atender à sua meta de resistência, como velocidade do vento e carga de neve.

Q1. Os parafusos também podem ser feitos na cor preta?

Sim.

Q2. As braçadeiras podem ser personalizadas?

Sim.
