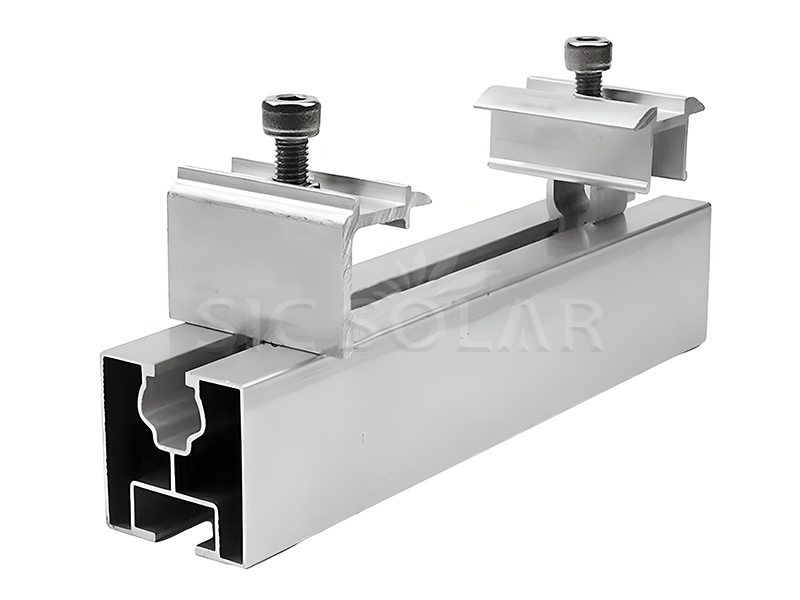

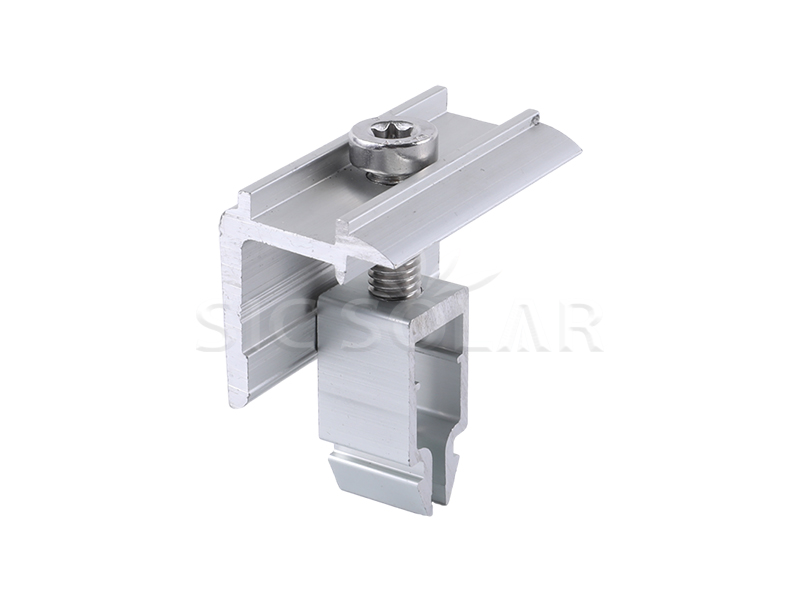

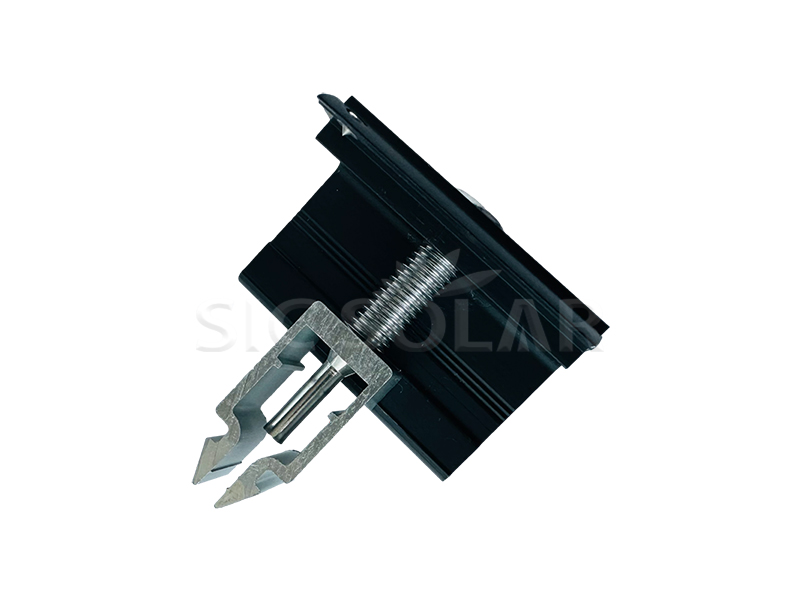

Braçadeira de extremidade solar de instalação rápida

As braçadeiras de extremidade de instalação rápida para painéis solares são essenciais para o sistema de montagem e foram projetadas especificamente para fixar a extremidade externa do conjunto de painéis solares aos trilhos de montagem. Essas braçadeiras funcionam em conjunto com as braçadeiras centrais para garantir que o painel solar esteja firmemente preso.

Marca:

SIC SOLAR

Nº do item.:

SIC-EC-H-3040

Xiamen, China

Componentes Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

Clique aqui para saber mais sobre grampos de extremidade.

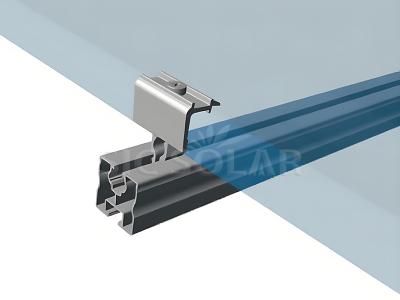

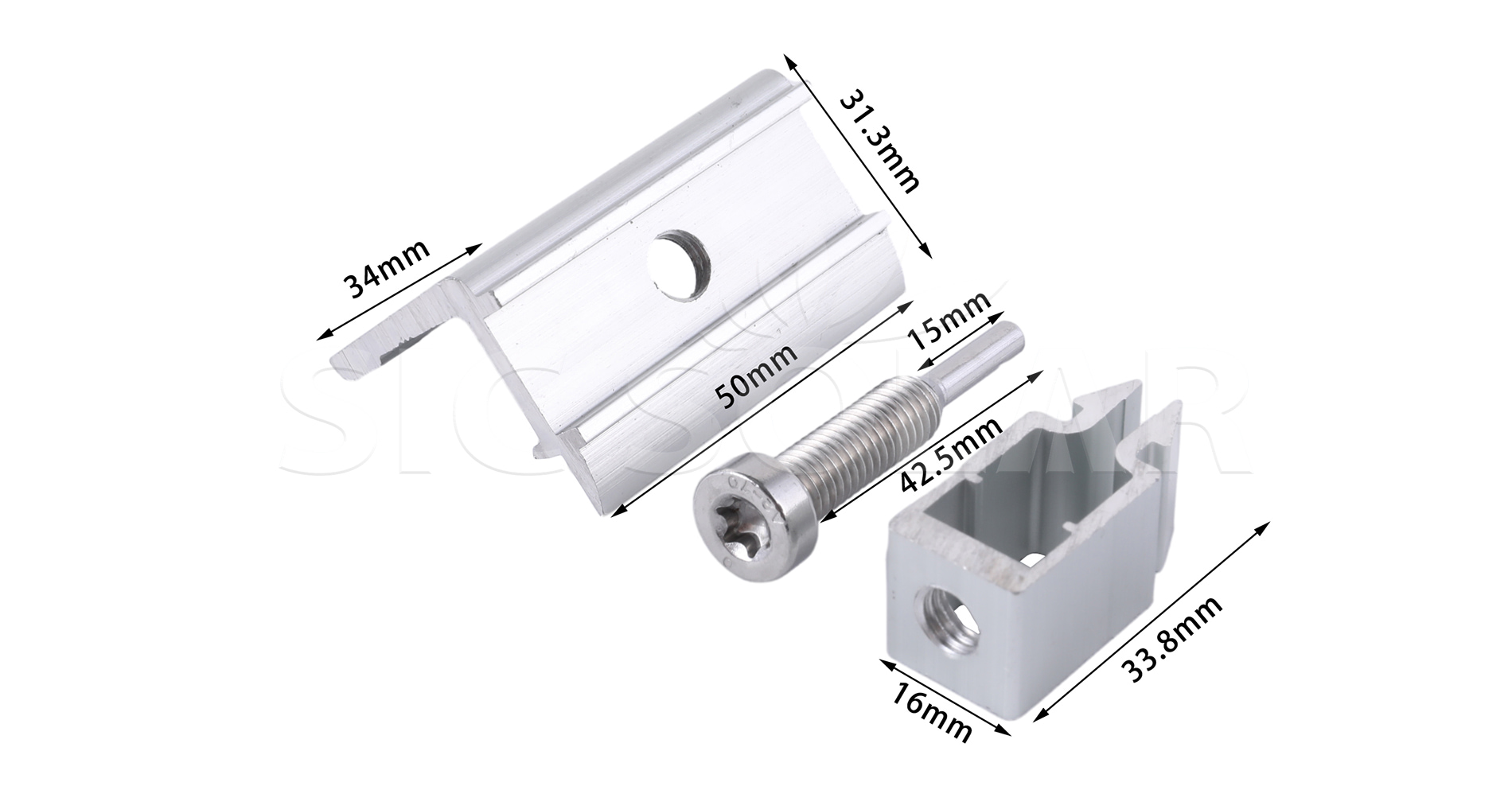

PV Solar Mounting Rapid Clamp

Nome	Braçadeira de extremidade solar de instalação rápida
Material	AL 6005-T5
Filme de óxido	≧10um
Garantia	25 ANOS
Altura do painel aplicável	30-40mm
Faixa de torque do parafuso	10-12 N*m
Valor da resistência ao arrancamento	5 kN

1. Preparação

Ferramentas necessárias: chave dinamométrica, fita métrica e equipamento de segurança apropriado.

Avaliação do local: Certifique-se de que os trilhos de montagem estejam instalados corretamente e alinhados de acordo com o projeto do sistema.

2. Etapas de instalação

1️⃣ Posicione a braçadeira da extremidade

Insira a braçadeira de extremidade na ranhura designada do trilho de montagem da borda do conjunto de painéis solares. Certifique-se de que esteja devidamente alinhada com a estrutura do painel.

2️⃣ Prenda a braçadeira

Aperte os fixadores da braçadeira com o torque recomendado para prendê-la à estrutura do painel.

3️⃣ Verificação final

Confirme se a braçadeira está instalada com segurança e se o painel está firmemente posicionado. Certifique-se de que não haja movimento ou folga entre a braçadeira e a moldura do painel.

Solar bracket package
