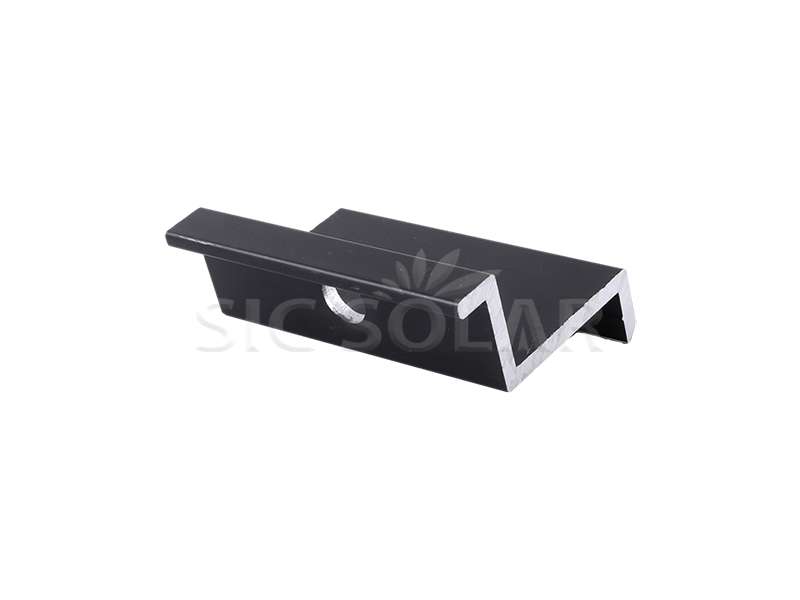

Braçadeira de alumínio tipo W para fixação de painel solar

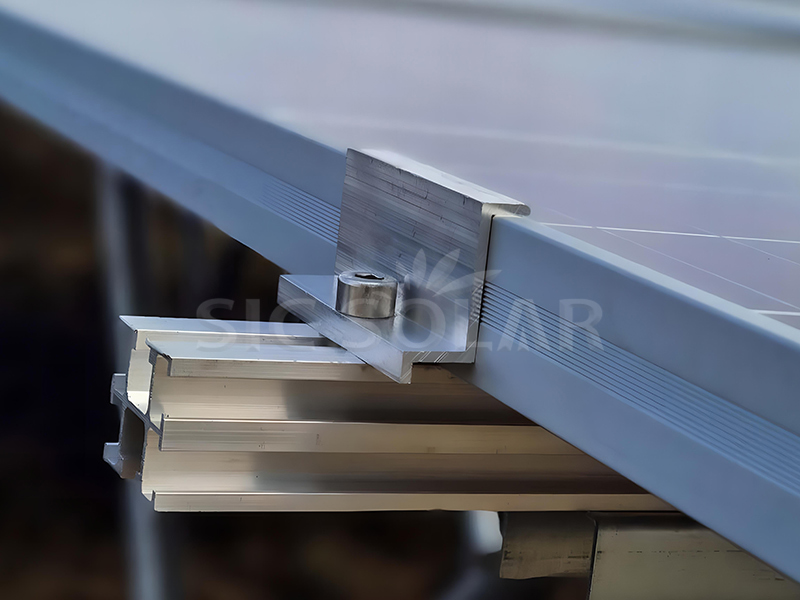

A braçadeira de alumínio tipo W para fixação de painéis solares é um componente de montagem especializado, projetado para fixar a borda de um painel solar a um trilho de alumínio em uma instalação fotovoltaica.

Marca:

SIC SOLAR

Nº do item.:

SIC-EC-W

Xiamen

Componentes Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

Clique aqui para saber mais sobre grampos de extremidade.

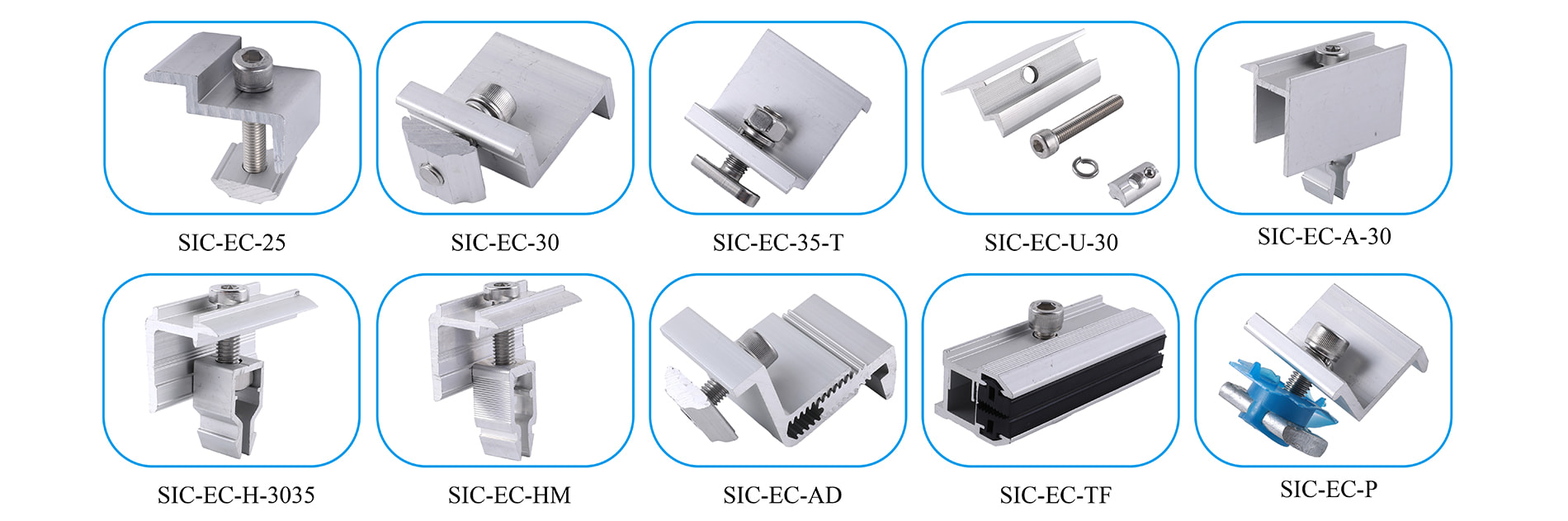

end/mid clamps for solar panel

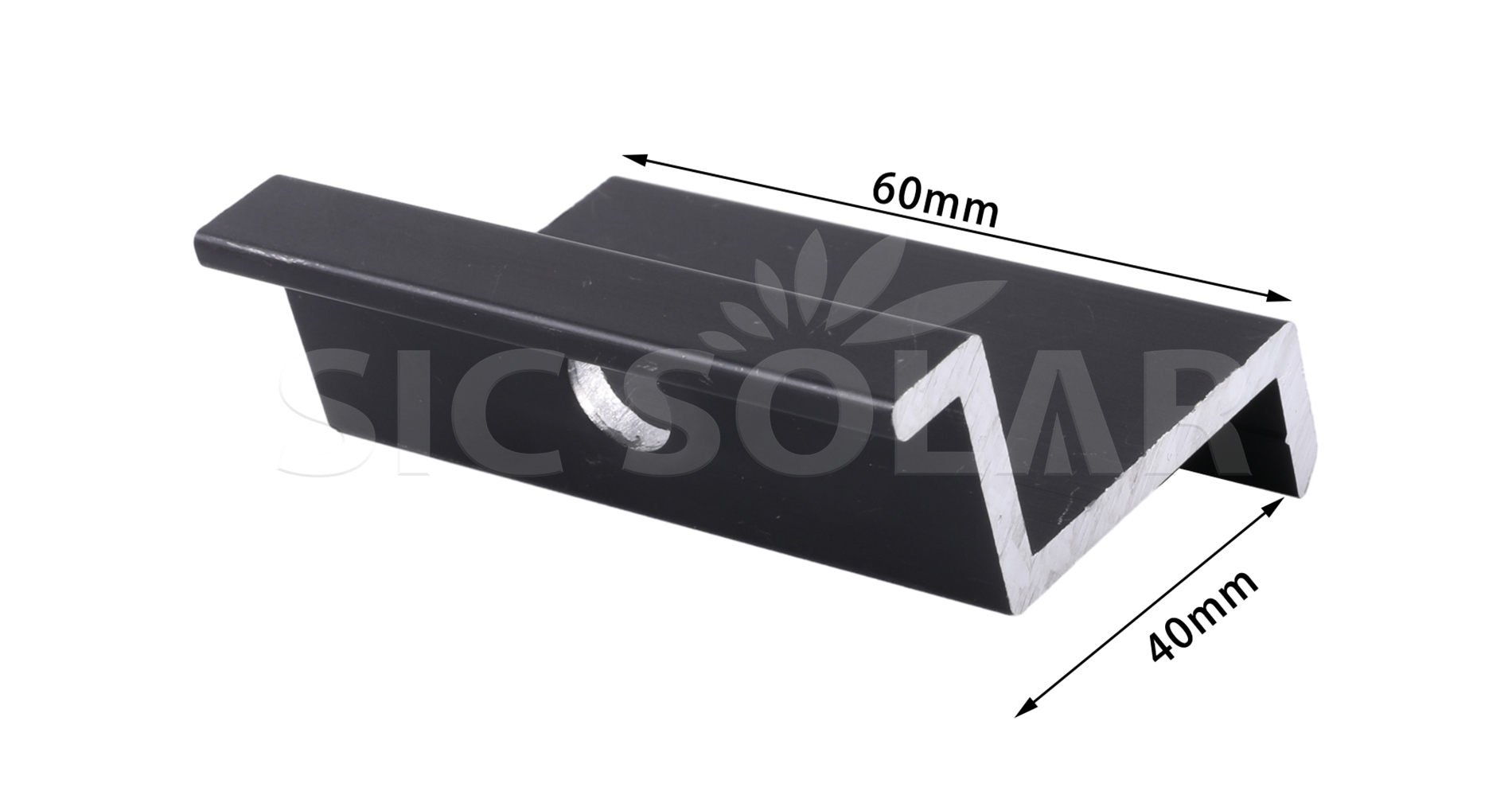

Pv End Clamp

Nome	Braçadeira de alumínio tipo W para fixação de painel solar
Local de instalação	Telhado inclinado ou terreno
Carga de vento	<60M/S
Carga de neve	<1,4 kN/m²
Material	AL6005-T5
Cor	Prata ou Preto
Anticorrosivo	Alumínio anodizado
Garantia	10 anos e 25 anos de tempo de serviço

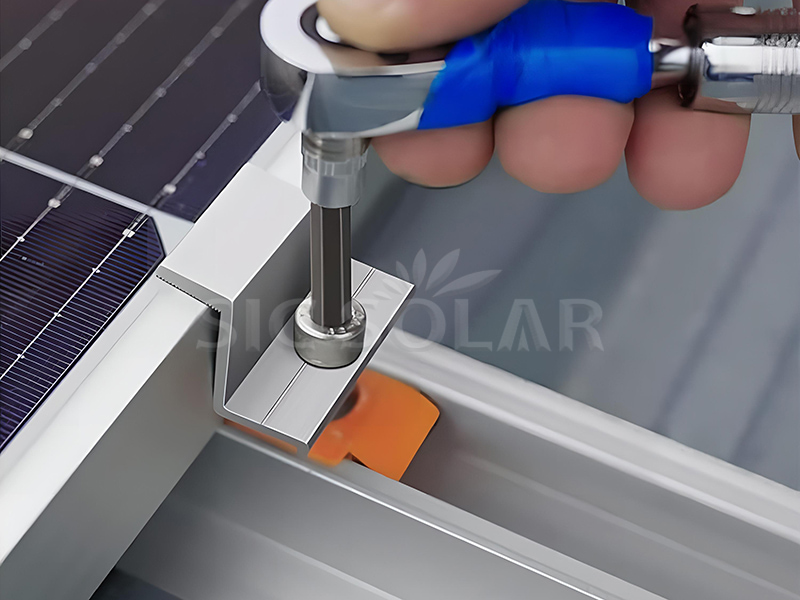

1️⃣ Posicionamento do painel: Instale o painel solar na posição correta no trilho de montagem.

2️⃣ Posicionamento da braçadeira: Posicione a braçadeira em forma de W sobre a borda do painel e alinhe-a com a ranhura do trilho.

3️⃣ Inserção dos parafusos: Insira os parafusos através da braçadeira no trilho.

4️⃣ Aperto: Use uma chave inglesa para apertar os parafusos até que o painel esteja firmemente fixado.

5️⃣ Verificar alinhamento: Certifique-se de que a braçadeira esteja nivelada com a moldura do painel e não interfira com os módulos adjacentes.

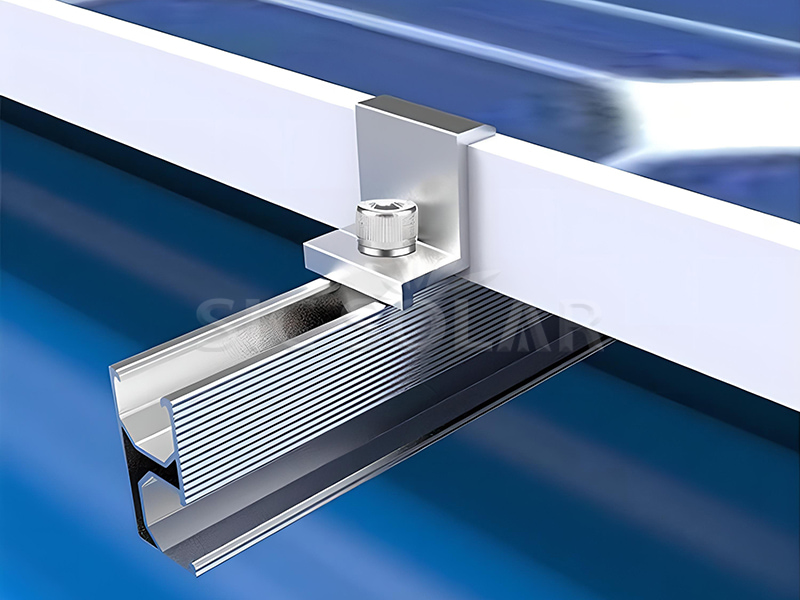

PV mounting end clamp

As vantagens são as seguintes:

☆ Camada anodizada mais espessa -- Previne eficazmente a corrosão e prolonga a vida útil.

☆ Diversos designs de grampos de extremidade podem atender às diferentes demandas dos clientes para painéis emoldurados de 30 a 50 mm.

☆ Alta intensidade -- Pode ser usado em condições de instalação extremamente precárias.

Certificado relacionado

Relatório de Análise de Resistência -- as fixações serão testadas para atender à sua meta de resistência, como velocidade do vento e carga de neve.

Q1. Os parafusos também podem ser feitos na cor preta?

Sim.

Q2. As braçadeiras podem ser personalizadas?

Sim.
