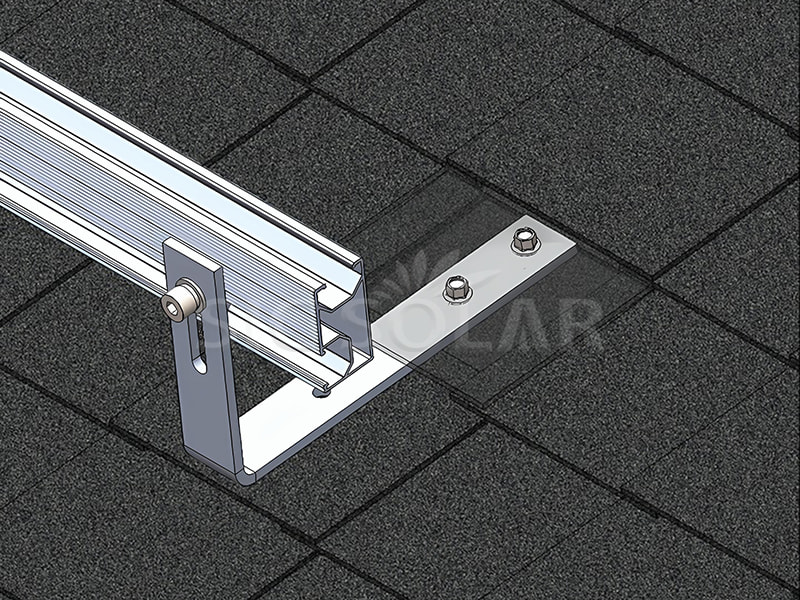

Suporte de montagem solar para telhado com gancho para telha de ardósia

O suporte de montagem solar para telhados de ardósia com gancho é um componente especialmente projetado para a instalação de sistemas de iluminação em telhados de ardósia. Este gancho oferece uma solução segura e não invasiva para manter a integridade do telhado, ao mesmo tempo que proporciona um suporte confiável para os painéis solares.

Marca:

SIC SOLAR

Nº do item.:

SIC-TH-05-L304

Xiamen

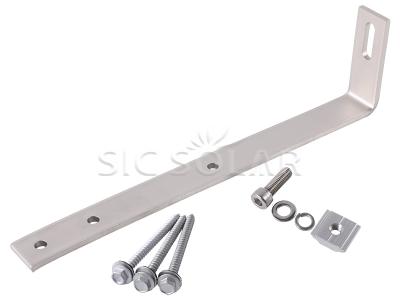

Componentes Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

Clique aqui para saber mais sobre ganchos.

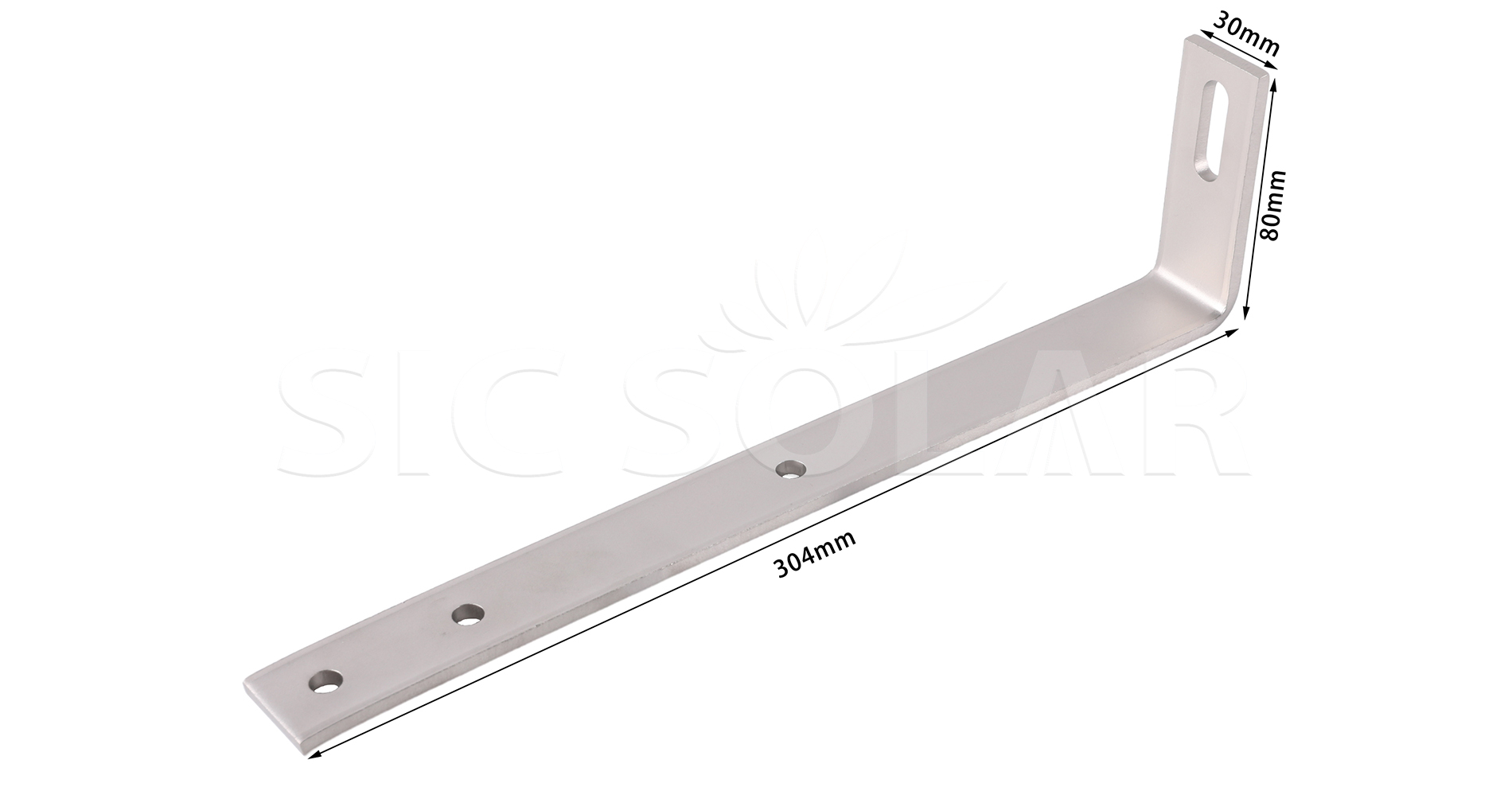

Solar Panel Slate Roof Hook

Nome	Suporte de montagem solar para telhado com gancho para telha de ardósia
Material	SUS304
espessura da chapa metálica	≥4mm
Garantia	10 anos de garantia e 25 anos de vida útil
Local aplicável	Telhado de telha
Faixa de torque do parafuso	25-28 N*m
Valor da resistência ao arrancamento	5 kN
Valor da resistência à pressão	5 kN

1️⃣ Determine a posição da viga – Localize a viga sob a telha de ardósia para um encaixe seguro.

2️⃣ Levante cuidadosamente a placa de ardósia – Levante ligeiramente a placa no ponto de fixação para evitar danificá-la.

3️⃣ Instale o gancho de telhado – Posicione o gancho acima da viga na orientação correta.

4️⃣ Fixe com parafusos/porcas – Prenda o gancho à viga usando ferragens de aço inoxidável.

5️⃣ Ajuste a posição do gancho – Use a ranhura ajustável para alinhá-lo com o trilho de montagem.

6️⃣ Recoloque a telha de ardósia – Coloque a telha de volta sobre o gancho, certificando-se de que esteja instalada corretamente.

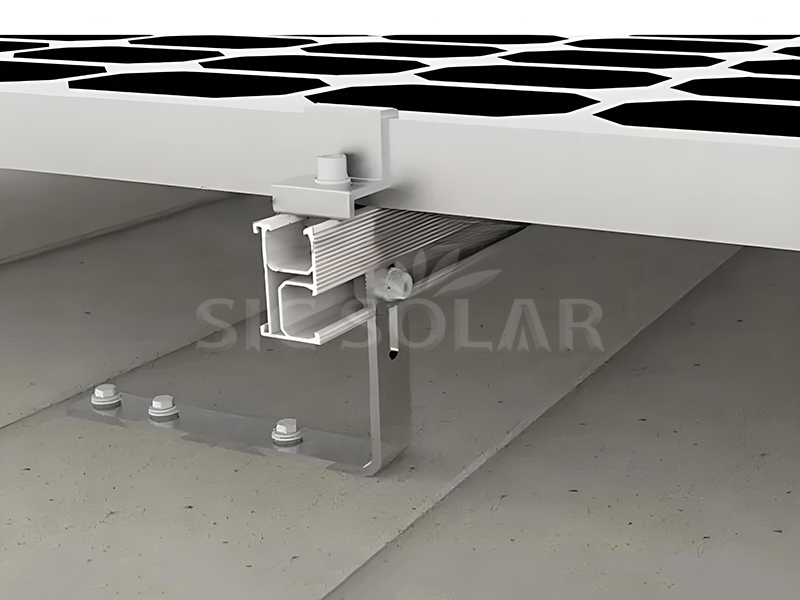

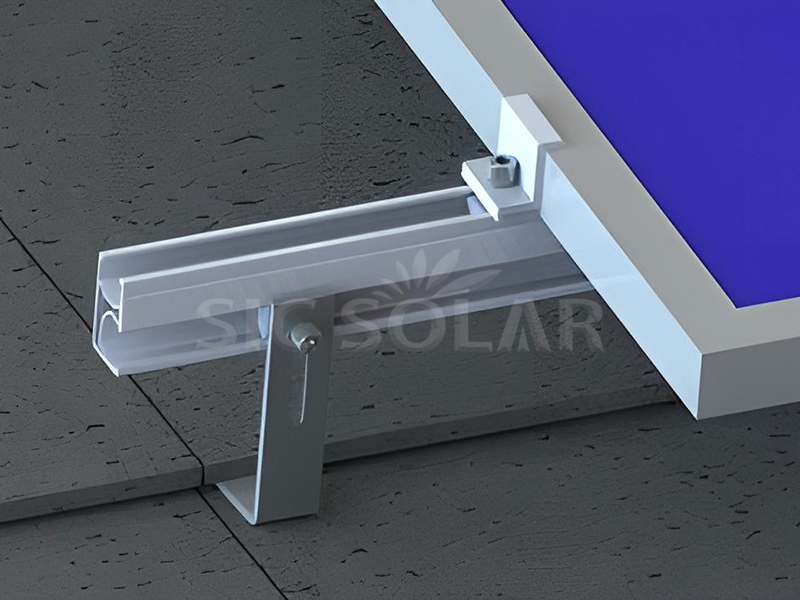

7️⃣ Instale o trilho e o painel – Fixe o trilho de montagem ao gancho e, em seguida, prenda o painel fotovoltaico com as braçadeiras.

Package of tile roof hook

As vantagens são as seguintes:
☆ Alta durabilidade – O melhor aço inoxidável 304 garante 10 anos de garantia e 25 anos de vida útil.
☆ Comprimento personalizado -- O comprimento disponível é de 200 mm e 300 mm

Certificado relacionado

Nosso certificado CE para sistema de fixação de telhas solares em telhados com ganchos é fornecido.

Nosso certificado SGS para o material do gancho -- SUS304

Q1. De que material é feito o gancho para telhado solar?

Trata-se de aço inoxidável 304, denominado A2 ou aço inoxidável 1.4301 na Europa.

Q2. Qual a espessura dos ganchos de fixação das telhas do seu telhado?

Como de costume, a espessura da placa de base dos ganchos é de 4/5 mm e a espessura do braço é de 5/6 mm.

Com certeza, outras espessuras ou especificações podem ser personalizadas.

3º trimestre. Qual é o tratamento de superfície dos seus ganchos de teto A2?

Estão disponíveis acabamentos jateados, não jateados e passivados.

Q4. Esses ganchos vêm pré-montados antes do envio?

Sim, todos os ganchos para telhado solar serão pré-montados antes do envio.
