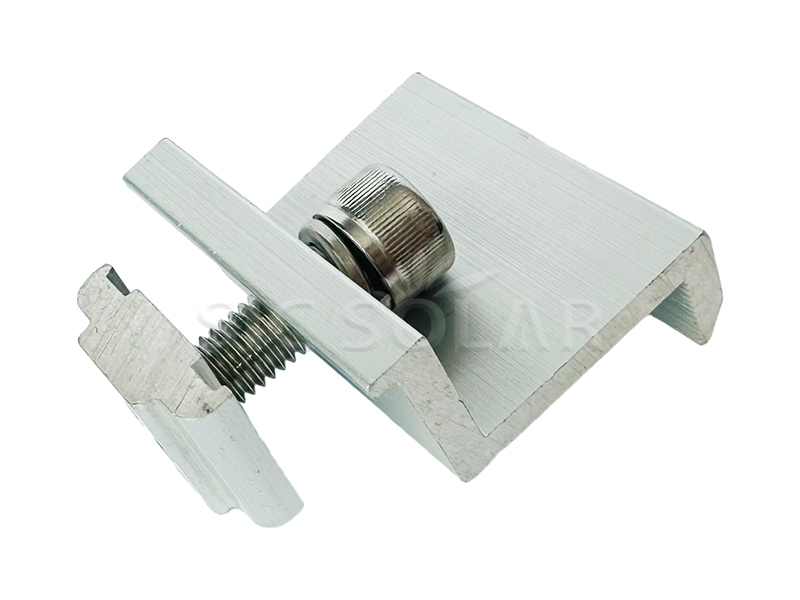

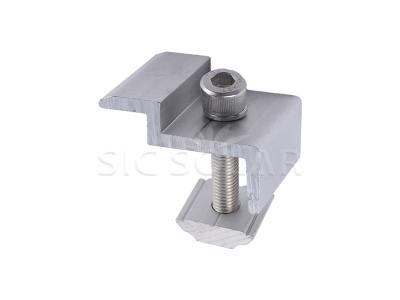

Braçadeira de extremidade de 35 mm para montagem de painel solar no telhado

A braçadeira de extremidade de 35 mm para montagem de painéis solares no telhado é um componente essencial para fixar a borda externa do painel solar no suporte. Projetada para painéis solares de 35 mm de espessura, a braçadeira garante que o painel solar fique firmemente fixado ao trilho de montagem.

Marca:

SIC SOLAR

Nº do item.:

SIC-EC-35

Roof or Ground

Componentes Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

Clique aqui para saber mais sobre grampos.

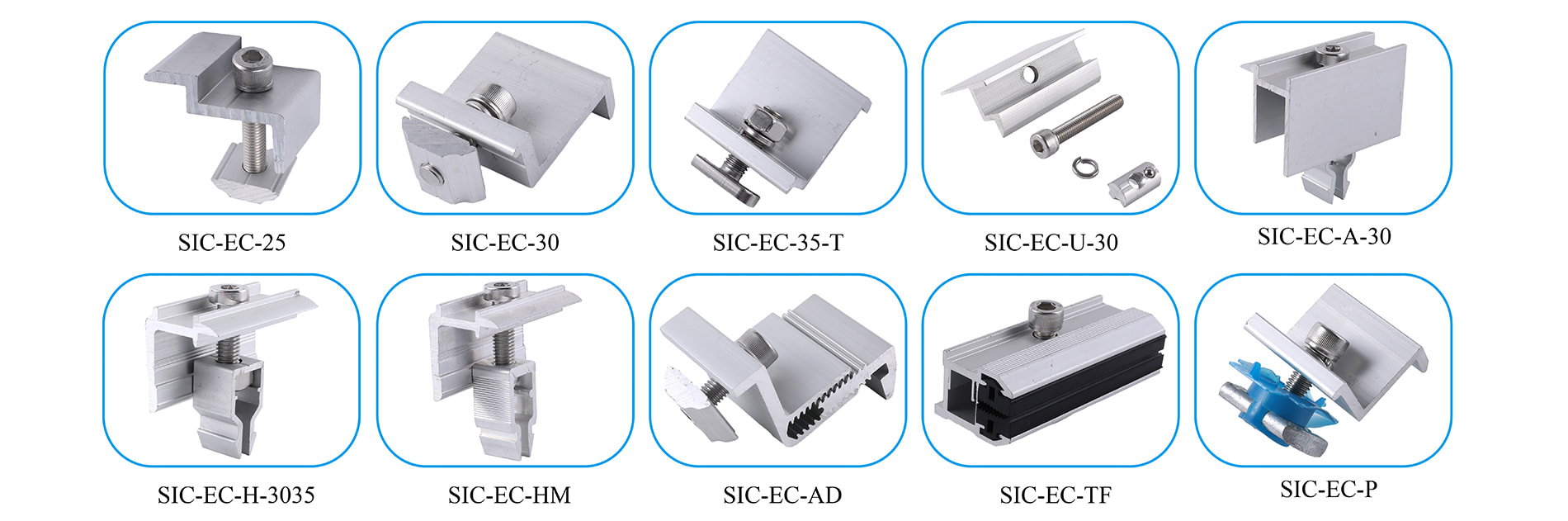

Solar Panel End Clamps

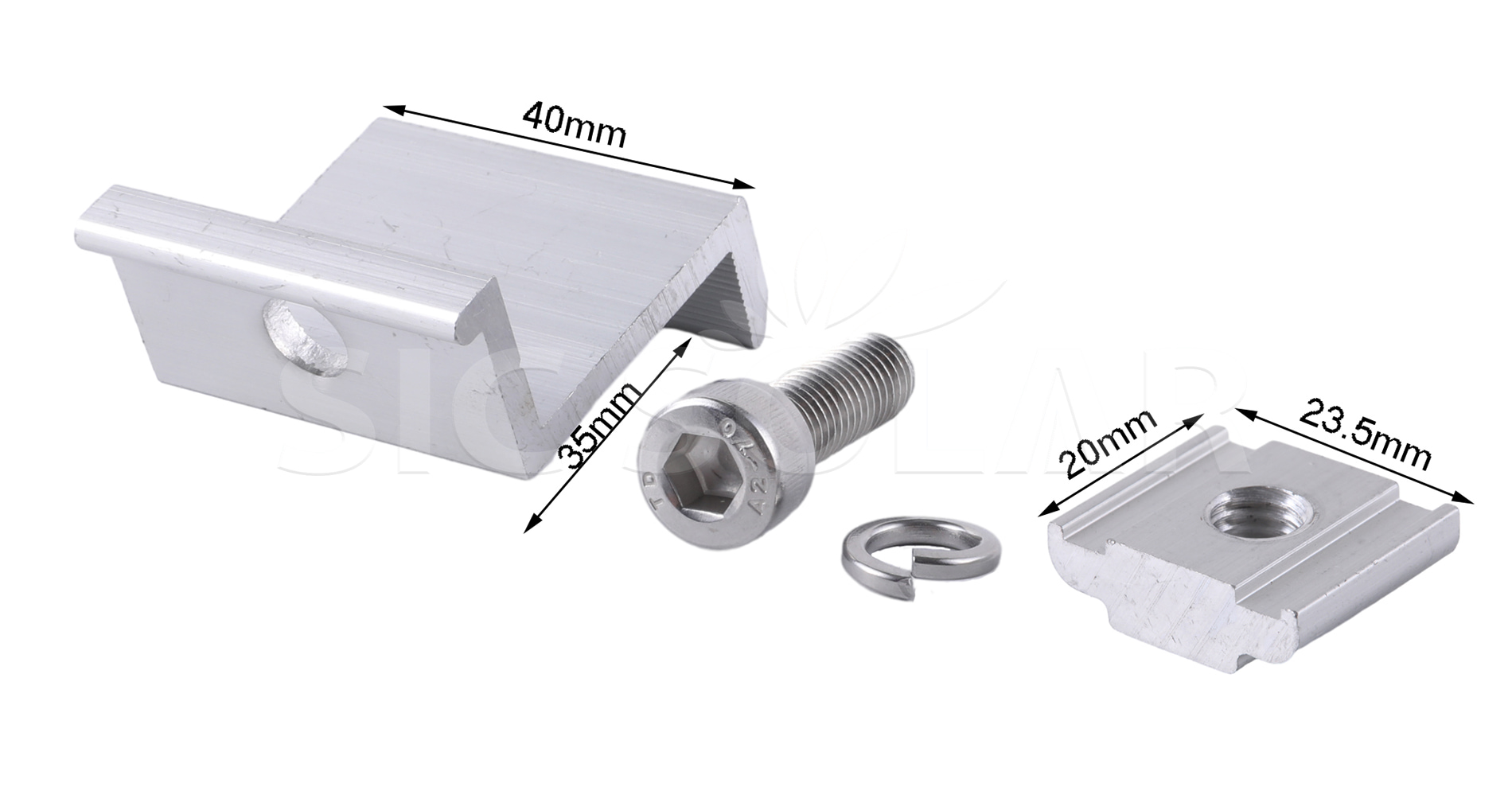

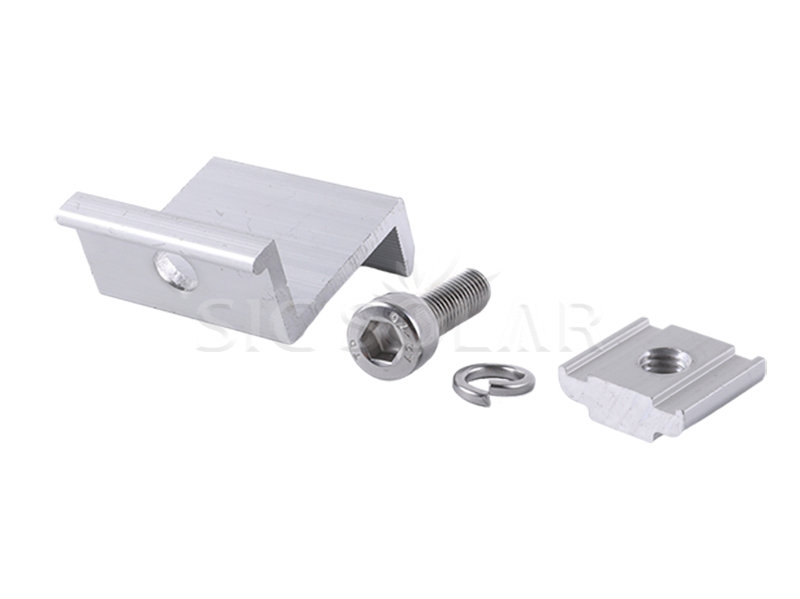

Unirac End Clamp Sizes

Local de instalação	Telhado ou chão
Carga de vento	<60M/S
Carga de neve	<1,4 kN/m²
Material	Alumínio 6005-T5
Cor	Natural ou personalizado
Anticorrosivo	Alumínio anodizado
Garantia	10 anos e 25 anos de tempo de serviço

1️⃣ Posicione a braçadeira da extremidade: Posicione a braçadeira na borda do módulo solar mais externo.

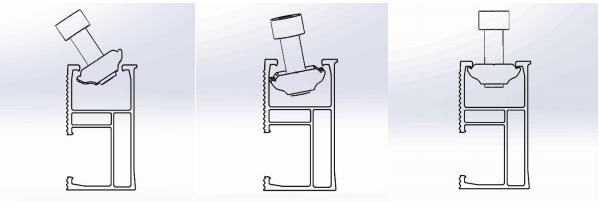

2️⃣ Alinhe com a ranhura do trilho: Insira os parafusos através da braçadeira na ranhura em T ou no canal do trilho de montagem.

3️⃣ Aperte os parafusos: Use uma chave inglesa para apertar a braçadeira até que o módulo esteja firmemente travado no lugar.

4️⃣ Repita este procedimento para cada extremidade da matriz: Certifique-se de que todos os módulos das extremidades estejam firmemente e uniformemente fixados.
