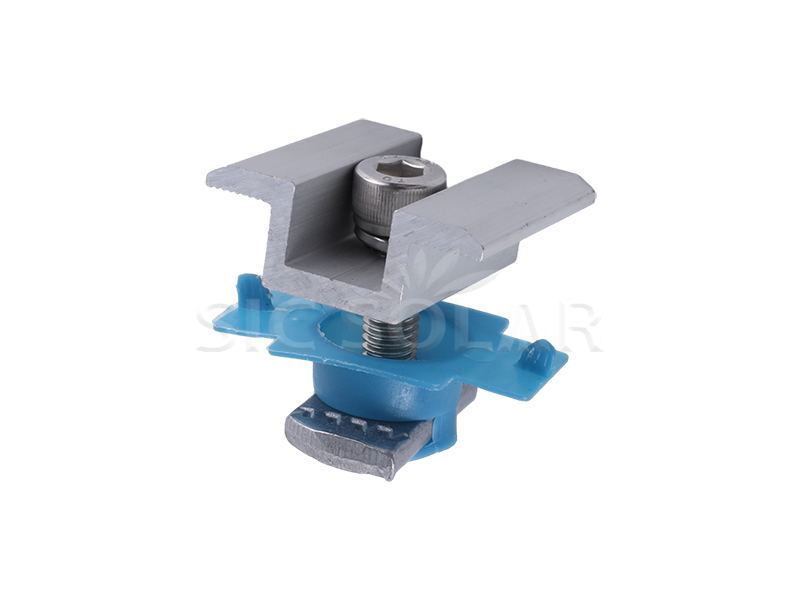

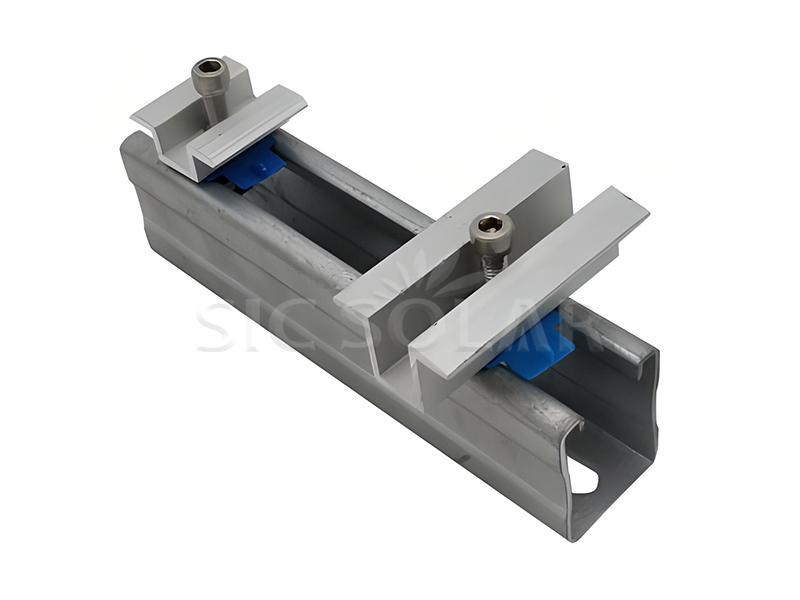

Braçadeira central para painel solar em trilho C de aço

A braçadeira central para trilho C de aço é um componente crucial para fixar painéis solares em trilhos de montagem de aço em formato de C, garantindo o alinhamento e a estabilidade adequados entre os painéis adjacentes em um sistema solar. Esta braçadeira foi projetada especificamente para uso com trilhos C de aço, proporcionando uma conexão confiável e durável tanto em instalações solares residenciais quanto comerciais.

Marca:

SIC SOLAR

Nº do item.:

SIC-IC-P

Xiamen, China

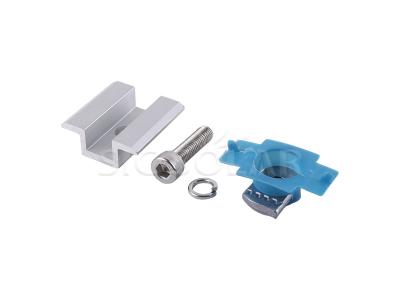

Componentes Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

Clique aqui para saber mais sobre grampos intermediários.

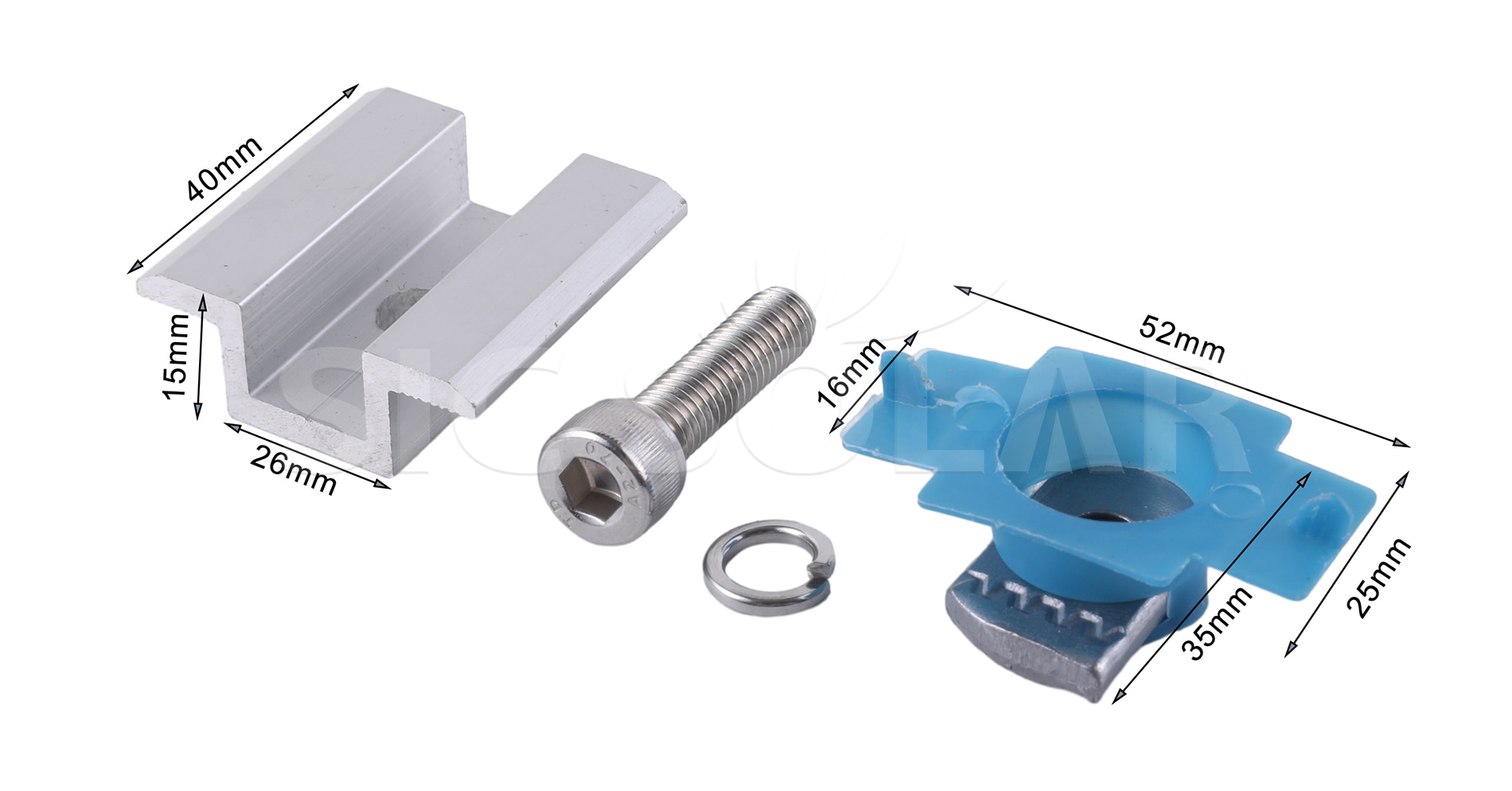

Mid Clamp And End Clamp Size

Nome	Braçadeira central para painel solar em trilho C de aço
Material	AL 6005-T5
Filme de óxido	≧10um
Garantia	25 ANOS
Altura do painel aplicável	30-40mm
Faixa de torque do parafuso	10-12 N*m
Valor da resistência ao arrancamento	5 kN

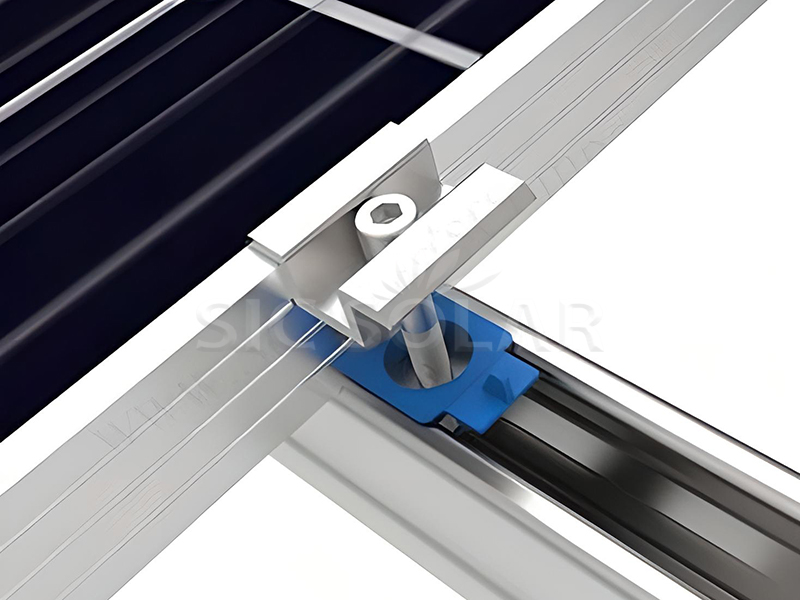

1️⃣ Insira a braçadeira central: Coloque a braçadeira central entre dois painéis solares no trilho em C de aço.

2️⃣ Alinhe as estruturas dos módulos: Certifique-se de que as estruturas estejam montadas uniformemente em ambos os lados da braçadeira.

3️⃣ Aperte os parafusos da braçadeira: Use o torque apropriado para fixar firmemente a braçadeira ao trilho em C.

4️⃣ Repita este passo ao longo da fila: Continue a instalar a braçadeira central entre todos os módulos adjacentes.

Solar bracket package

As vantagens são as seguintes:

☆ Instalação rápida — Basta pressionar com firmeza contra o trilho.

☆ Alta durabilidade – O melhor alumínio AL6005-T5 garante 10 anos de garantia e 25 anos de vida útil.

☆ Anticorrosivo

Certificado relacionado

Certificado de qualidade do alumínio -- Lista de composição do AL6005-T5

Certificado SGS para material do parafuso -- SUS304

Q1. Os parafusos também podem ser feitos na cor preta?

Sim.

Q2. Qual é a faixa de ajuste da braçadeira rápida intermediária/final?

Temos dois tipos. Um é de 30-35 mm e o outro é de 30-40 mm.

Q3. As braçadeiras podem ser personalizadas?

Sim.
