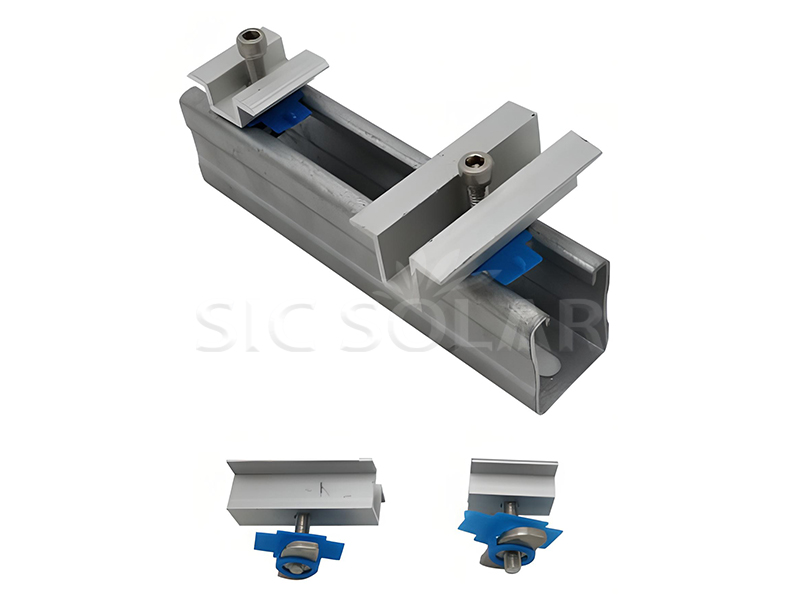

Braçadeira central para painel solar fixo

A braçadeira central para painéis solares fixos é um componente essencial em um sistema de instalação fotovoltaica, projetada para fixar com precisão e estabilidade painéis solares adjacentes aos trilhos de montagem.

Marca:

SIC SOLAR

Nº do item.:

SIC-IC-V

Xiamen port

Componentes Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

Clique aqui para saber mais sobre grampos.

Mid Clamp Solar

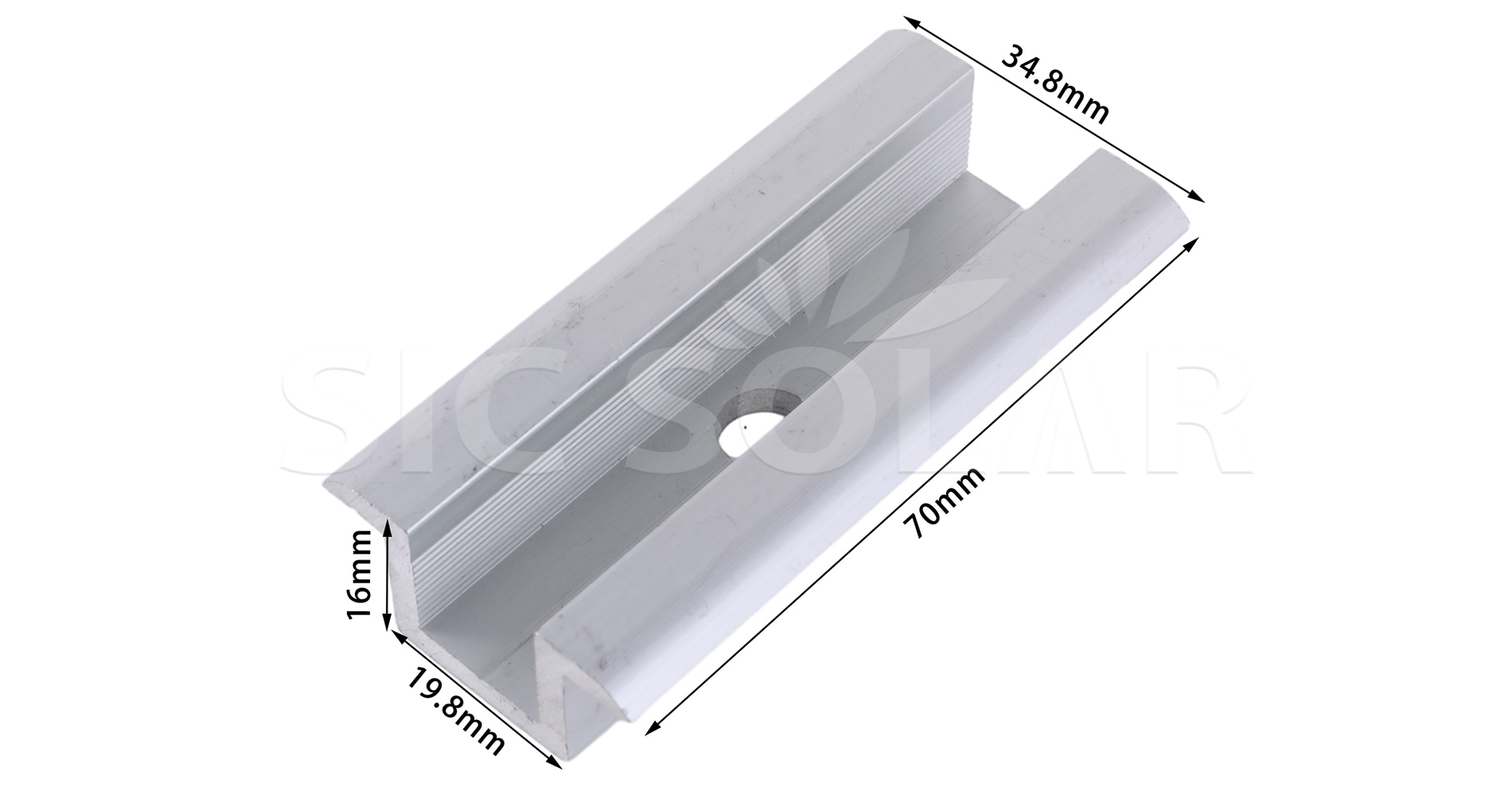

Mid Clamp For Solar Panels

Nome	Braçadeira central para painel solar fixo
Local de instalação	Telhado inclinado ou terreno
Carga de vento	<60M/S
Carga de neve	<1,4 kN/m²
Material	AL6005-T5

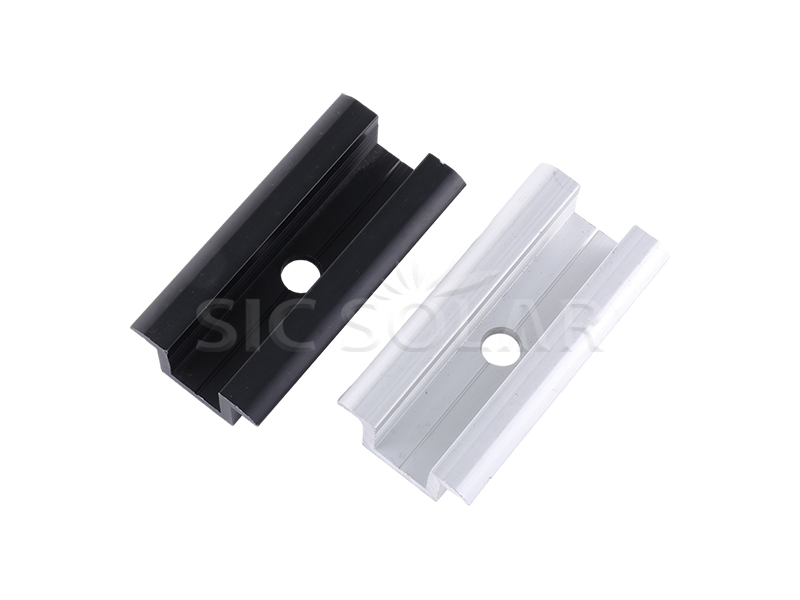

Cor	Prata e Preto
Anticorrosivo	Alumínio anodizado
Garantia	10 anos e 25 anos de tempo de serviço

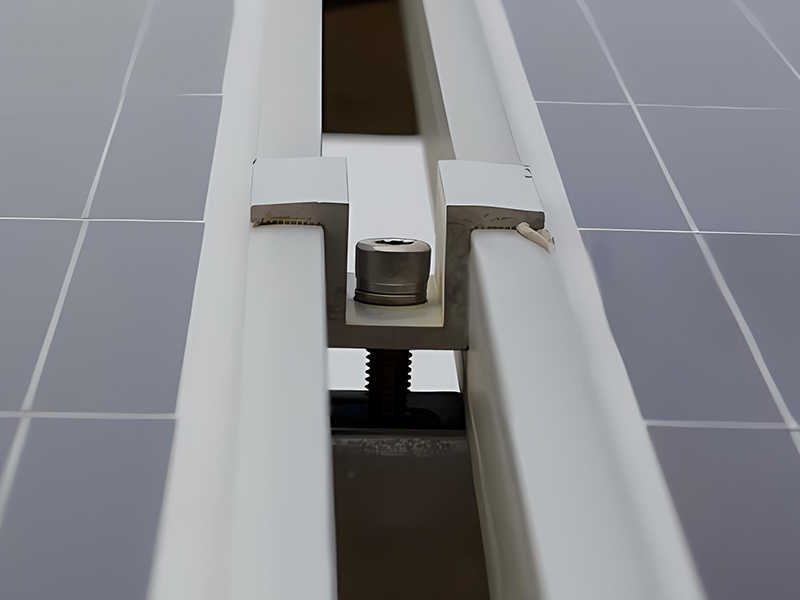

1️⃣ Posicione os painéis: Coloque o primeiro e o segundo painéis solares lado a lado no trilho de montagem.

2️⃣ Insira os clipes centrais: Coloque os clipes centrais entre os painéis, encaixando-os firmemente contra ambas as bordas.

3️⃣ Instale os parafusos: Insira os parafusos através dos clipes nos canais ou ranhuras do trilho.

4️⃣ Aperte os parafusos: Use uma chave dinamométrica ou uma ferramenta manual para apertar as braçadeiras até que ambos os painéis estejam firmemente fixados.

5️⃣ Repita este processo: Continue fixando os clipes centrais ao longo da fileira e, em seguida, instale os clipes das extremidades em cada ponta.
