Lar Produtos Componentes solares Braçadeira central Clipe de fixação rápida para painel solar com grampo central
Solar Racking Rapid Fixing Clamp
Solar Racking Rapid Fixing Clamp

Clipe de fixação rápida para painel solar com grampo central

A presilha central de fixação rápida para painéis solares é um componente essencial no sistema de montagem fotovoltaica, utilizada para fixar com segurança o painel solar ao trilho de montagem. Geralmente, é instalada entre dois painéis solares adjacentes, garantindo que estejam firmemente fixados, proporcionando estabilidade e alinhamento.

  • Marca:

    SIC SOLAR
  • Nº do item.:

    SIC-IC-H-3040
  • :

    Xiamen, China

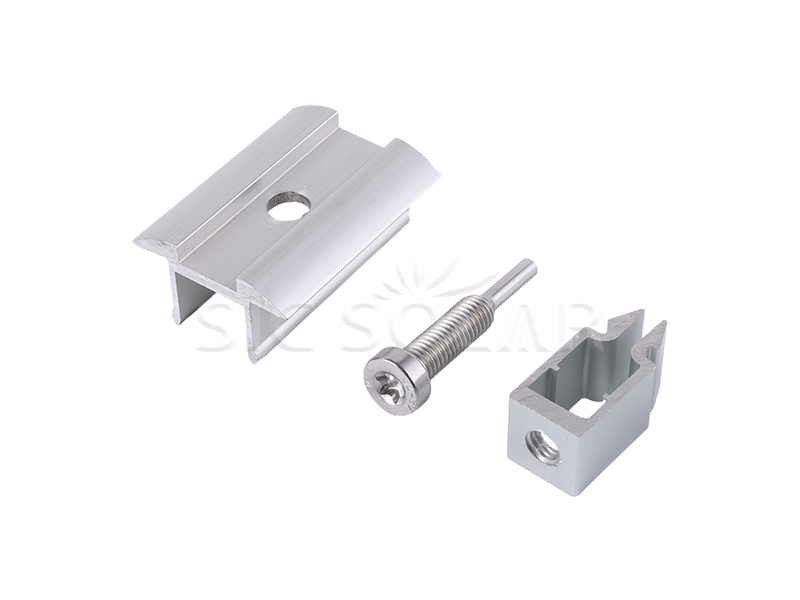

Rapid Fixing Mid Clamp

Clipe de fixação rápida para painel solar com grampo central São projetadas para uma instalação rápida e fácil, ajudando a reduzir os custos de mão de obra e o tempo total de instalação. As braçadeiras garantem um encaixe firme e seguro, impedindo que o painel se mova ou se desloque devido ao vento ou a forças externas.

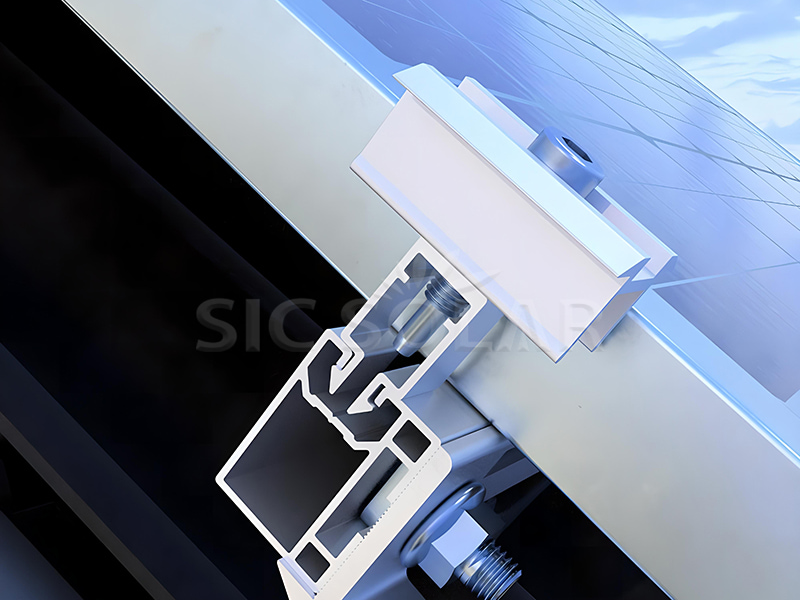

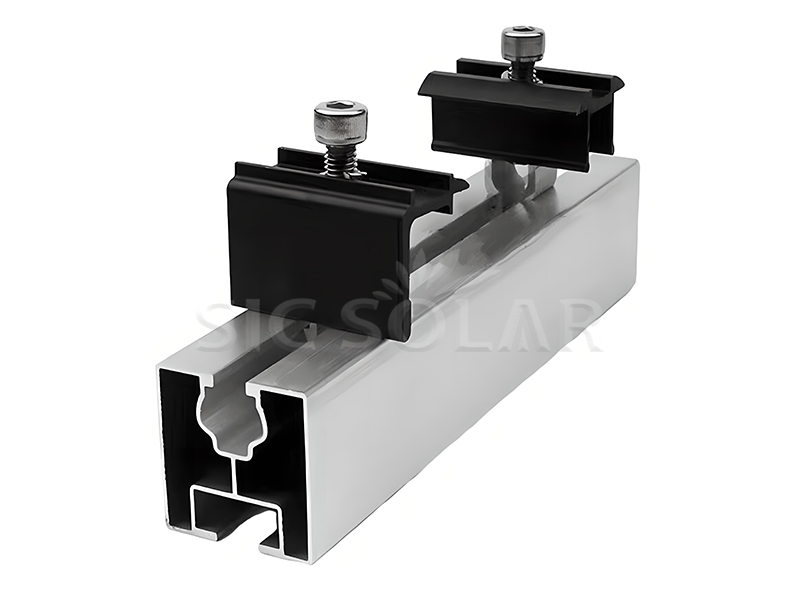

Solar Rapid Fixing Mid Clamp

Clipe de fixação rápida para painel solar com grampo central São projetados para acomodar uma variedade de tamanhos e espessuras de painéis solares, tornando-os adequados para diferentes projetos. Alguns clipes de fixação rápida vêm com um acabamento anodizado preto para combinar perfeitamente com o design geral do conjunto de painéis solares.

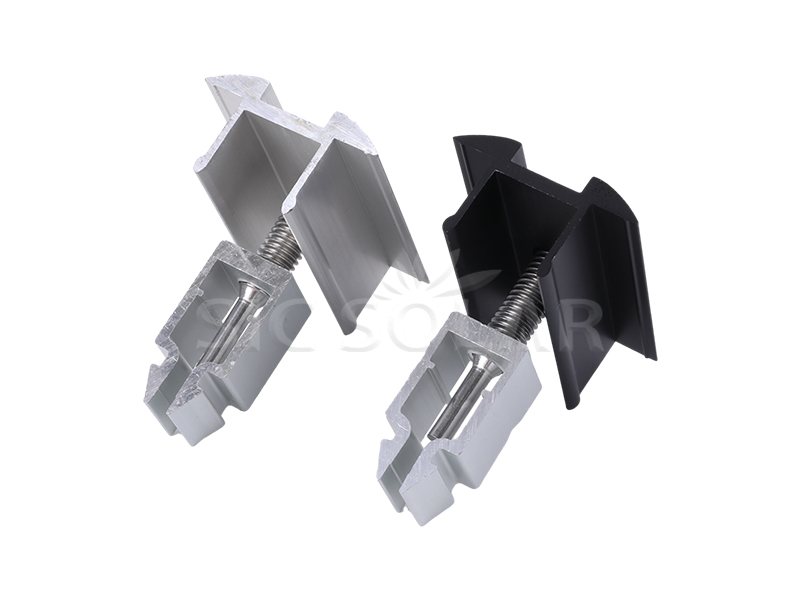

Quick Clamp

Nome Clipe de fixação rápida para painel solar com grampo central

Material

AL 6005-T5

Filme de óxido

≧10um

Garantia

25 ANOS

Altura do painel aplicável

30-40mm

Faixa de torque do parafuso

10-12 N*m

Valor da resistência ao arrancamento

5 kN

1️⃣ Posicione o primeiro painel solar

Coloque o primeiro painel solar no ponto inicial designado do trilho de montagem.

2️⃣ Instale a braçadeira intermediária

Insira a braçadeira intermediária na ranhura do trilho onde a borda do primeiro painel solar encontra a borda do painel solar seguinte. Certifique-se de que a braçadeira esteja alinhada com a moldura do painel solar.

3️⃣ Adicionar painéis solares adjacentes

Coloque o segundo painel solar ao lado do primeiro, certificando-se de que esteja devidamente alinhado e que a braçadeira intermediária se encaixe firmemente entre os dois painéis solares.

4️⃣ Prenda as braçadeiras

Use uma chave dinamométrica para apertar os parafusos de fixação com o torque recomendado pelo fabricante (geralmente em torno de 14 Nm). Evite apertar em excesso para não danificar a estrutura ou o trilho do painel solar.

5️⃣ Repita o processo

Repita esse processo para cada painel solar subsequente instalado, usando as braçadeiras intermediárias entre os painéis solares e as braçadeiras nas extremidades do conjunto.

Solar bracket package

As vantagens são as seguintes:

☆ Instalação rápida — Basta pressionar com firmeza contra o trilho.

☆ Alta durabilidade – O melhor alumínio AL6005-T5 garante 10 anos de garantia e 25 anos de vida útil.

☆ Anticorrosivo

Certificado relacionado

Certificado de qualidade do alumínio -- Lista de composição do AL6005-T5

Certificado SGS para material do parafuso -- SUS304

Q1. Os parafusos também podem ser feitos na cor preta?

Sim.

Q2. Qual é a faixa de ajuste da braçadeira rápida intermediária/final?

Temos dois tipos. Um é de 30-35 mm e o outro é de 30-40 mm.

Q3. As braçadeiras podem ser personalizadas?

Sim.
