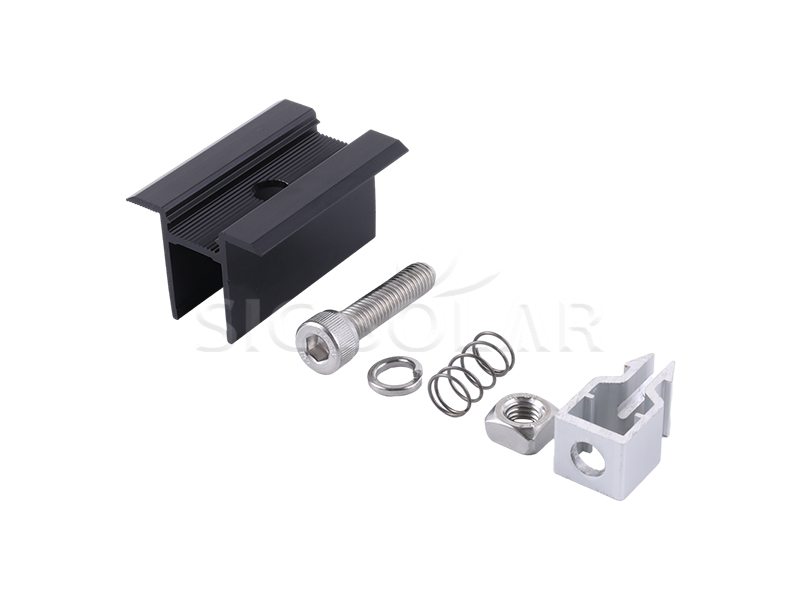

Grampo Central Rápido Solar para Instalação Rápida

O Quick Installation Solar Rapid Mid Clamp foi concebido para fixar painéis solares adjacentes aos trilhos de montagem. O seu design de instalação rápida simplifica a montagem dos painéis e ajuda a reduzir o tempo de instalação. Adequado para sistemas de montagem fotovoltaica compativeis, fornece uma conexão segura entre módulos vizinhos, mantendo ao mesmo tempo um espaçamento consistente em toda a matriz de painéis.

Marca:

SIC SOLAR

Nº do item.:

SIC-IC-C

Origem do produto:

Fujian, China

Xiamen, China

Componentes Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

Clique aqui para saber mais sobre grampos intermediários.

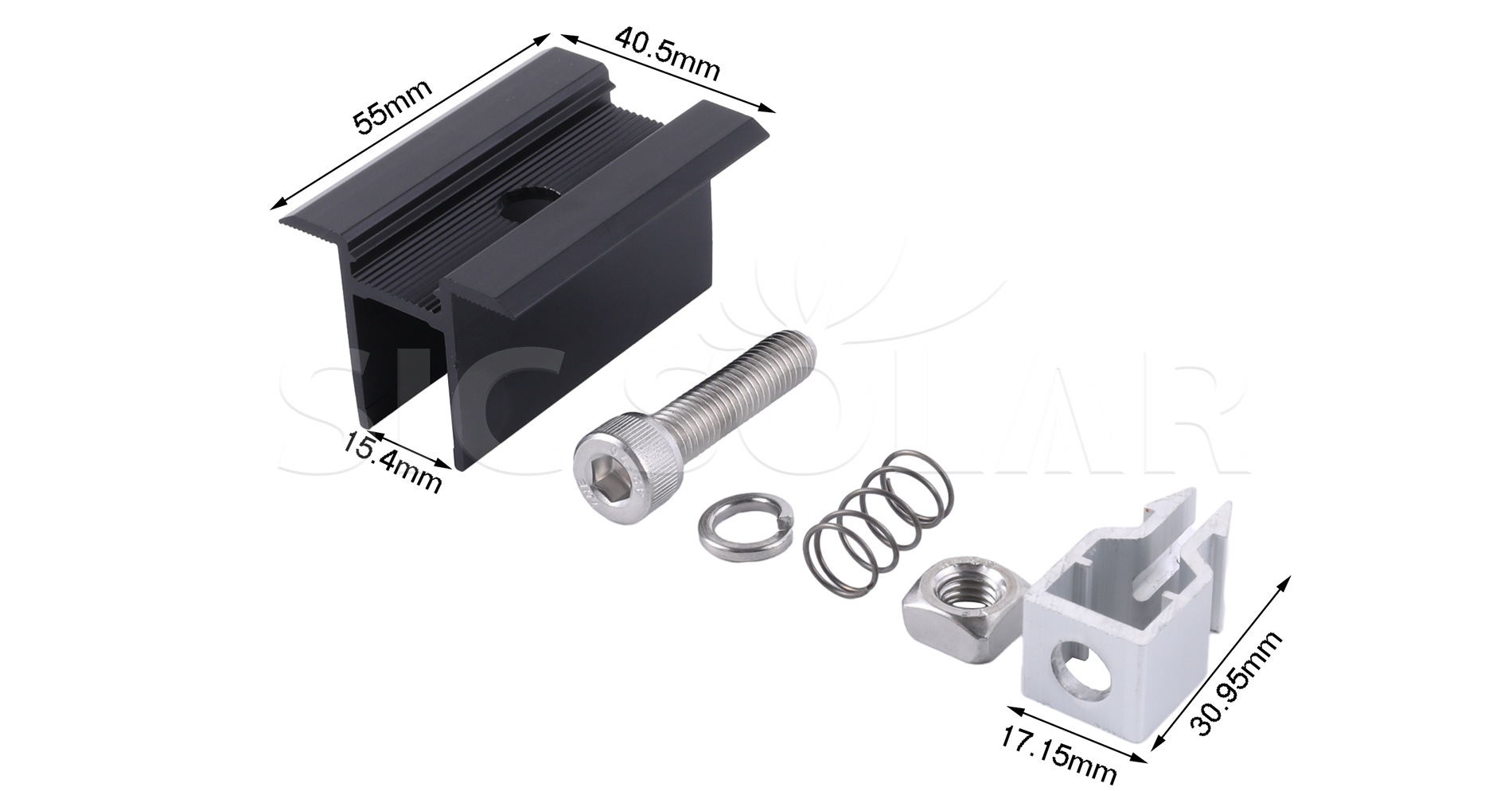

Solar Mid Clamp Size

Nome	Instalação rápida de painéis solares com grampo central
Material	AL 6005-T5
Filme de óxido	≧10um
Garantia	25 ANOS
Altura do painel aplicável	30-40mm
Faixa de torque do parafuso	10-12 N*m
Valor da resistência ao arrancamento	5 kN

1️⃣Prepare os trilhos de montagem.
Certifique-se de que os trilhos de montagem solar estejam instalados com segurança e alinhados corretamente antes de instalar as braçadeiras.

2️⃣Posicione o primeiro painel solar.
Coloque o primeiro painel nos trilhos e prenda suas bordas externas com grampos de extremidade compatíveis.

3️⃣Instale a braçadeira central.
Posicione a presilha central de instalação rápida Solar Rapid Mid Clamp na borda do primeiro painel, seguindo as instruções de instalação do produto.

4️⃣Coloque o painel adjacente.
Posicione o próximo painel contra o outro lado da braçadeira central, certificando-se de que a braçadeira se encaixe corretamente entre as duas molduras dos painéis.

5️⃣Verifique o alinhamento do painel
Certifique-se de que os painéis adjacentes estejam devidamente alinhados e mantenham o espaçamento necessário.

6️⃣Aperte a braçadeira
Aperte o parafuso com o torque recomendado pelo fabricante para fixar os painéis sem danificar suas estruturas.

7️⃣Inspecione a instalação.
Verifique as posições das braçadeiras, o alinhamento dos painéis e os fixadores para garantir que tudo esteja devidamente preso.

Solar bracket package

☆Instalação rápida:Projetado para simplificar a montagem e ajudar a reduzir o tempo de instalação.

☆Manuseio fácil:O design prático torna o posicionamento e a instalação mais convenientes para os instaladores.

☆Tamanhos flexíveis:Disponível em diferentes faixas de ajuste para acomodar estruturas de painéis solares compatíveis.

☆Ampla gama de aplicações:Adequado para sistemas solares compatíveis instalados em telhados e no solo.

☆Eficiência aprimorada:O design de instalação rápida pode ajudar a reduzir a mão de obra no local e agilizar o processo de montagem.

P1: Os parafusos podem ser fornecidos na cor preta?
Sim. Parafusos pretos podem ser fornecidos, sujeitos às especificações disponíveis e aos requisitos de personalização.

P2: Quais são as faixas de ajuste dos grampos intermediários e finais rápidos?
Duas opções estão disponíveis: 30–35 mm e 30–40 mm, acomodando diferentes alturas de moldura de painel solar.

P3: Os grampos podem ser personalizados?
Sim. Opções de personalização podem estar disponíveis dependendo das dimensões necessárias, faixa de ajuste, cor e outras especificações do projeto.
