Braçadeira central para montagem de suporte de solo solar

A braçadeira central para montagem em solo de painéis solares é um componente vital para fixar painéis solares em estruturas instaladas no solo. Ela foi projetada para manter os painéis adjacentes unidos pelas bordas internas, garantindo estabilidade e alinhamento em um conjunto de painéis solares instalados no solo. Essa braçadeira é ideal para grandes usinas solares, sistemas comerciais e residenciais instalados no solo.

Marca:

SIC SOLAR

Nº do item.:

SIC-IC-G-40

Xiamen, China

Componentes Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

Clique aqui para saber mais sobre grampos intermediários.

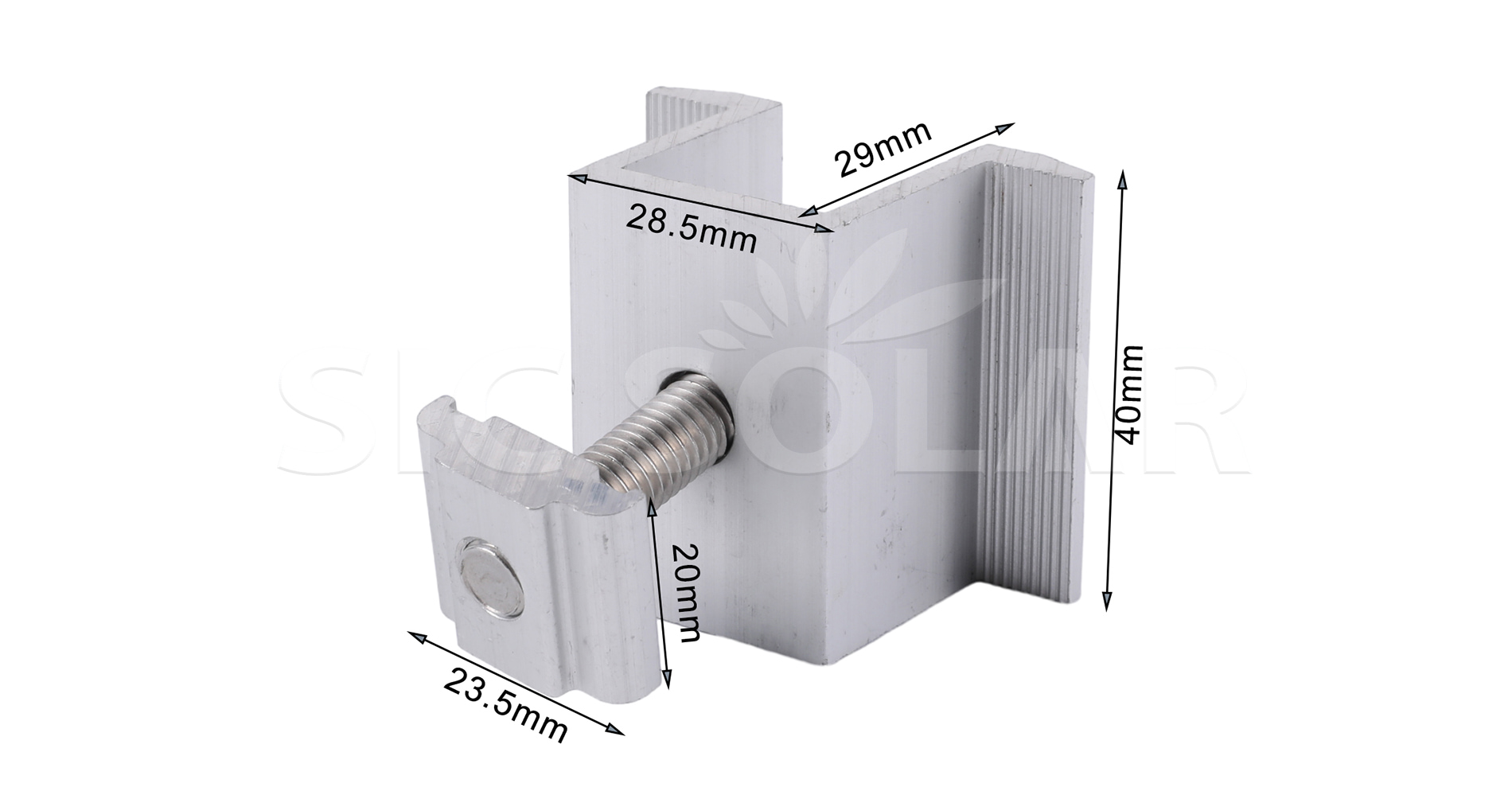

Solar Mid Clamp Dimensions

Nome	Braçadeira central para montagem de suporte de solo solar
Material	AL 6005-T5
Filme de óxido	≧10um
Garantia	25 ANOS
Altura do painel aplicável	30-40mm
Faixa de torque do parafuso	10-12 N*m
Valor da resistência ao arrancamento	5 kN

1️⃣ Instale a braçadeira central: Coloque a braçadeira entre dois painéis solares adjacentes no trilho.

2️⃣ Alinhe a moldura do painel: Certifique-se de que ambas as bordas laterais do painel estejam apoiadas uniformemente contra a braçadeira.

3️⃣ Insira e aperte os parafusos: Use as porcas ou parafusos em T fornecidos para fixar os parafusos ao trilho de montagem.

4️⃣ Repita este passo para cada par de painéis: Instale a braçadeira central entre todos os painéis ao longo da fileira.

Solar bracket package

As vantagens são as seguintes:

☆ Instalação rápida — Basta pressionar com firmeza contra o trilho.

☆ Alta durabilidade – O melhor alumínio AL6005-T5 garante 10 anos de garantia e 25 anos de vida útil.

☆ Anticorrosivo

Certificado relacionado

Certificado de qualidade do alumínio -- Lista de composição do AL6005-T5

Certificado SGS para material do parafuso -- SUS304

Q1. Os parafusos também podem ser feitos na cor preta?

Sim.

Q2. Qual é a faixa de ajuste da braçadeira rápida intermediária/final?

Temos dois tipos. Um é de 30-35 mm e o outro é de 30-40 mm.

Q3. As braçadeiras podem ser personalizadas?

Sim.
