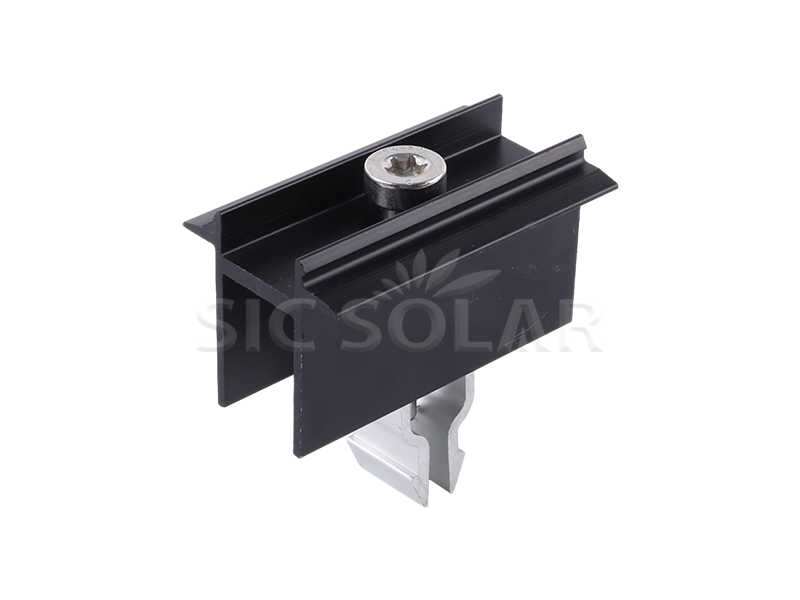

Grampo central de montagem rápida para painel solar de alumínio

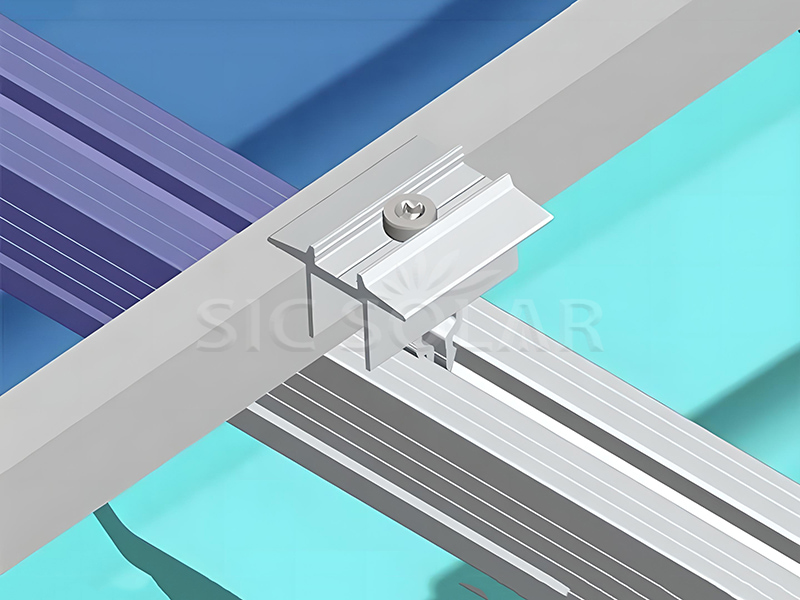

Aluminium Solar Panel Mounting Rapid Mid Clamp is what keeps your solar panels securely attached to the mounting rails. You'll find it sitting between two panels in your solar setup, making sure everything stays perfectly aligned and stable.

Marca:

SIC SOLAR

Nº do item.:

SIC-IC-B

Xiamen, China

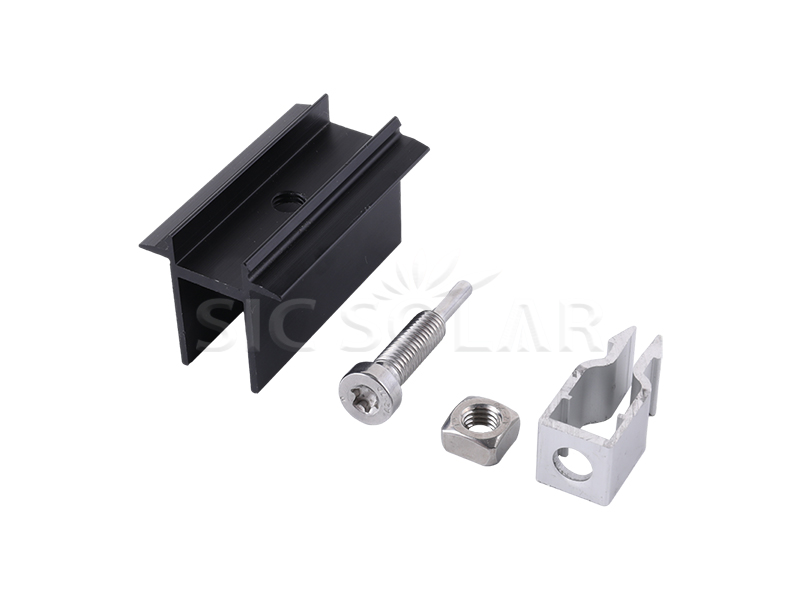

Componentes Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

Clique aqui para saber mais sobre grampos intermediários.

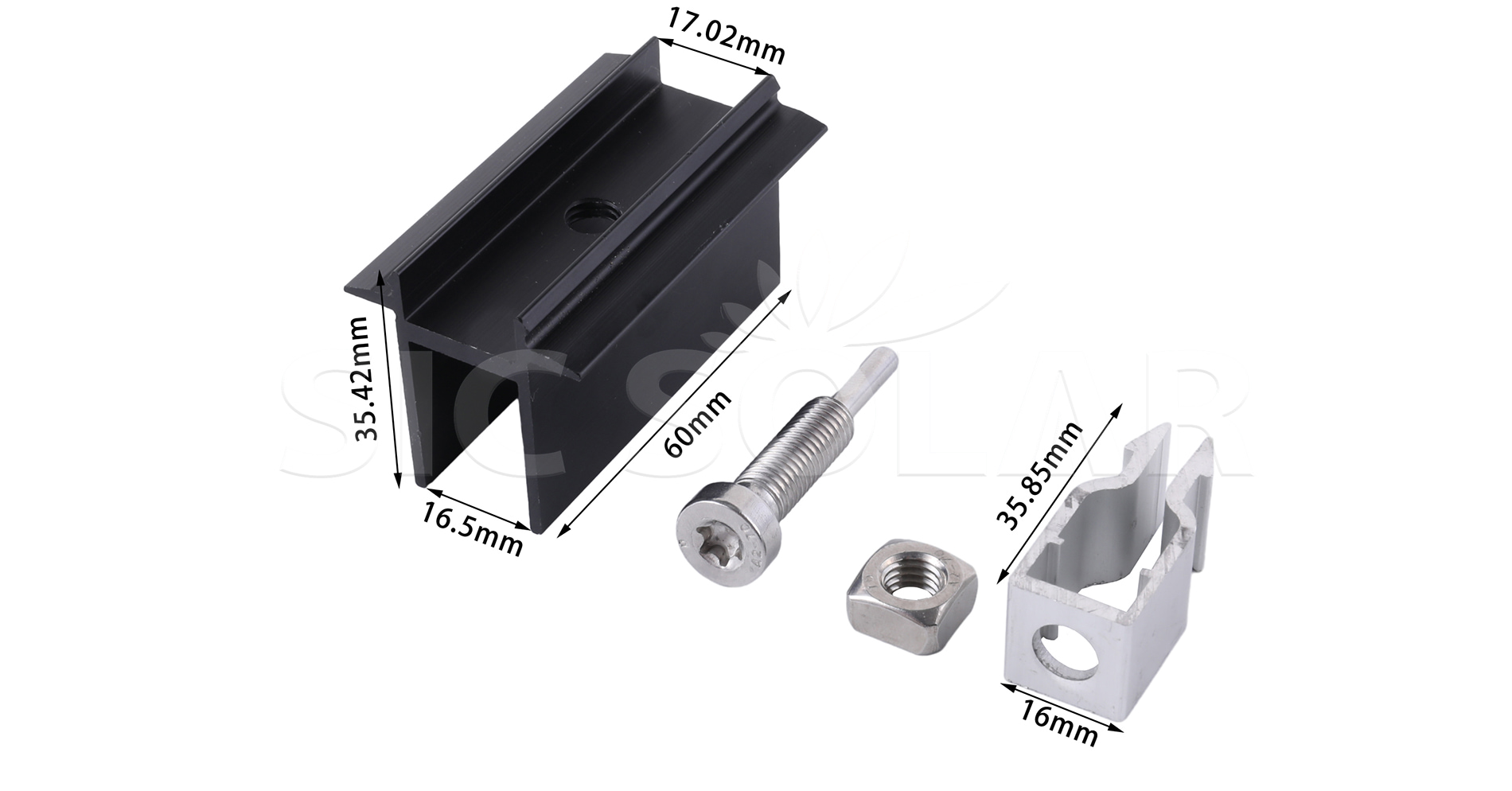

Solar Mid Clamp Dimensions

Nome	Grampo central de montagem rápida para painel solar de alumínio
Material	AL 6005-T5
Filme de óxido	≧10um
Garantia	25 ANOS
Altura do painel aplicável	30-40mm
Faixa de torque do parafuso	10-12 N*m
Valor da resistência ao arrancamento	5 kN

1️⃣ Primeiro, coloque o primeiro painel solar no trilho de montagem.

2️⃣ Em seguida, pegue a presilha central e coloque-a entre dois painéis. Alinhe-a com a borda da moldura do painel.

3️⃣ Em seguida, insira os parafusos através da braçadeira central e nas ranhuras do trilho.

4️⃣ Agora, use uma chave inglesa ou uma ferramenta elétrica para apertar a braçadeira central uniformemente.

5️⃣ Repita esses passos para cada painel. Ao terminar, instale as braçadeiras de extremidade em ambos os lados.

Solar bracket package

☆ Quick installation — Only need to be pressed hard into the rail.

☆ High Durability – Best AL6005-T5 Ensure 10 years warranty and 25 years service time.

☆ Anticorrossion .

Related certificate

☆ Aluminum quality certificate -- AL6005-T5 composition list .

☆ SGS Certificate for screw material -- SUS304 .

Q1. Can the bolts also be made black ?

Yes.

Q2. What’s the adjustable range of rapid mid/end clamp ?

We have 2 type. One is 30-35mm, the other is 30-40mm.

Q3. Can the clamps be customized ?

Yes.
