Gancho de telhado de telha curva solar

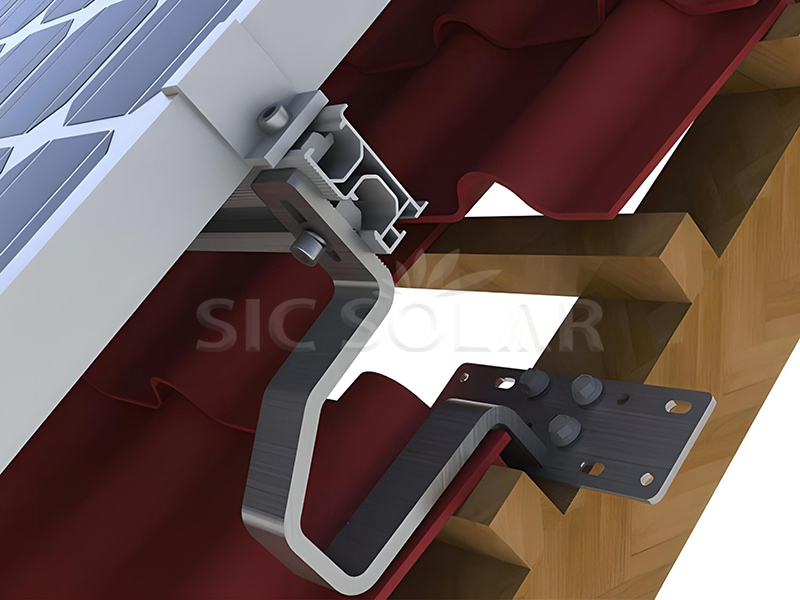

O Gancho Solar para Telhados Curvos de Telhas foi projetado para a instalação de painéis solares em telhados de telhas curvas. Ele conecta a estrutura do telhado aos trilhos de montagem solar, permitindo que o sistema de fixação acompanhe o formato das telhas curvas.

Marca:

SIC SOLAR

Nº do item.:

SIC-TH-06

Origem do produto:

Fujian, China

Xiamen port

Componentes Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

Clique aqui para saber mais sobre ganchos.

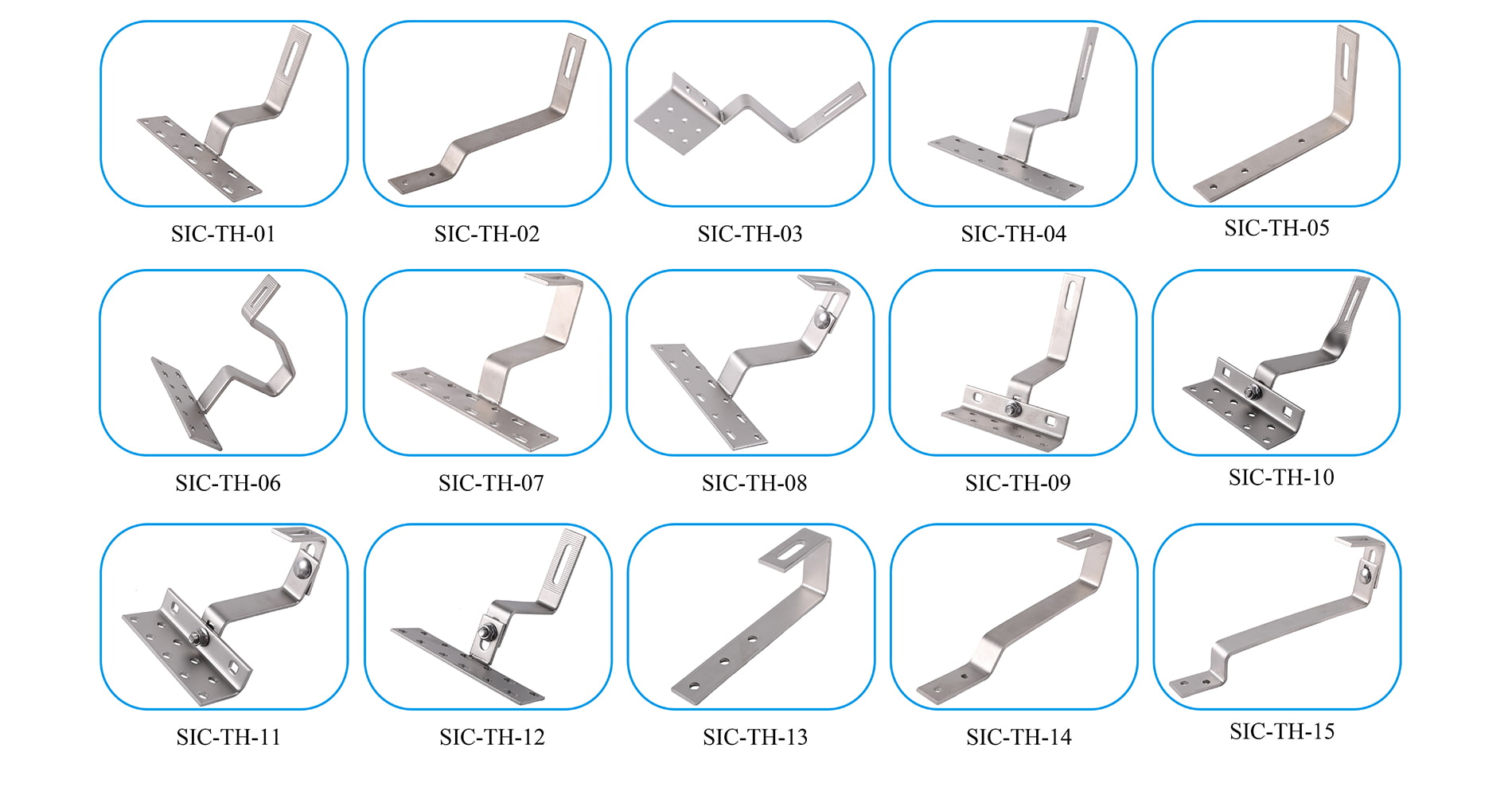

Tile roof hook

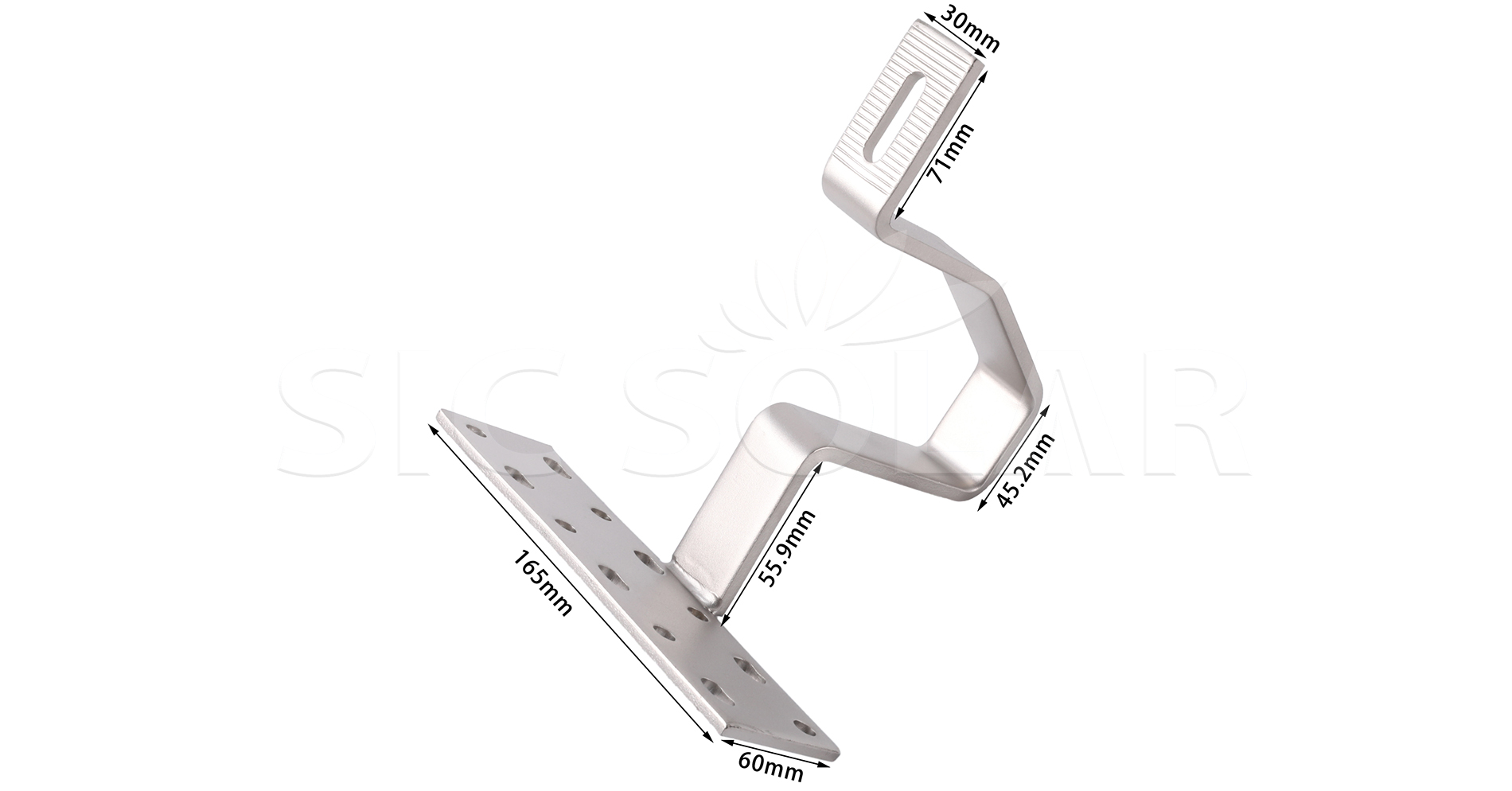

Roof Tile Hook

Name	Gancho para telhado de telha curva solar
Material	SUS304
espessura da chapa metálica	≥4mm
Garantia	10 anos de garantia e 25 anos de vida útil
Local aplicável	Telhado de telha
Faixa de torque do parafuso	25-28 N*m
Valor da resistência ao arrancamento	5 kN
Valor da resistência à pressão	5 kN

1️⃣Inspecione o telhado
Verifique o perfil das telhas, o estado do telhado e a estrutura de suporte. Substitua as telhas danificadas antes da instalação.

2️⃣Marque as posições de fixação.
Planeje a disposição dos painéis e marque as posições dos ganchos de acordo com o espaçamento dos trilhos e o projeto do sistema.

3️⃣Acesse a estrutura do telhado
Com cuidado, levante ou remova as telhas necessárias para localizar as vigas ou outros suportes de carga adequados.

4️⃣Instale o gancho de telhado
Posicione o gancho corretamente e fixe-o à estrutura do telhado com parafusos ou pregos adequados.

5️⃣Conclua a impermeabilização.
Utilize materiais adequados, como arruelas de vedação ou impermeabilizantes, ao redor dos pontos de fixação.

6️⃣Instale os trilhos e painéis.

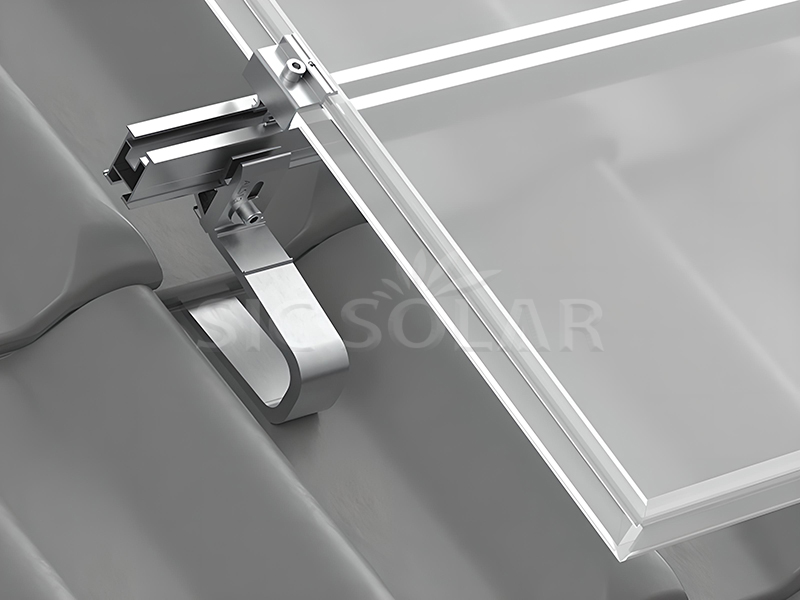

Fixe os trilhos solares aos ganchos, ajuste o alinhamento e prenda os painéis com braçadeiras compatíveis.

7️⃣Realizar uma verificação final
Verifique todos os fixadores, conexões dos trilhos, posições dos azulejos, alinhamento dos painéis e detalhes de impermeabilização.

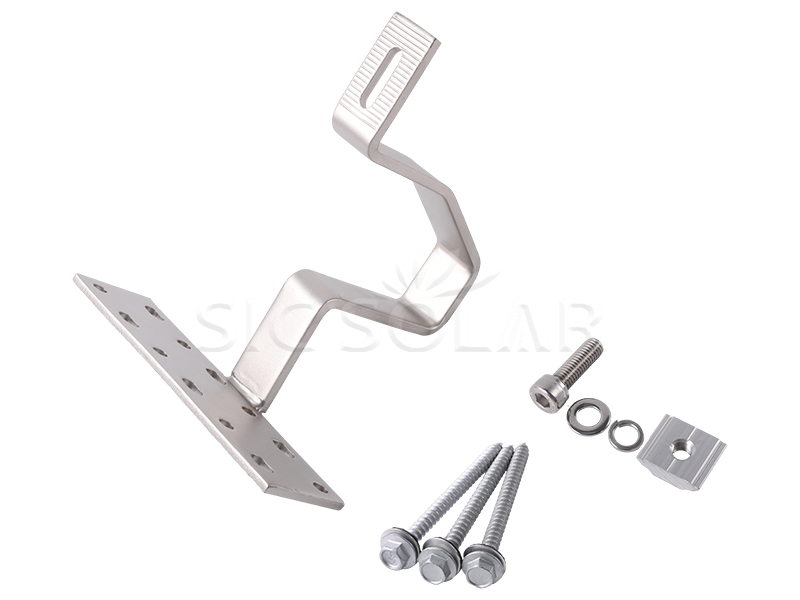

Solar bracket package

☆Suporte de montagem estável:Proporciona uma conexão confiável entre a estrutura do telhado e os trilhos de montagem dos painéis solares.

☆Opções de materiais duráveis:Pode ser fabricado com materiais metálicos adequados para uso prolongado em ambientes externos.

☆Conexão ferroviária fácil:Compatível com trilhos solares adequados e acessórios de montagem comuns.

☆Instalação organizada:Ajuda o sistema de montagem a acompanhar o perfil curvo existente do telhado.

Certificados relacionados

☆Certificado CE:Disponível para o sistema de montagem em telhado com ganchos para telhas solares.

☆Certificado SGS:Disponível para ganchos em aço inoxidável SUS304.

P1: De que material é feito o gancho para telhado solar?
É fabricado em aço inoxidável SUS304, também conhecido como aço inoxidável A2 ou 1.4301 na Europa.

Q2: Quais tratamentos de superfície estão disponíveis para os ganchos de telhado A2?
As opções disponíveis incluem jateamento de areia, acabamentos sem jateamento de areia e passivação.

P3: Como evitar vazamentos no telhado?
Devem ser utilizados rufos, arruelas de vedação e materiais impermeabilizantes adequados em torno dos pontos de fixação, de acordo com os requisitos do sistema de cobertura.

Q4: É compatível com todos os trilhos solares?
Não. A compatibilidade depende do perfil do trilho, do tamanho do parafuso, do desenho da ranhura e do método de conexão. Essas dimensões devem ser confirmadas antes da instalação.

Q5: O gancho de teto pode ser personalizado?
Sim. O formato, as dimensões, a espessura, a posição dos furos e o acabamento da superfície podem ser personalizados de acordo com as necessidades do projeto.
