Telhas planas de concreto torcidas para telhado solar

O Gancho Solar Twist para Telhado de Telhas de Concreto Plano é um componente de montagem especializado, projetado para fixar firmemente um sistema fotovoltaico em telhados de telhas de concreto plano. Seu design inovador de torção garante uma instalação fácil, mantendo a integridade e a resistência à água do telhado.

Marca:

SIC SOLAR

Nº do item.:

SIC-TH-21

Tile Rooftop

Componentes Vídeo Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

Clique aqui para saber mais sobre ganchos.

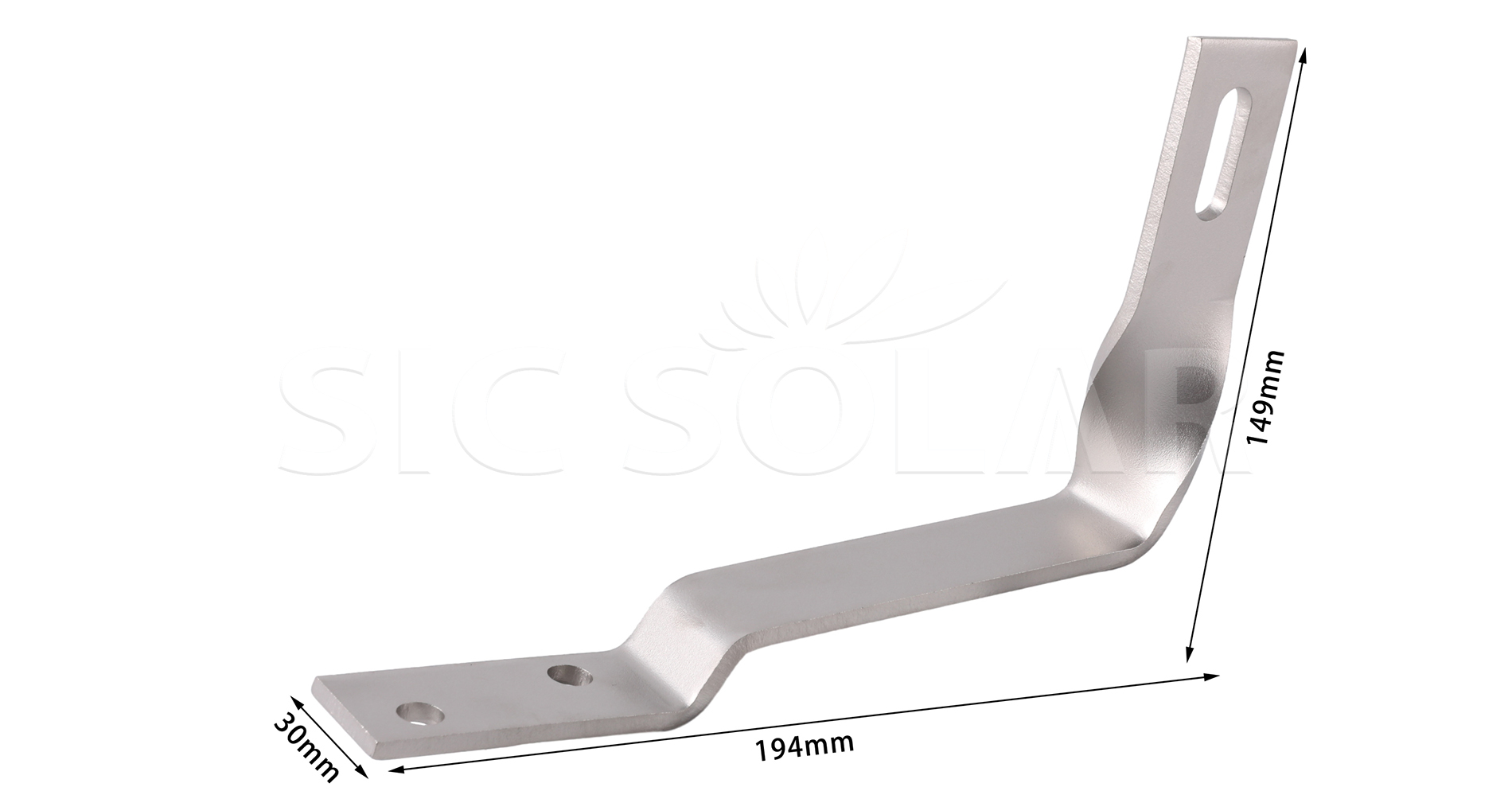

Tile roof hooks

Shingle Tile Roof Hook Slate Roof Hook

N ame	Telhas planas de concreto torcidas para telhado solar
Material	SUS304
espessura da chapa metálica	≥4mm
Garantia	10 anos de garantia e 25 anos de vida útil
Local aplicável	Telhado de telha
Faixa de torque do parafuso	25-28 N*m
Valor da resistência ao arrancamento	5 kN
Valor da resistência à pressão	5 kN

1️⃣ Posicione as vigas – Marque a localização das vigas na placa de concreto plana embaixo.

2️⃣ Levante a peça com cuidado – Levante a peça no ponto de fixação sem danificá-la.

3️⃣ Insira o gancho de torção – Posicione o gancho na viga e gire-o para garantir um encaixe seguro.

4️⃣ Fixe o gancho com parafusos – Use parafusos de aço inoxidável para fixar o gancho na viga.

5️⃣ Ajuste o alinhamento do gancho – Use o design de gancho giratório para alinhar com o trilho de montagem.

6️⃣ Recoloque o azulejo – Coloque o azulejo de volta no gancho, certificando-se de que esteja à prova d'água.

7️⃣ Instale o trilho e o painel – Prenda o trilho ao gancho e, em seguida, use as braçadeiras para montar o painel fotovoltaico.

A embalagem padrão consiste em caixas de papelão com palete de madeira compensada, conforme abaixo. Caixas de madeira podem ser fornecidas mediante solicitação.

Roof hook package

As vantagens são as seguintes:
☆ Alta durabilidade – O melhor aço inoxidável 304 garante 10 anos de garantia e 25 anos de vida útil.
☆ Pré-montagem avançada – Economize custos de mão de obra no local de instalação.

Certificado relacionado

Nosso certificado CE para sistema de fixação de telhas solares em telhados com ganchos é fornecido.

Nosso certificado SGS para o material do gancho -- SUS304

Nosso certificado SGS para o material do parafuso -- SUS304

Q1. De que material é feito o gancho para telhado solar?

Trata-se de aço inoxidável 304, denominado A2 ou aço inoxidável 1.4301 na Europa.

Q2. Qual a espessura dos ganchos de fixação das telhas do seu telhado?

Como de costume, a espessura da placa de base dos ganchos é de 4/5 mm e a espessura do braço é de 5/6 mm.

Com certeza, outras espessuras ou especificações podem ser personalizadas.

3º trimestre. Qual é o tratamento de superfície dos seus ganchos de teto A2?

Estão disponíveis acabamentos jateados, não jateados e passivados.

Q4. Esses ganchos vêm pré-montados antes do envio?
