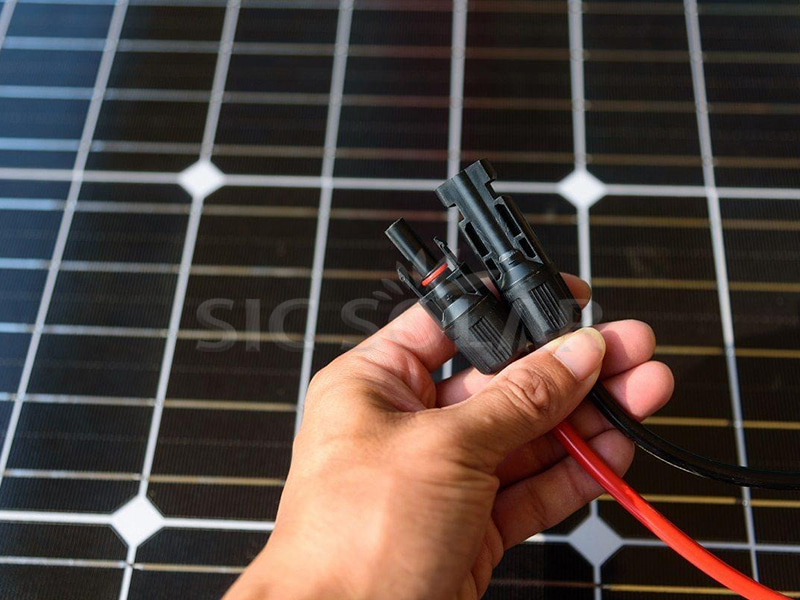

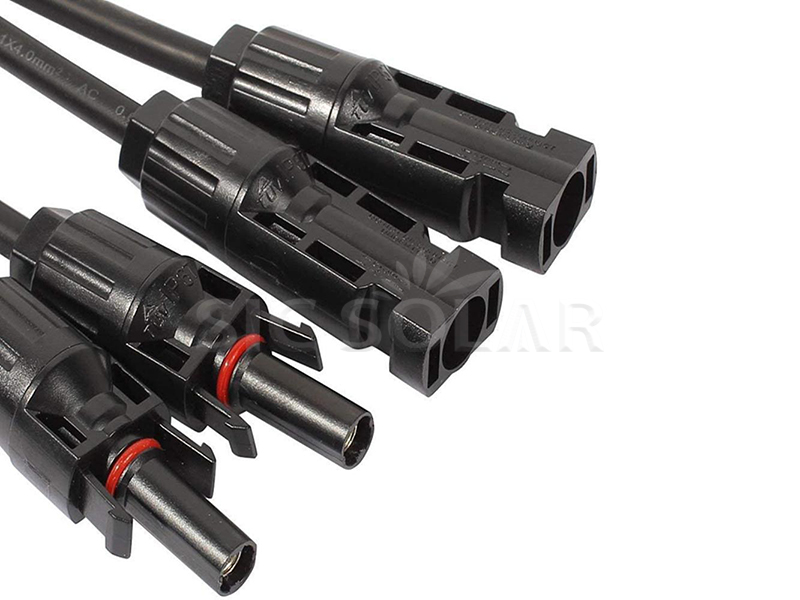

Conector Solar Mc4

O conector solar MC4 é um conector elétrico padronizado, amplamente utilizado em sistemas fotovoltaicos para conectar painéis solares. Projetado para permitir uma conexão fácil e segura, esses conectores garantem uma ligação confiável e resistente às intempéries entre os painéis solares e outros componentes do sistema.

Marca:

SIC SOLAR

Nº do item.:

SIC-MC4

Solar Panel

Projeto Detalhes técnicos Guia de Instalação Pacote

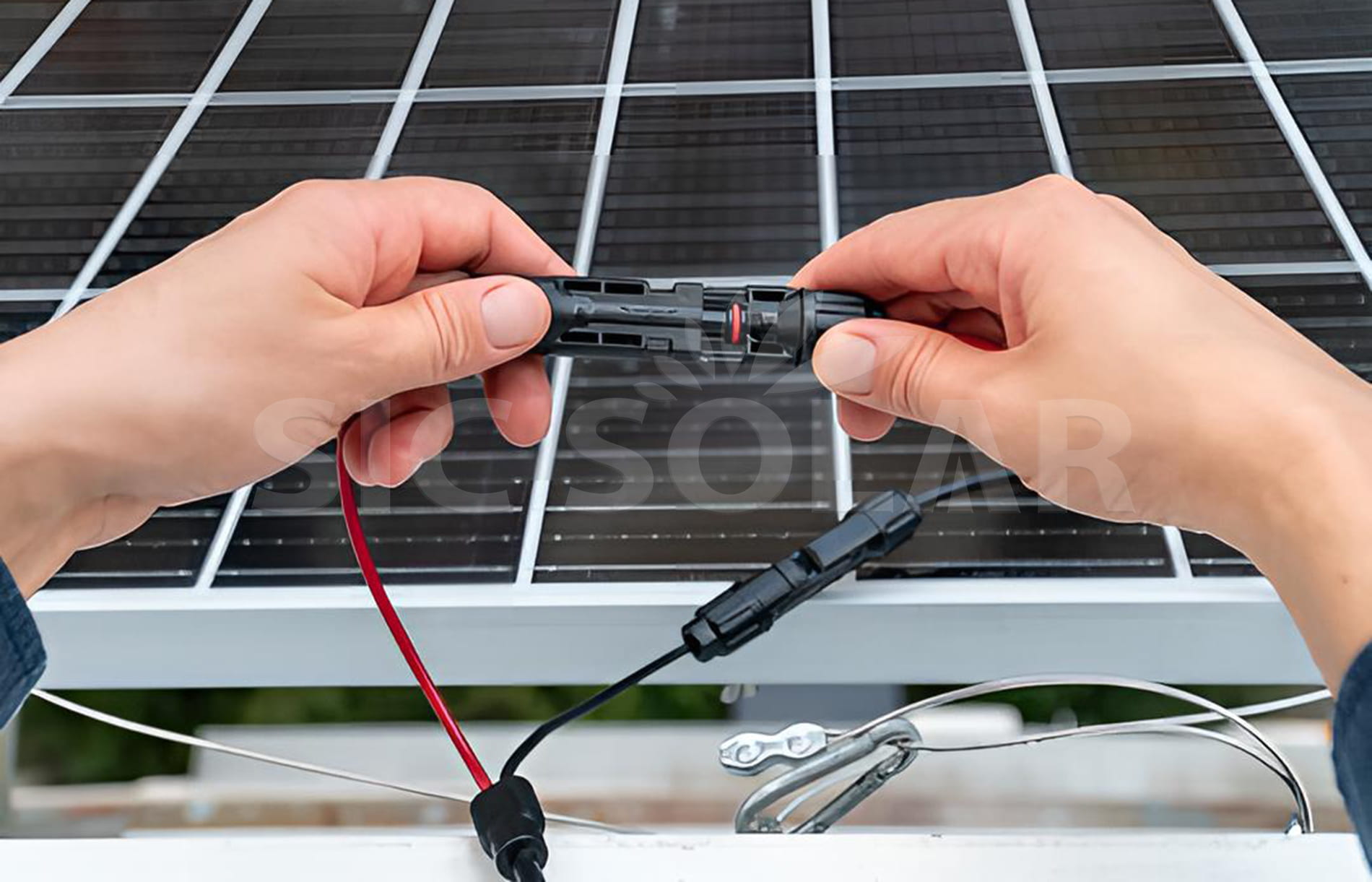

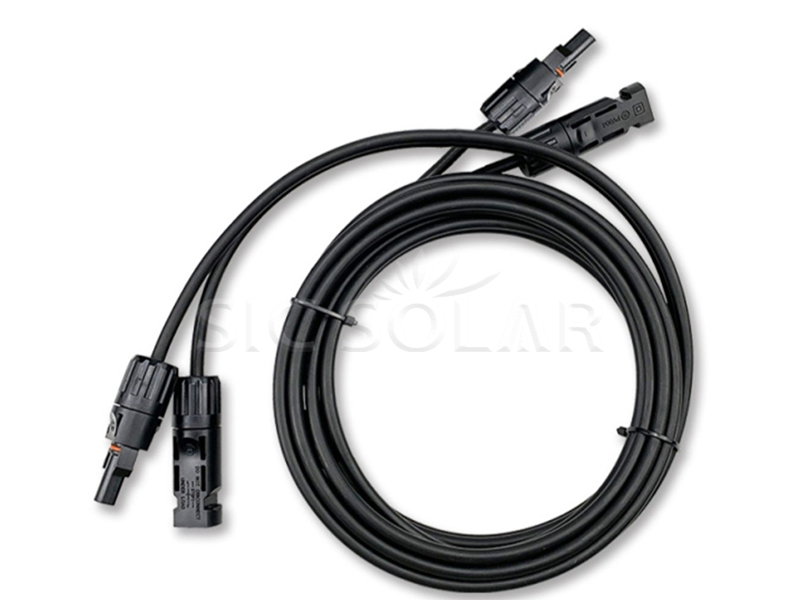

mc4 solar branch connector

Local de instalação	Solar Painel
Garantia	<5 anos
Serviço pós-venda	Garantia de um ano
Material	PC/PPO
Cor	Natural ou personalizado

1️⃣ Desencape os fios

Utilize um alicate de decapagem para remover aproximadamente 6-7 mm da isolação da extremidade do cabo.

2️⃣ Crimpagem dos terminais

Insira os fios desencapados nos pinos de contato de metal.

Utilize a ferramenta de crimpagem para fixar firmemente os terminais nos fios, garantindo uma conexão segura.

3️⃣ Montagem dos conectores

Insira o terminal de crimpagem na carcaça do conector até ouvir um clique, indicando que está encaixado no lugar.

Certifique-se de que o terminal esteja totalmente encaixado e travado no compartimento.

4️⃣ Vede os conectores

Coloque a porca de vedação sobre o cabo e aperte-a contra a carcaça do conector.

Aperte a porca para garantir uma vedação à prova de intempéries, mantendo a classificação IP67 do conector.

5️⃣ Conectando o painel

Alinhe os conectores macho e fêmea e empurre-os juntos até ouvir um clique, indicando uma conexão segura.

Para desconectar os conectores, utilize a ferramenta de desbloqueio MC4 para liberar o mecanismo de travamento com segurança.
