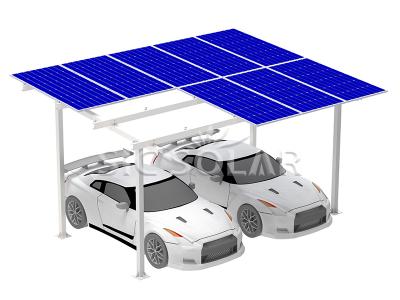

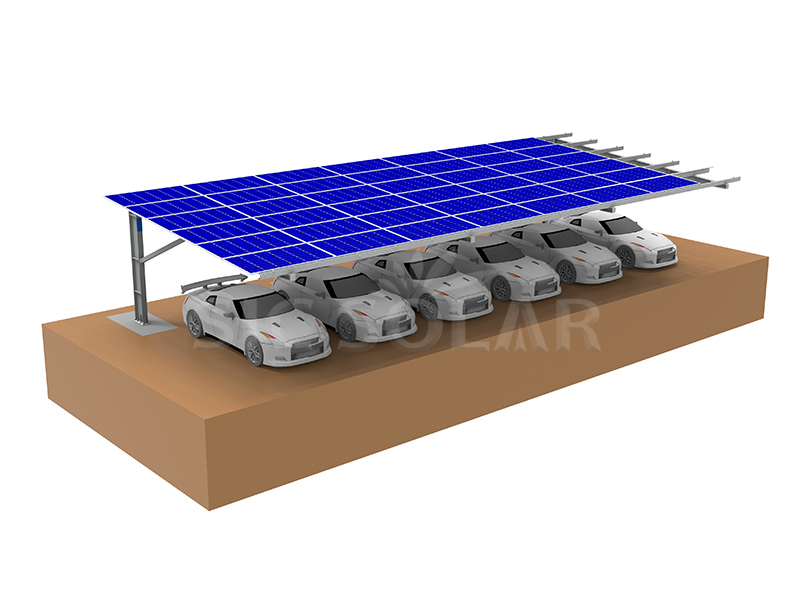

Sistema de montagem de estrutura de estacionamento fotovoltaico em aço carbono para garagem

O sistema de montagem de estrutura de estacionamento fotovoltaico em aço carbono para cobertura de veículos é um sistema robusto que utiliza construção em aço de alta resistência para a instalação de painéis solares, proporcionando também abrigo para veículos.

Marca:

SIC SOLAR

Nº do item.:

SIC-SC2

Ground or Openfiled

Detalhes técnicos Guia de Instalação Pacote Advantage

Montagem de garagem

Nome do produto	Sistema de montagem de estrutura de estacionamento fotovoltaico em aço carbono para garagem
Local de instalação	Chão
Carga de vento	<60M/S
Carga de neve	<1,4 kN/m²
Material	Aço carbono
Cor	Natural ou personalizado
Anticorrosivo	Aço carbono
Garantia	10 anos e 25 anos de tempo de serviço

1️⃣ Avaliação e Projeto do Local

Analisar o layout do estacionamento, a capacidade de suporte do solo e a folga estrutural; determinar as opções de projeto com braço simples ou duplo.

2️⃣ Instalação da Fundação

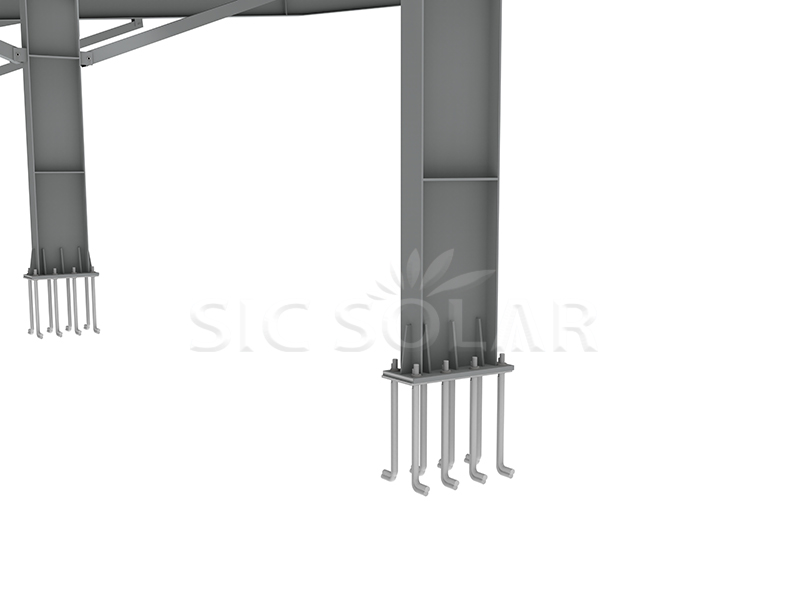

Instale parafusos de ancoragem ou pilares de concreto de acordo com as especificações de engenharia; assegure a verticalidade dentro de uma tolerância de ±10 mm.

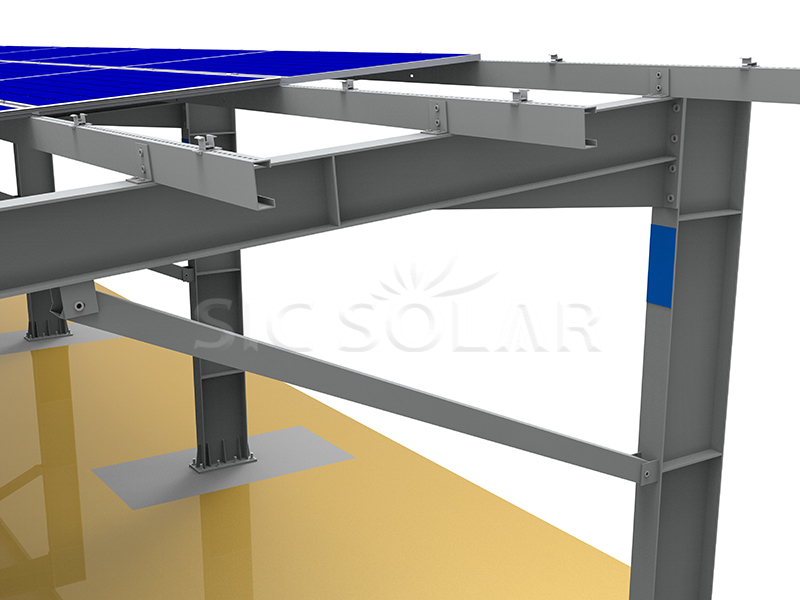

3️⃣ Montagem da estrutura

Instale os braços e suportes; aparafuse as vigas/terças, fixando-as inicialmente de forma frouxa para facilitar o alinhamento.

4️⃣ Conexão do suporte de inclinação e trilho

Fixe os suportes de inclinação aos braços de apoio nos ângulos projetados; deslize o trilho nos suportes e aperte os fixadores manualmente.

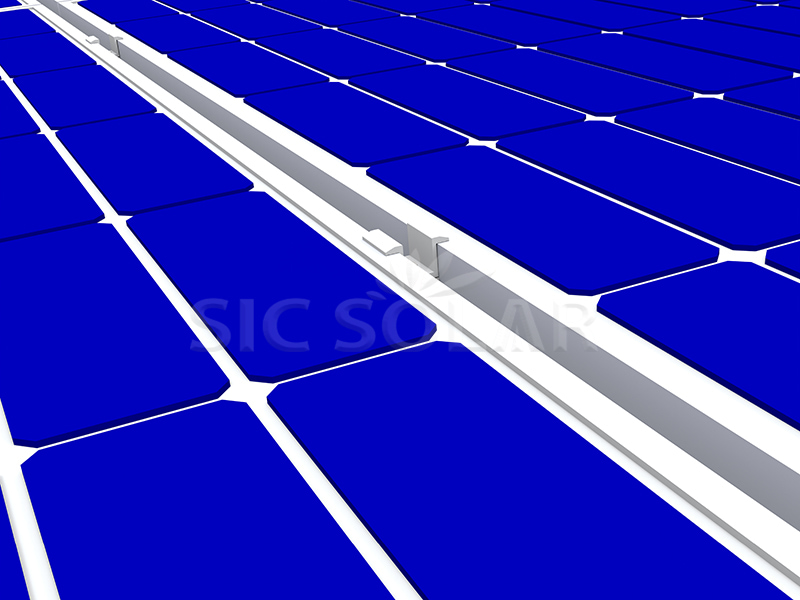

5️⃣ Instalação do módulo

Coloque o módulo no trilho, insira as braçadeiras de aço inoxidável e aperte-as com um torque de 15-20 Nm usando uma chave calibrada.

6️⃣ Aterramento

Conecte a estrutura do módulo e o trilho ao sistema de aterramento usando terminais específicos; verifique a continuidade de acordo com as especificações locais.

7️⃣ Inspeção Final

Verifique o torque de todos os parafusos, inspecione quanto a danos no revestimento e confira os ângulos de inclinação e as folgas.

Nossa embalagem padrão para perfis longos de alumínio é um palete de aço, enquanto os componentes menores de alumínio são embalados em caixas de papelão com paletes de madeira compensada.

package for solar carport mount

As vantagens são as seguintes:

☆ A garagem solar pode ser personalizada de acordo com o tamanho do seu terreno.

☆ Alta durabilidade – O melhor alumínio AL6005-T5 garante 10 anos de garantia e 25 anos de vida útil.

☆ O perfil de alumínio é muito leve e fácil de instalar. Também é anticorrosivo.

☆ Estrutura principal pré-montada – reduz significativamente os custos de mão de obra no local da instalação.

Certificado relacionado

Relatório de Análise de Resistência -- as fixações serão testadas para atender à sua meta de resistência, como velocidade do vento e carga de neve.
