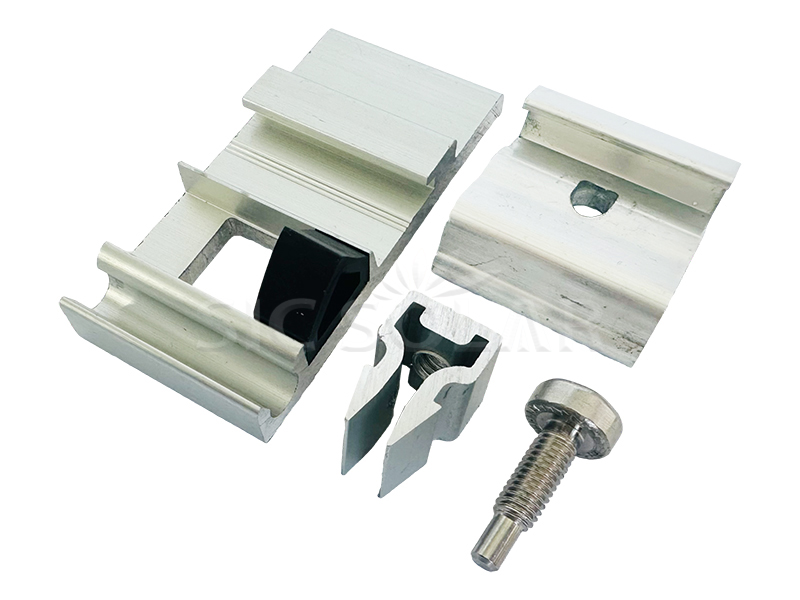

Conector cruzado tipo R para emenda de trilho solar

O conector transversal tipo R para emenda de trilhos solares é um componente essencial para conectar e estender trilhos de montagem em sistemas fotovoltaicos. Ele permite uma conexão perfeita entre duas seções de trilho, garantindo integridade estrutural e continuidade em toda a instalação solar.

Marca:

SIC SOLAR

Nº do item.:

SIC-RS-R

Cor:

NATURE

Solar Rail

Componentes Detalhes técnicos Guia de Instalação Pacote Advantage

Clique aqui para saber mais sobre emendas.

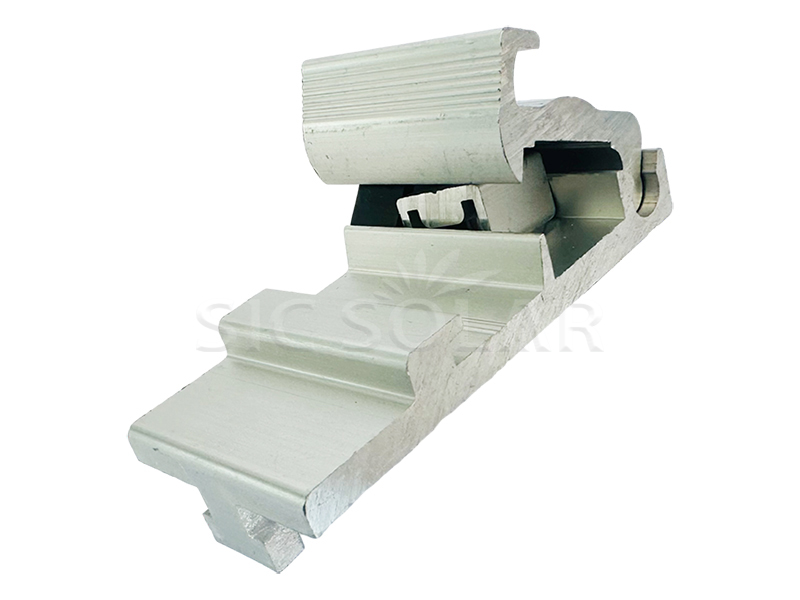

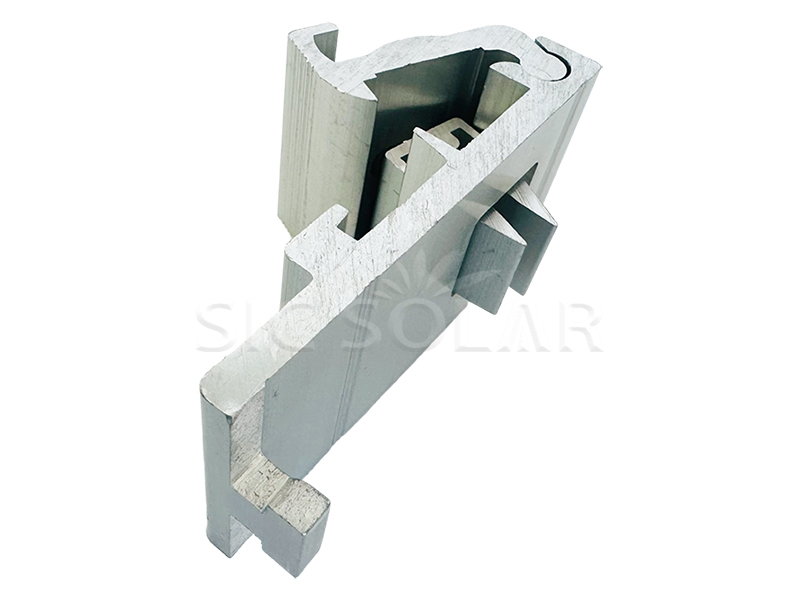

Photovoltaic rail splice bracket

Local de instalação	Trilho solar
Carga de vento	<60M/S
Carga de neve	<1,4 kN/m²
Material	AL6005-T5
Cor	Natural ou personalizado
Anticorrosivo	Alumínio anodizado e aço inoxidável
Garantia	10 anos e 25 anos de tempo de serviço

1️⃣ Alinhe os conectores com as extremidades dos trilhos: Coloque o conector transversal tipo R na interseção dos dois trilhos (horizontal e vertical).

2️⃣ Fixação com parafusos através de furos pré-perfurados: Alinhe os furos do conector com os furos do trilho e fixe com parafusos e porcas de aço inoxidável.

3️⃣ Aperte firmemente para garantir a conexão estrutural: Aperte todas as conexões firmemente usando as ferramentas apropriadas.

4️⃣ Verificar alinhamento e suporte: Antes de prosseguir, certifique-se de que os trilhos estejam nivelados e que os conectores transversais estejam seguros.

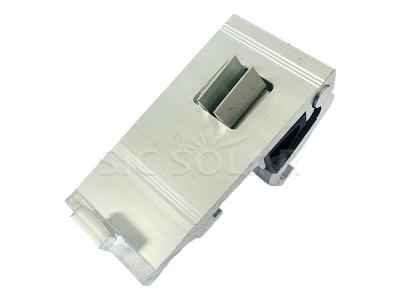

Aluminium profile connector

As vantagens são as seguintes:

☆ Diversas emendas de trilhos podem ser oferecidas para diferentes tipos de trilhos, a fim de estender todo o seu comprimento.

☆ Alta durabilidade – O melhor alumínio AL6005-T5 garante 10 anos de garantia e 25 anos de vida útil.

☆ Emendas de trilhos pré-montadas – reduzem significativamente os custos de mão de obra no local da instalação.

Certificado relacionado

Certificado de qualidade do alumínio -- Lista de composição do AL6005-T5
