Sistema de montagem de painéis solares fotovoltaicos com lastro para telhados

O sistema de montagem de painéis solares fotovoltaicos com lastro foi projetado para fixar painéis solares com segurança em telhados planos ou com pouca inclinação, sem a necessidade de perfurações no telhado. Ele utiliza o peso do lastro para garantir a segurança dos painéis solares.

Marca:

SIC SOLAR

Nº do item.:

SIC-BM

Flat roof or ground

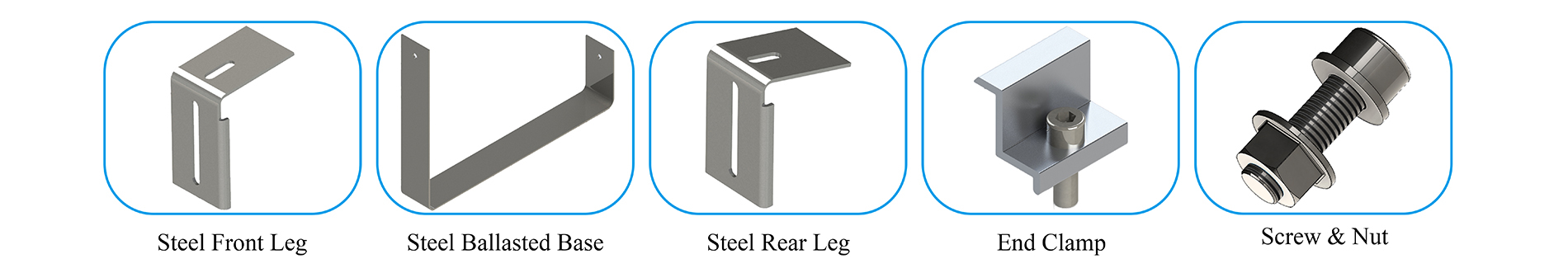

Componentes Projeto Vídeo Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

Clique aqui para saber mais sobre os produtos.

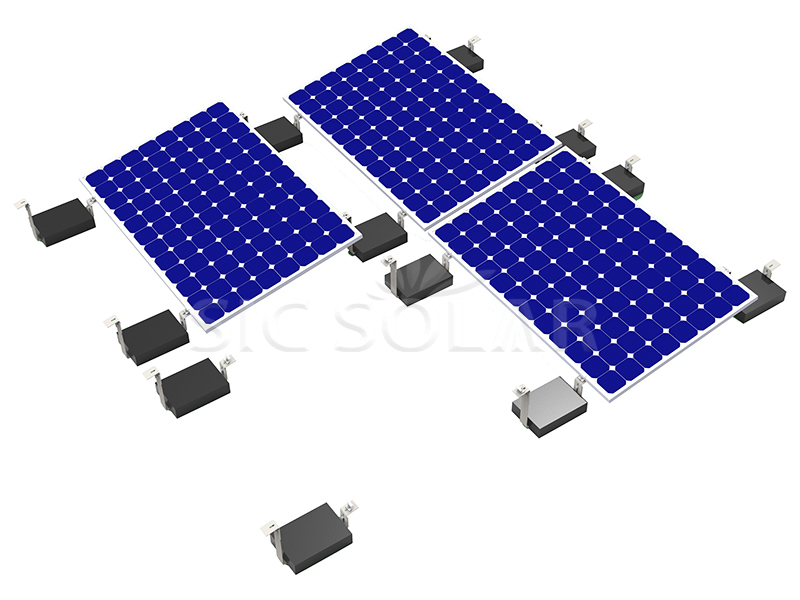

Flat Roof Ballasted Solar Mounting System

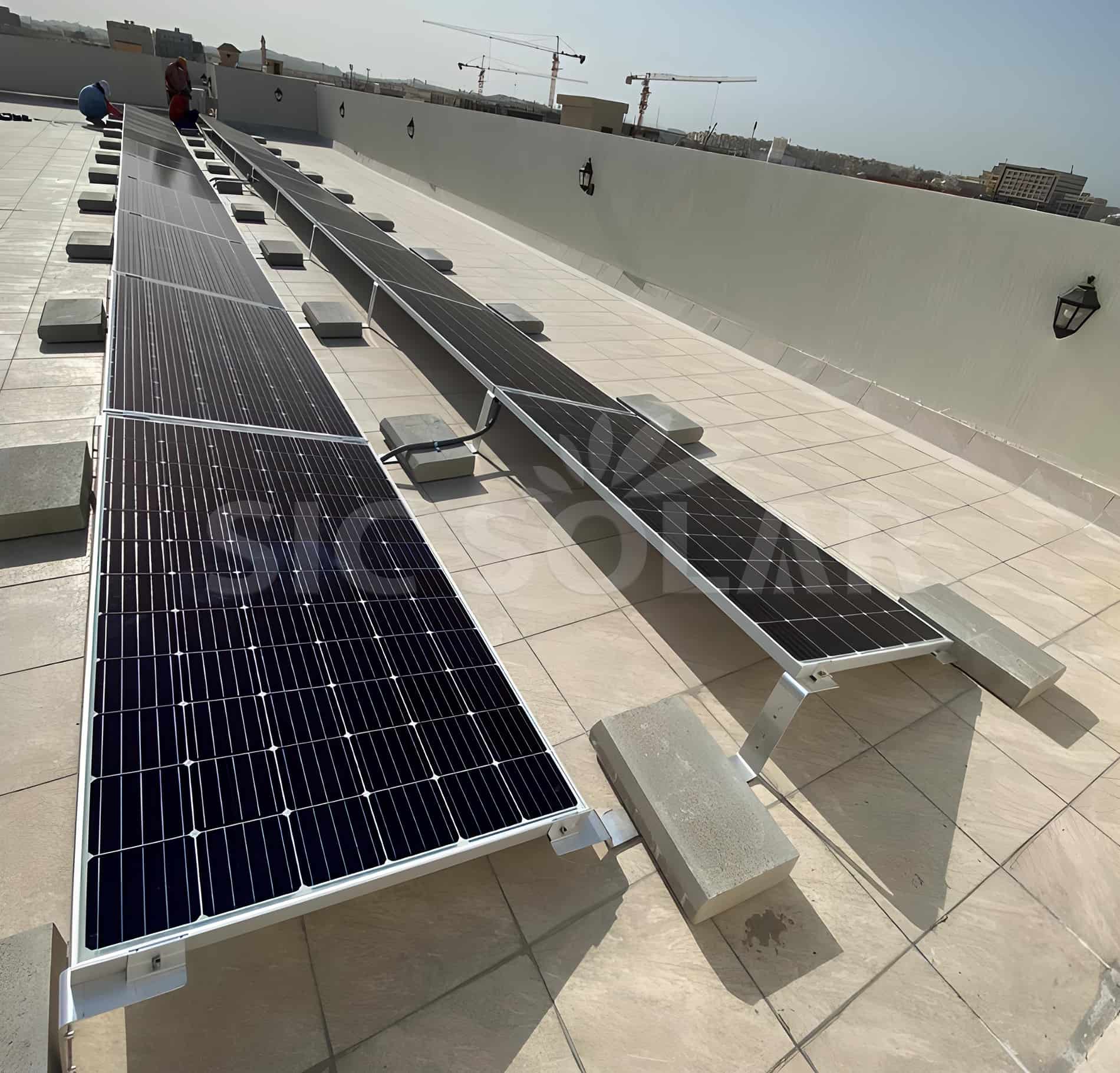

Steel ballast ground mount

Nome do produto	Sistema de montagem de painéis solares fotovoltaicos com lastro para telhados
Local de instalação	Telhado plano ou térreo
Carga de vento	<60M/S
Carga de neve	<1,4 kN/m²
Ângulo de instalação	10°
Material	Aço galvanizado a quente Q235B, alumínio 6005-T5 e aço inoxidável 304.
Cor	Natural ou personalizado
Anticorrosivo	Aço galvanizado a quente e aço inoxidável
Garantia	10 anos e 25 anos de tempo de serviço

1️⃣ Projeto e Avaliação de Carga

Analise a capacidade do telhado, as cargas de vento/neve e otimize o layout do conjunto de painéis solares.

2️⃣ Instalar a estrutura de suporte

Posicione as estruturas de acordo com os desenhos de layout.

3️⃣ Adicionar blocos de lastro

Carregue blocos de concreto ou de pavimentação em paletes designados para fixar o sistema.

4️⃣ Instalar painéis solares

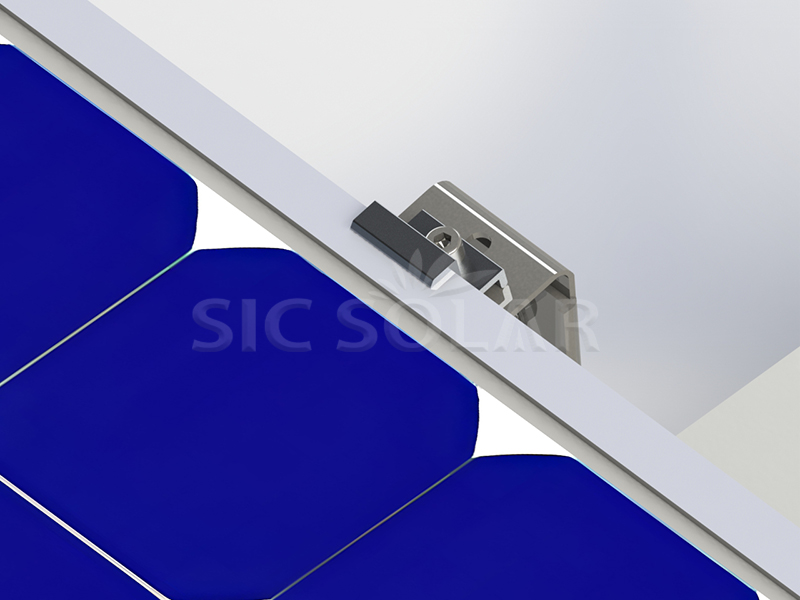

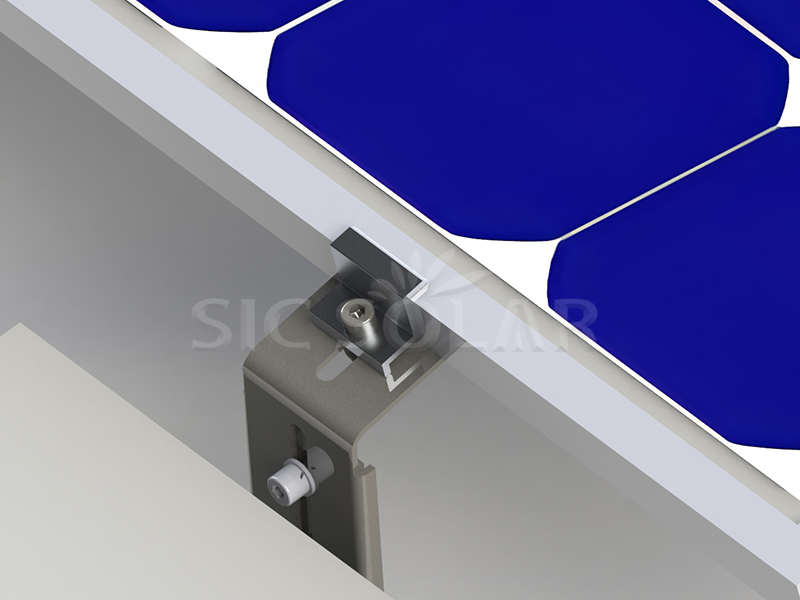

Fixe os painéis solares utilizando braçadeiras de alumínio nas extremidades.

5️⃣ Fiação e Aterramento

Indique o caminho da fiação, adicione terminais/clipes de aterramento e assegure-se de que os requisitos de segurança sejam atendidos.

A embalagem padrão consiste em caixas de papelão com palete de madeira compensada, conforme abaixo. Caixas de madeira podem ser fornecidas mediante solicitação.

Roof hook package

As vantagens são as seguintes:

☆ Fácil de usar - Apenas estrutura de lastro e parafusos.

☆ Alta durabilidade – O melhor aço garante 10 anos de garantia e 25 anos de vida útil.

☆ O aço galvanizado a quente Q235B atende a requisitos de alta resistência, além de ser anticorrosivo.

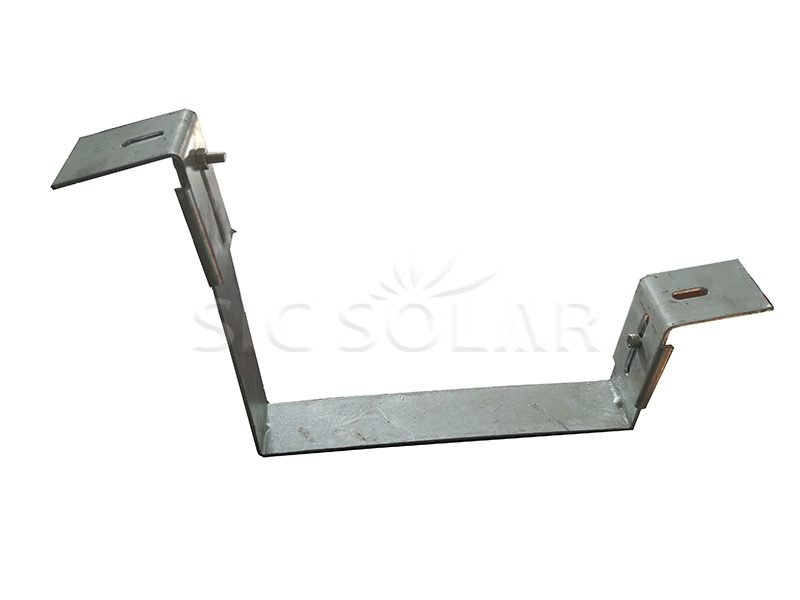

☆ Estrutura de lastro ajustável pré-montada – reduz significativamente os custos de mão de obra no local de instalação.

Certificado relacionado

Relatório de Análise de Resistência -- as fixações serão testadas para atender à sua meta de resistência, como velocidade do vento e carga de neve.

Q1. Vocês podem fornecer um suporte lastreado leste-oeste?

Sim.

Q2. Qual é o peso de um objeto lastreado?

Isso dependerá da velocidade do vento e da quantidade de neve acumulada na região do cliente.
