Braçadeiras intermediárias de alumínio para painéis solares

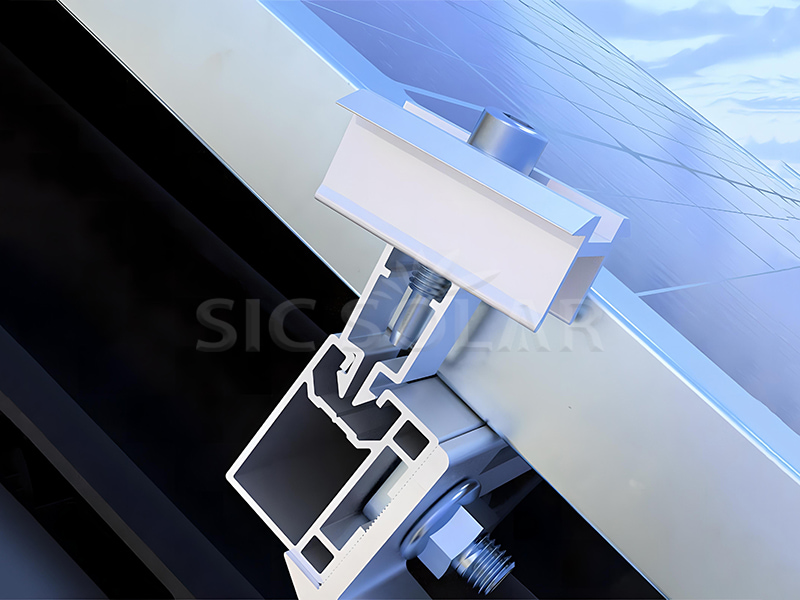

Os grampos de fixação rápida de alumínio para painéis solares são peças-chave em sistemas fotovoltaicos, projetados para fixar as laterais dos painéis solares em trilhos-guia de alumínio. Eles ficam posicionados entre os painéis, mantendo o espaçamento e o alinhamento corretos, além de facilitar a instalação.

Marca:

SIC SOLAR

Nº do item.:

SIC-IC-HM

Xiamen, China

Componentes Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

Clique aqui para saber mais sobre grampos intermediários.

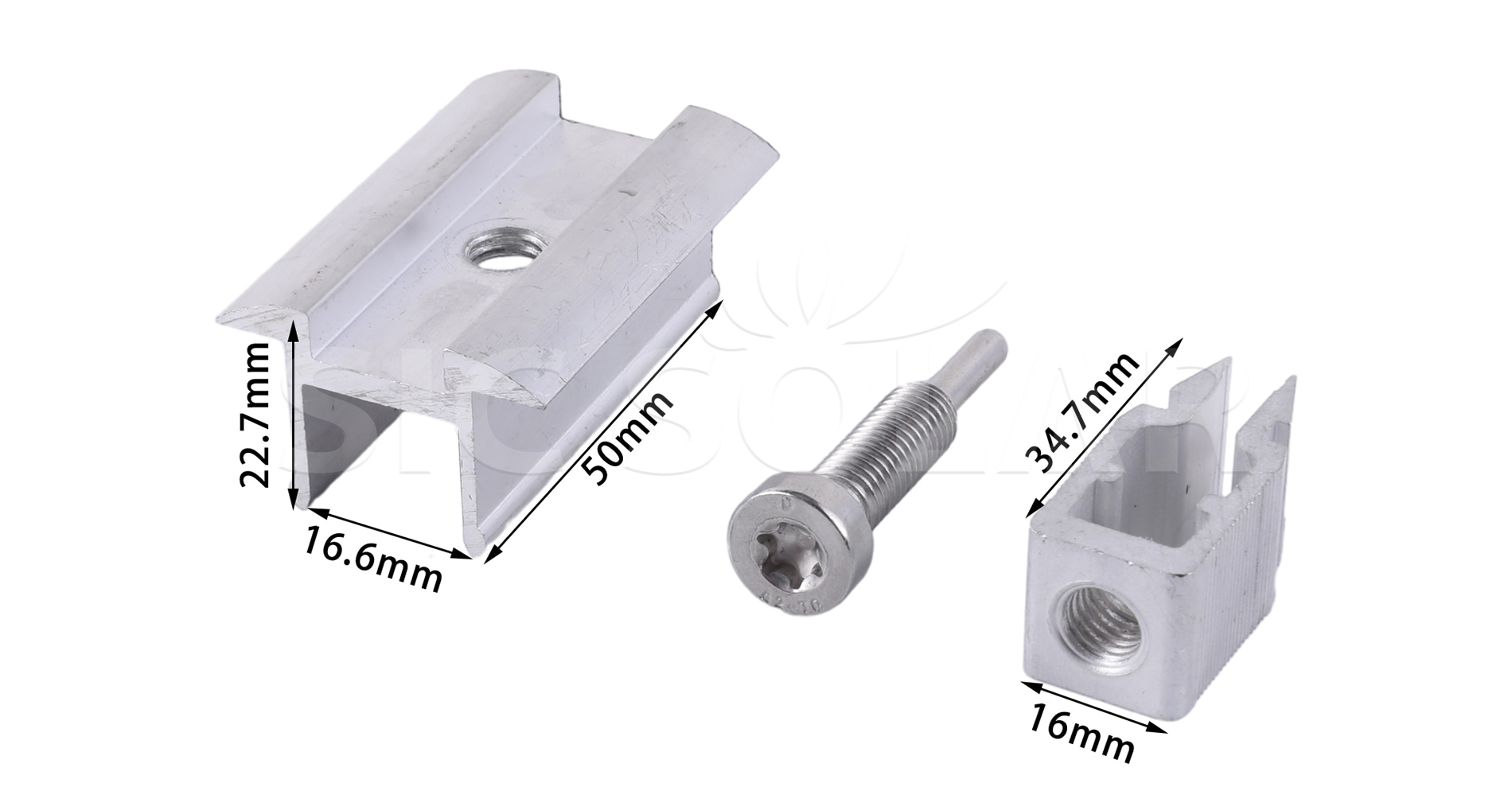

Rapid Fixing Mid Clamp

Nome	Braçadeiras intermediárias de alumínio para painéis solares
Material	AL 6005-T5
Filme de óxido	≧10um
Garantia	25 ANOS
Altura do painel aplicável	30-40mm
Faixa de torque do parafuso	10-12 N*m
Valor da resistência ao arrancamento	5 kN

1️⃣ Coloque o primeiro painel no trilho de montagem.

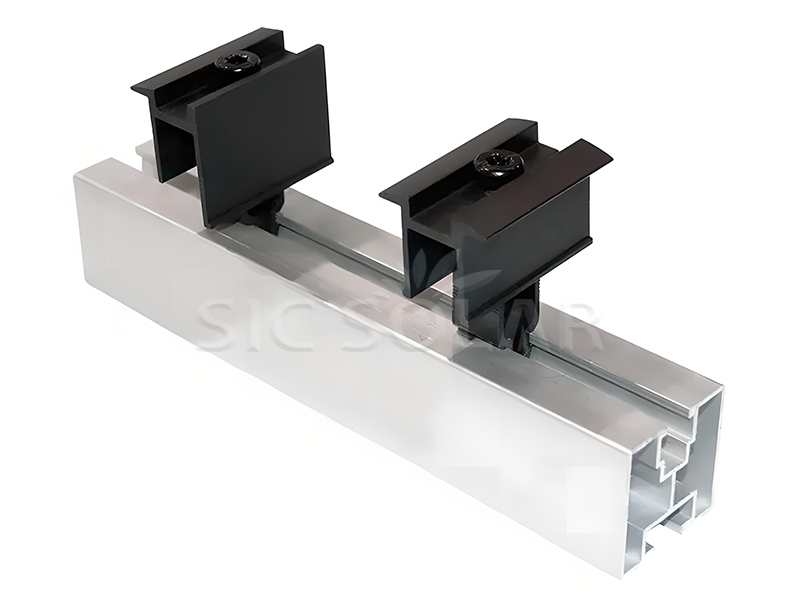

2️⃣ Coloque a braçadeira central de liberação rápida entre o primeiro e o segundo painéis.

3️⃣ Deslize os parafusos através da braçadeira para dentro das ranhuras do trilho.

4️⃣ Aperte a braçadeira uniformemente com uma chave dinamométrica ou uma chave de fenda.

5️⃣ Repita o processo para todos os painéis e adicione grampos de fixação nas duas extremidades.

Solar bracket package

☆ A instalação é rápida — basta pressionar as braçadeiras no trilho.

☆ Fabricadas em alumínio AL6005-T5, estas braçadeiras oferecem durabilidade com 10 anos de garantia e até 25 anos de vida útil.

☆ Eles resistem bem à corrosão.

Certificado relacionado

☆ Certificado de qualidade do alumínio – Lista de composição do AL6005-T5.

☆ Certificado SGS para o material do parafuso – SUS304.

Q1. Os parafusos também podem ser feitos na cor preta?

Sim.

Q2. Qual é a faixa de ajuste da braçadeira rápida intermediária/final?

Temos dois tipos. Um é de 30-35 mm e o outro é de 30-40 mm.

Q3. As braçadeiras podem ser personalizadas?

Sim.
