Componente de suporte solar com fixação rápida e central

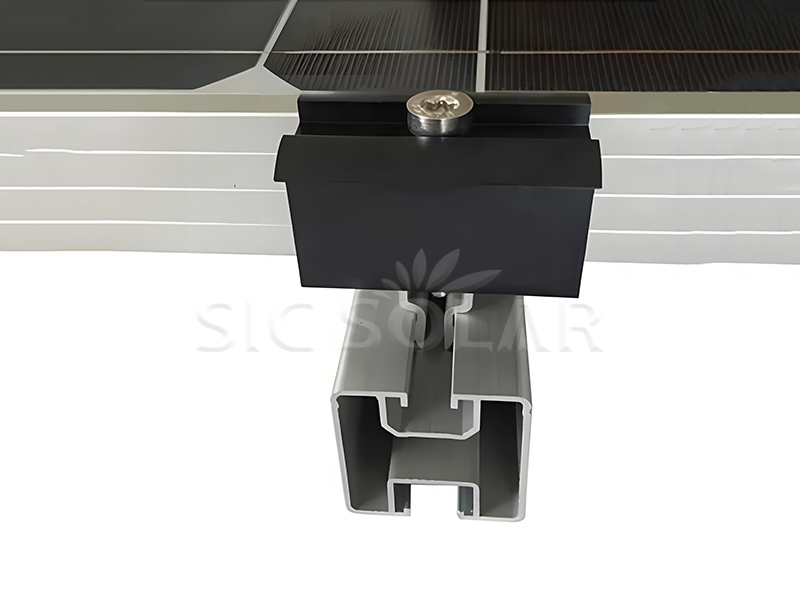

O Suporte Solar com Fixação Rápida e Central é uma solução de montagem especializada, projetada para fixar com segurança painéis solares em sistemas fotovoltaicos. O módulo é posicionado entre painéis adjacentes, garantindo alinhamento adequado, estabilidade e facilidade de instalação, tornando-o ideal para uma ampla gama de projetos solares.

Marca:

SIC SOLAR

Nº do item.:

SIC-IC-A

Xiamen, China

Componentes Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

Clique aqui para saber mais sobre grampos intermediários.

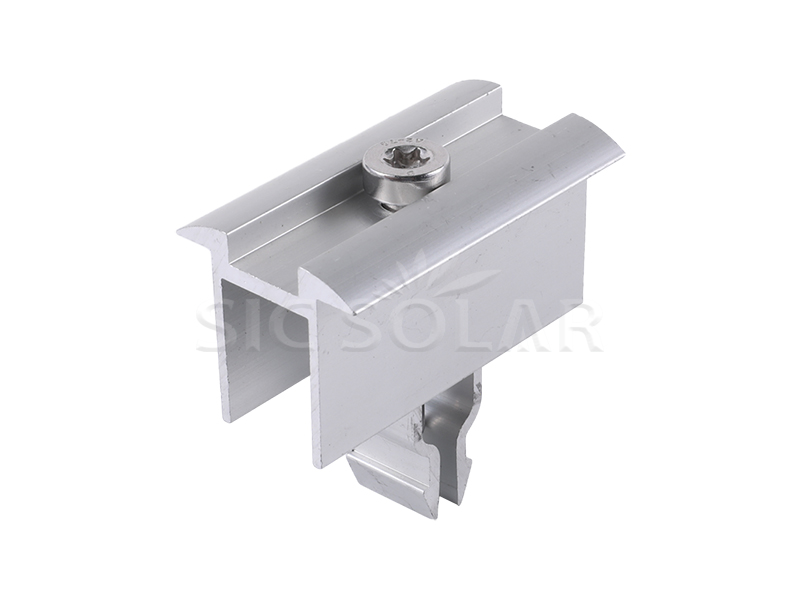

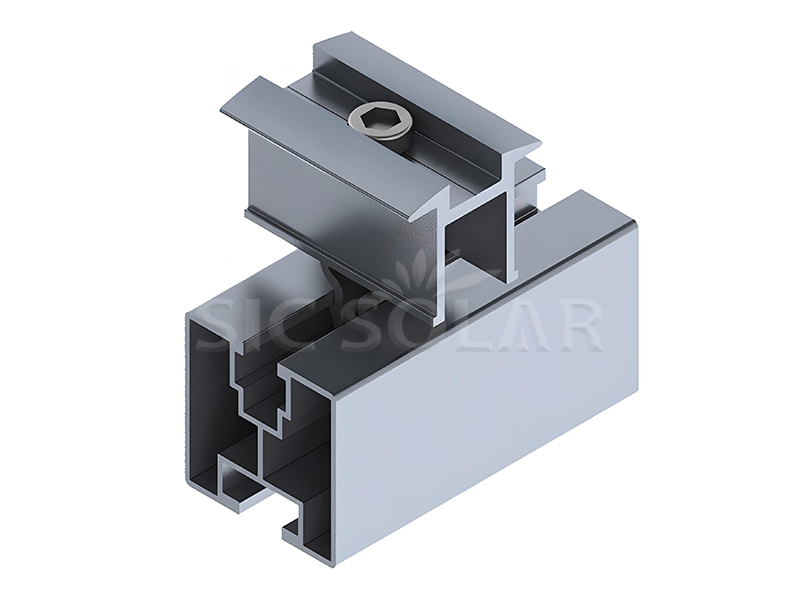

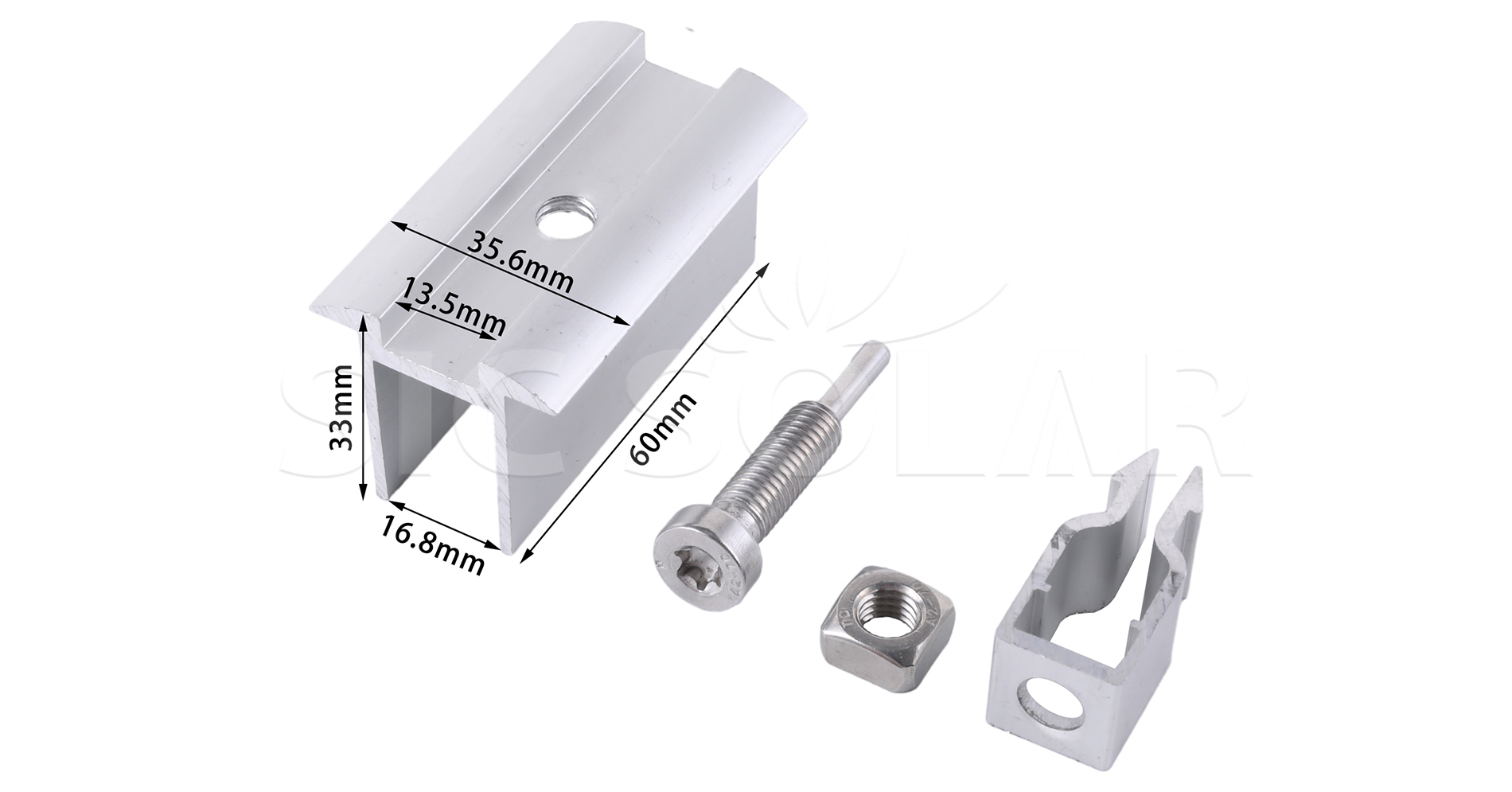

Rapid Fixing Mid Clamp

Nome	Componente de suporte solar com fixação rápida e central
Material	AL 6005-T5
Filme de óxido	≧10um
Garantia	25 ANOS
Altura do painel aplicável	30-40mm
Faixa de torque do parafuso	10-12 N*m
Valor da resistência ao arrancamento	5 kN

1️⃣ Posicione os painéis: Coloque dois painéis solares lado a lado no trilho de montagem.

2️⃣ Insira os clipes centrais: Instale os clipes de fixação rápida entre os dois painéis e alinhe-os com a estrutura do módulo.

3️⃣ Fixação aos trilhos: Insira os parafusos através dos clipes e nos canais dos trilhos.

4️⃣ Aperte: Use uma chave inglesa ou uma chave de fenda para apertar bem os clipes e fixar os painéis no lugar.

5️⃣ Repita: Repita este processo em toda a matriz, fixando cada linha de módulos com os clipes centrais e laterais.

Solar bracket package

As vantagens são as seguintes:

☆ Instalação rápida — Basta pressionar com firmeza contra o trilho.

☆ Alta durabilidade – O melhor alumínio AL6005-T5 garante 10 anos de garantia e 25 anos de vida útil.

☆ Anticorrosivo

Certificado relacionado

Certificado de qualidade do alumínio -- Lista de composição do AL6005-T5

Certificado SGS para material do parafuso -- SUS304

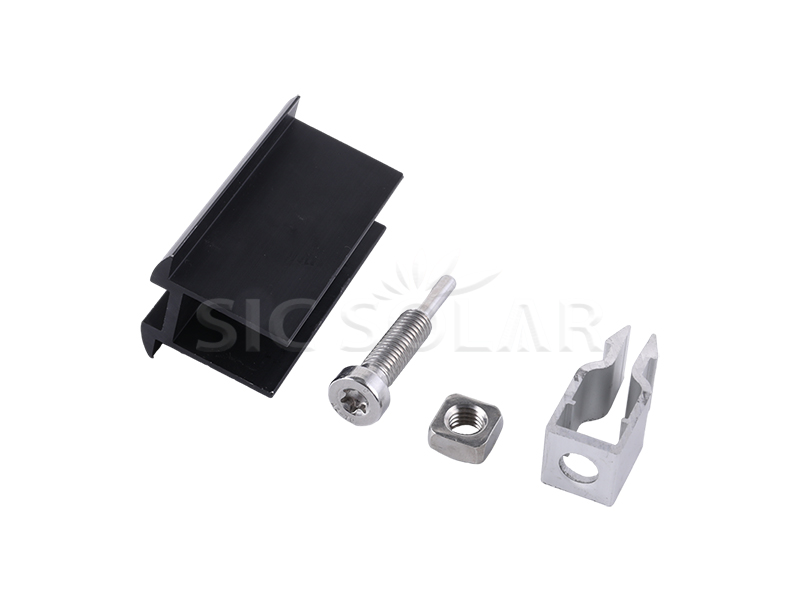

Q1. Os parafusos também podem ser feitos na cor preta?

Sim.

Q2. Qual é a faixa de ajuste da braçadeira rápida intermediária/final?

Temos dois tipos. Um é de 30-35 mm e o outro é de 30-40 mm.

Q3. As braçadeiras podem ser personalizadas?

Sim.
