Lar Produtos Componentes solares Mini trilho Suporte solar tipo U mini trilho
Railless mounting solution for pitched metal roof
Railless mounting solution for pitched metal roof
Railless mounting solution for pitched metal roof

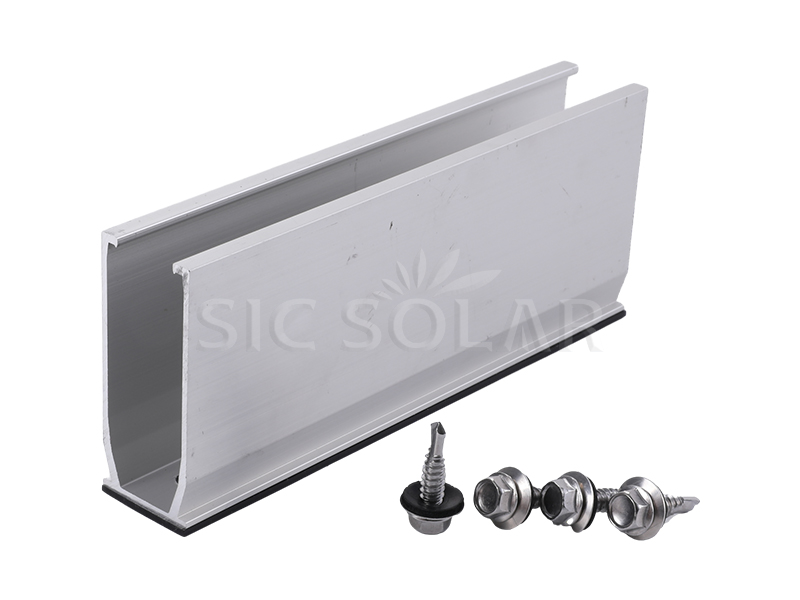

Suporte solar tipo U mini trilho

O sistema de fixação solar tipo U mini rail é uma solução compacta e eficiente para a instalação de painéis solares, projetada para instalações pequenas, residenciais ou de baixo perfil. O sistema de suporte utiliza um perfil em forma de U, que fixa os painéis solares com segurança, oferecendo diversas vantagens importantes em termos de durabilidade, flexibilidade e facilidade de instalação.

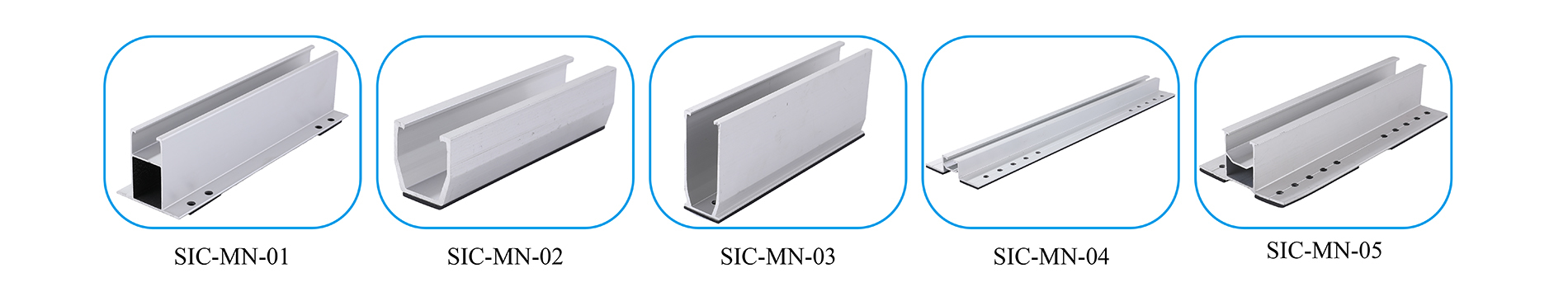

  • Nº do item.:

    SIC-MN-03
  • :

    Xiamen port

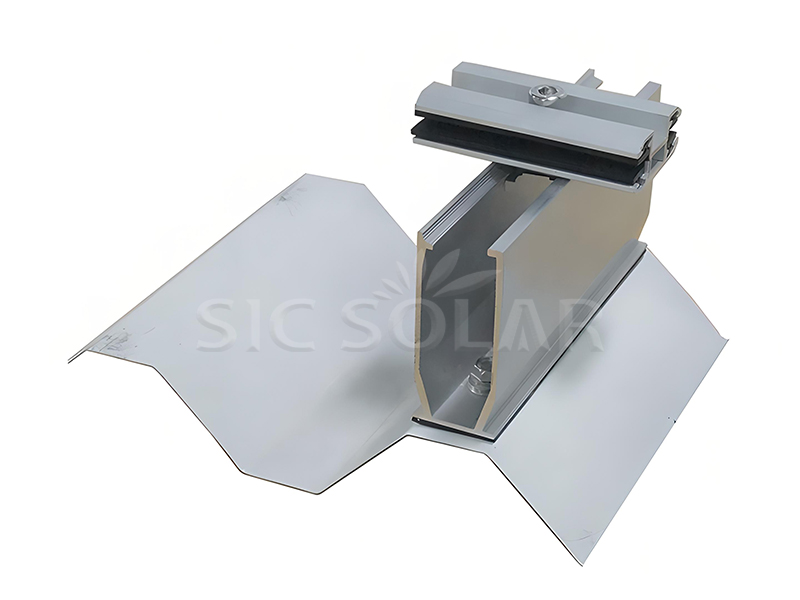

Mini rail for metal roof

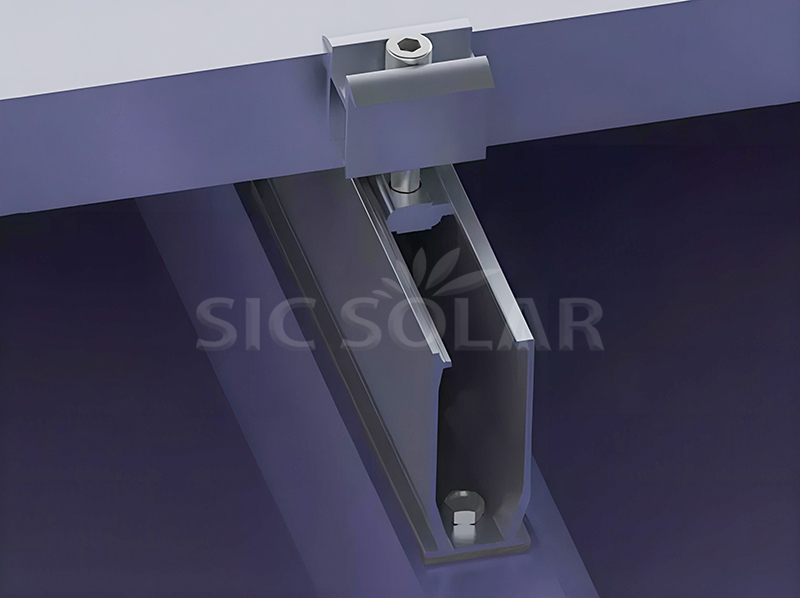

Suporte solar tipo U mini trilho É a maneira mais simples e com melhor custo-benefício de instalar painéis solares, podendo ser adaptada a telhados metálicos ondulados, trapezoidais, com juntas de encaixe e outros tipos de telhados metálicos, e compatível com EPDM, que possui função impermeável.

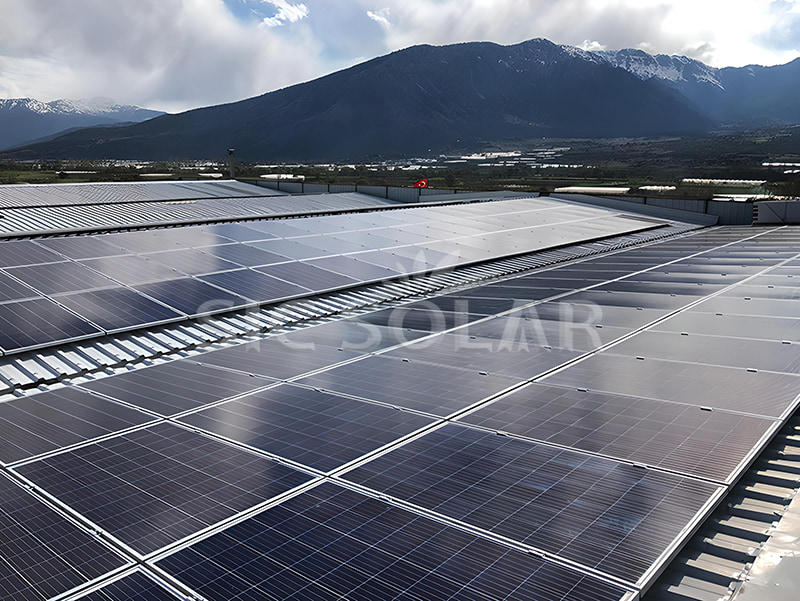

Solar mount racking

Suporte solar tipo U mini trilho Permite a fácil alteração da orientação do módulo, e o comprimento do trilho pode ser personalizado de acordo com as especificações da telha metálica.

Os painéis são fixados diretamente no telhado metálico com mini trilhos e grampos, o que permite economizar mão de obra e tempo de instalação.

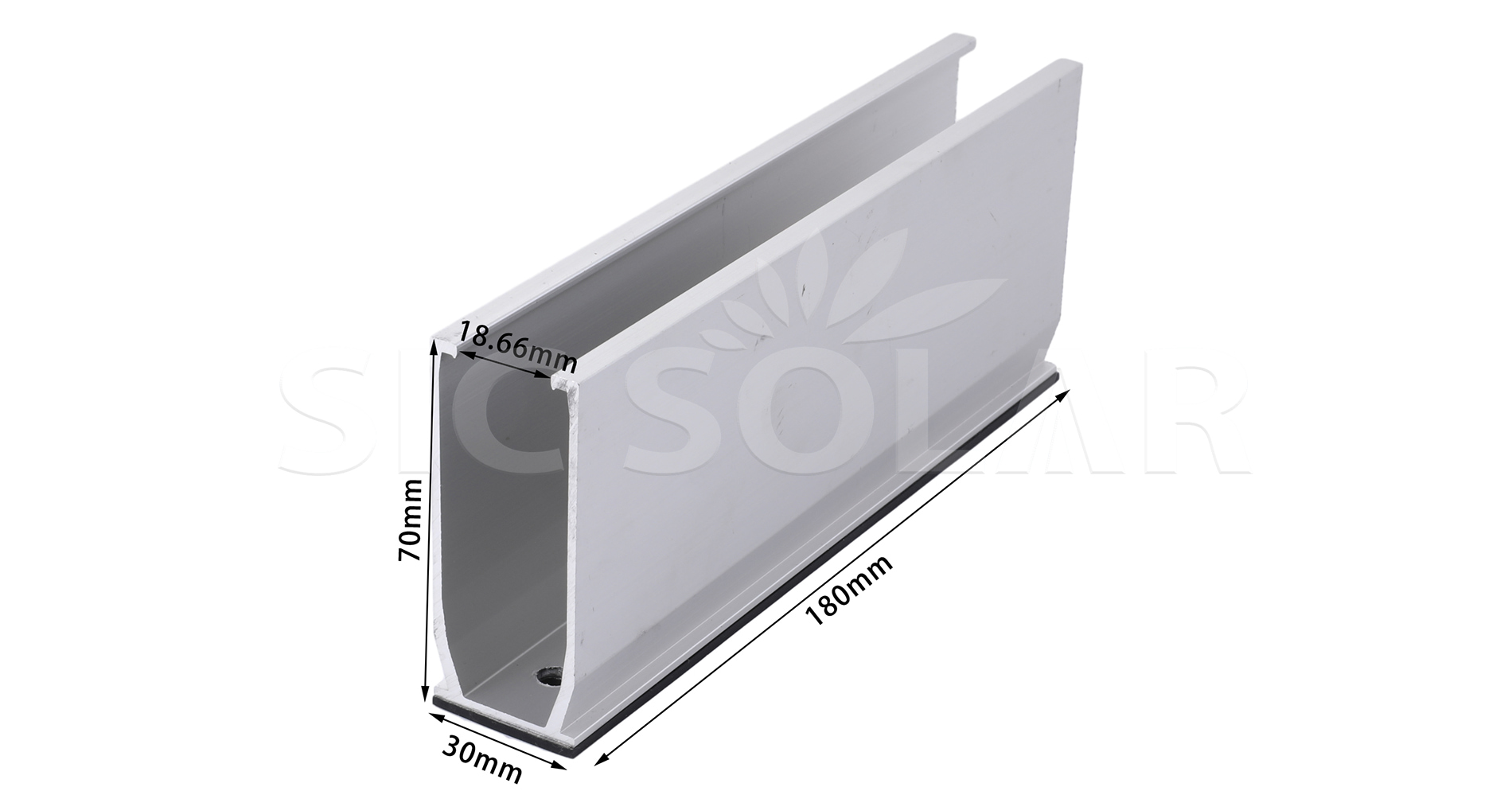

Mini Rail Solar

Nome Suporte solar tipo U mini trilho

Local de instalação

Telhado metálico inclinado

Carga de vento

<60M/S

Carga de neve

<1,4 kN/m²

Material

AL6005-T5

Cor

Prata e Preto

Anticorrosivo

Alumínio anodizado

Garantia

10 anos e 25 anos de tempo de serviço

1️⃣ Marque o ponto de montagem – Meça e marque a localização no telhado de metal.

2️⃣ Pré-furação ou fixação direta – Dependendo do tipo de telhado, prepare os furos para a fixação.

3️⃣ Instale os mini-trilhos – Use parafusos autoatarraxantes com arruelas de vedação para fixar os mini-trilhos em forma de U ao teto.

4️⃣ Posicione o painel solar – Coloque o módulo fotovoltaico nos mini-trilhos.

5️⃣ Prenda com grampos – Use os grampos do meio e das extremidades para fixar o painel com segurança.

6️⃣ Verificar alinhamento – Certifique-se de que o painel esteja devidamente alinhado e os trilhos estejam apertados.

Solar bracket package

As vantagens são as seguintes:

☆ Alta anodização -- Previne eficazmente a corrosão e prolonga a vida útil.

☆ Alumínio leve e de alta qualidade -- Montagem rápida e fácil.

☆ Alta intensidade -- Pode ser usado em condições de instalação extremamente precárias.

Certificado relacionado

Relatório de Análise de Resistência -- as fixações serão testadas para atender à sua meta de resistência, como velocidade do vento e carga de neve.
