Mini trilho para painéis solares

O Mini Trilho para Painéis Solares é uma solução de montagem compacta e leve, projetada para a instalação rápida e fácil de painéis solares, especialmente em telhados. Esses mini trilhos fornecem o suporte necessário para os painéis solares sem a necessidade dos trilhos mais longos e volumosos normalmente usados em sistemas de montagem convencionais.

Marca:

SIC SOLAR

Nº do item.:

SIC-MN-01

Xiamen port

Componentes Detalhes técnicos Guia de Instalação Pacote Advantage

Clique aqui para saber mais sobre ganchos.

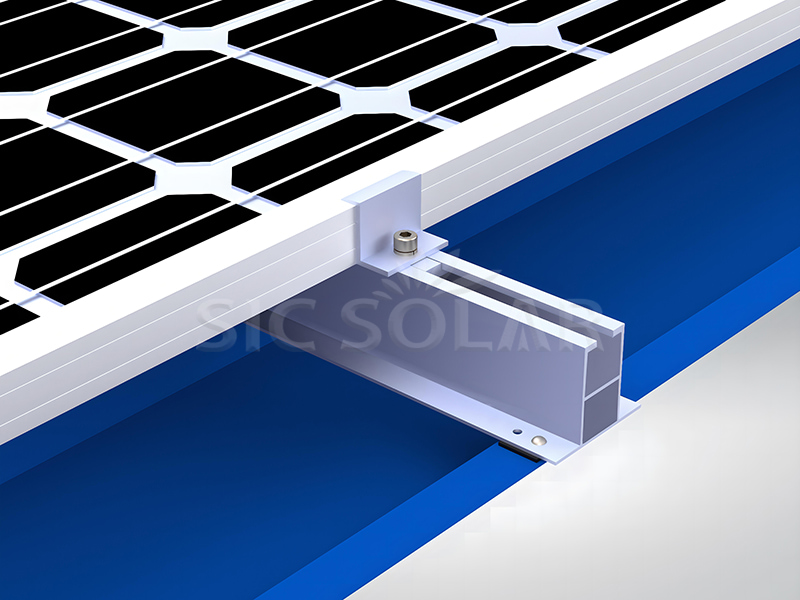

Solar Mini rail

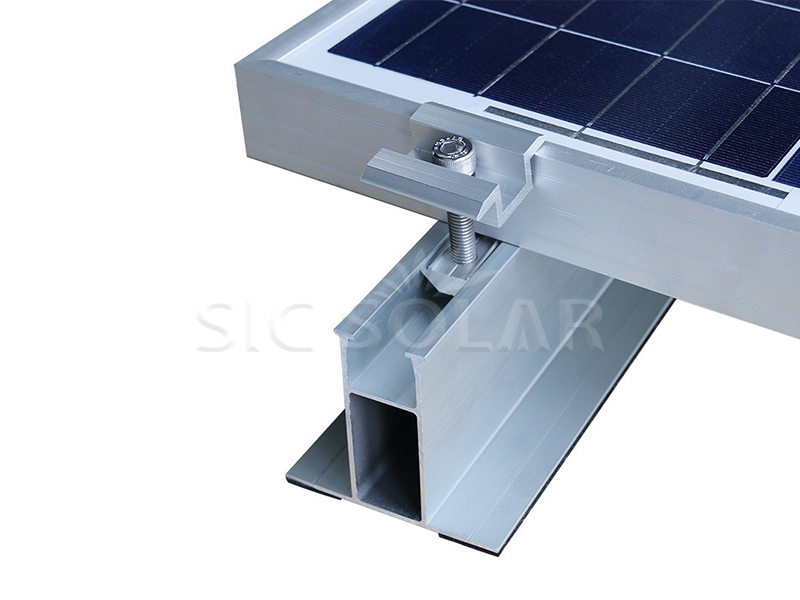

Mini Rail Solar Bracket

Nome	Mini trilho para painéis solares
Local de instalação	Telhado metálico inclinado
Carga de vento	<60M/S
Carga de neve	<1,4 kN/m²
Material	AL6005-T5
Cor	Prata e Preto
Anticorrosivo	Alumínio anodizado
Garantia	10 anos e 25 anos de tempo de serviço

1️⃣ Marque o layout do painel solar

Determine onde os painéis solares serão instalados no telhado.

Certifique-se de que cada canto e o ponto médio do painel solar estejam apoiados pelos mini-trilhos.

2️⃣ Fixação dos mini-trilhos

Utilize parafusos autoatarraxantes com arruelas de vedação em EPDM para fixar cada minitrilho ao painel do teto.

3️⃣ Montagem do painel solar

Coloque o painel solar nos mini-trilhos e fixe-o com as braçadeiras centrais e laterais.

Aperte todos os parafusos com o torque recomendado pelo fabricante.

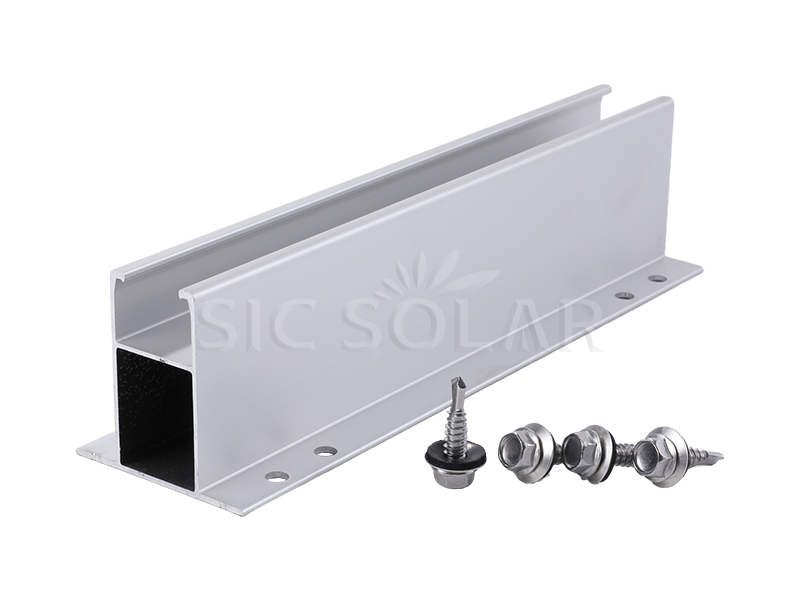

Package of mini rail

As vantagens são as seguintes:

☆Alta anodização - extremamente eficaz na prevenção da corrosão e no prolongamento da vida útil.

☆Alumínio leve e de alta qualidade -- Montagem rápida e prática.

☆ Alta resistência - pode ser usado em condições de instalação extremamente severas.

Certificado relacionado

Relatório de Análise de Resistência -- as fixações serão testadas para atender à sua meta de resistência, como velocidade do vento e carga de neve.
