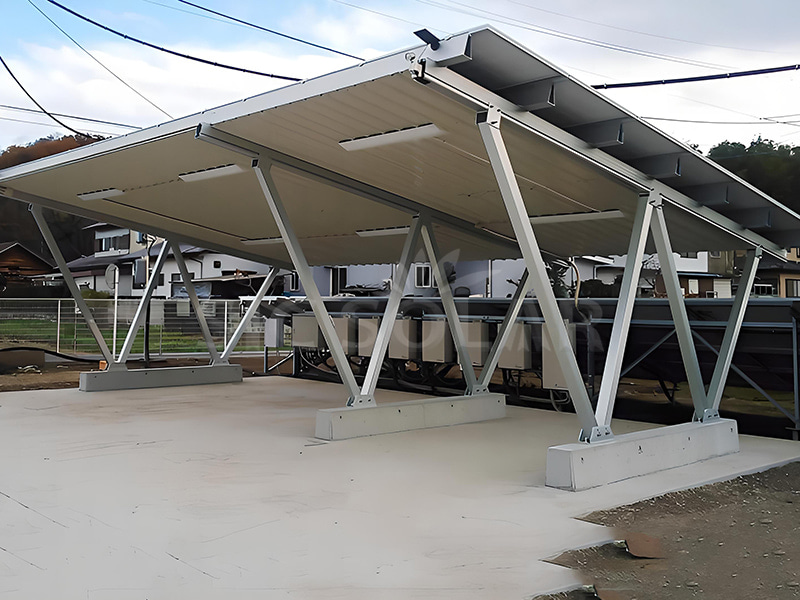

Sistema de montagem de cobertura solar em alumínio para carros

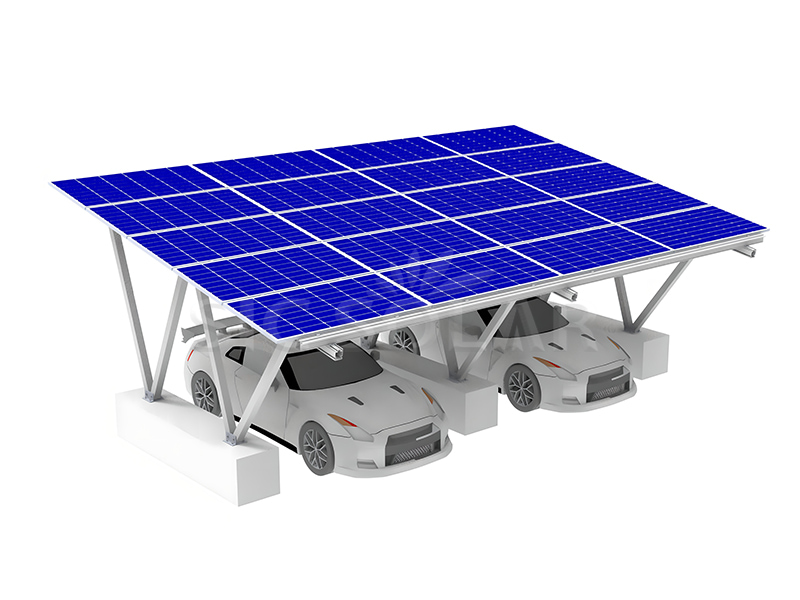

O sistema de montagem de cobertura solar em alumínio para estacionamento é uma estrutura em formato de dossel que eleva os painéis fotovoltaicos acima da vaga, proporcionando sombra e energia sem a necessidade de grandes perfurações no solo. É adequado para uso em áreas que variam de entradas de garagem residenciais a grandes estacionamentos comerciais e pode integrar estações de carregamento para veículos elétricos sob a cobertura.

Marca:

SIC SOLAR

Nº do item.:

SIC-SC3-H

Ground or Openfiled

Componentes Projeto Detalhes técnicos Guia de Instalação Pacote Advantage

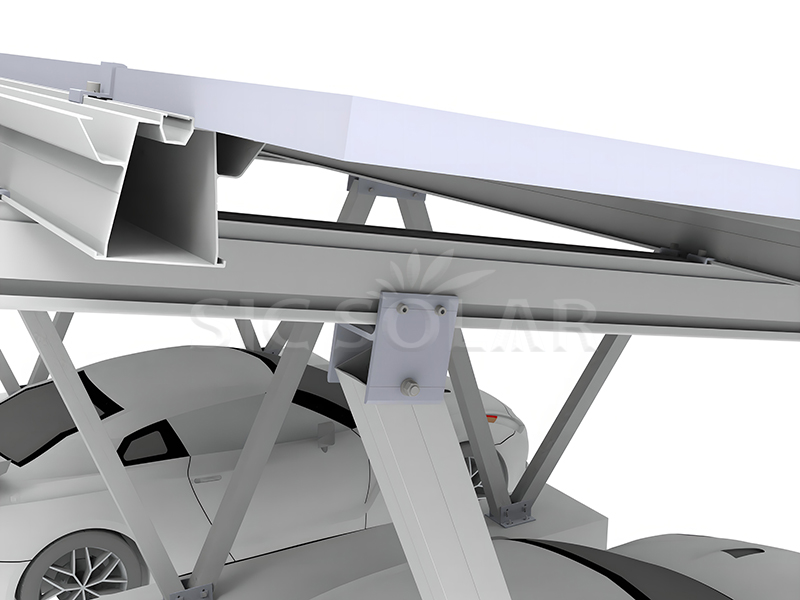

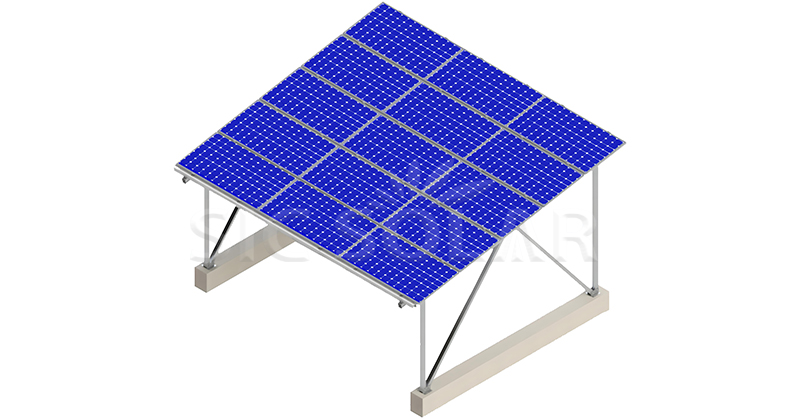

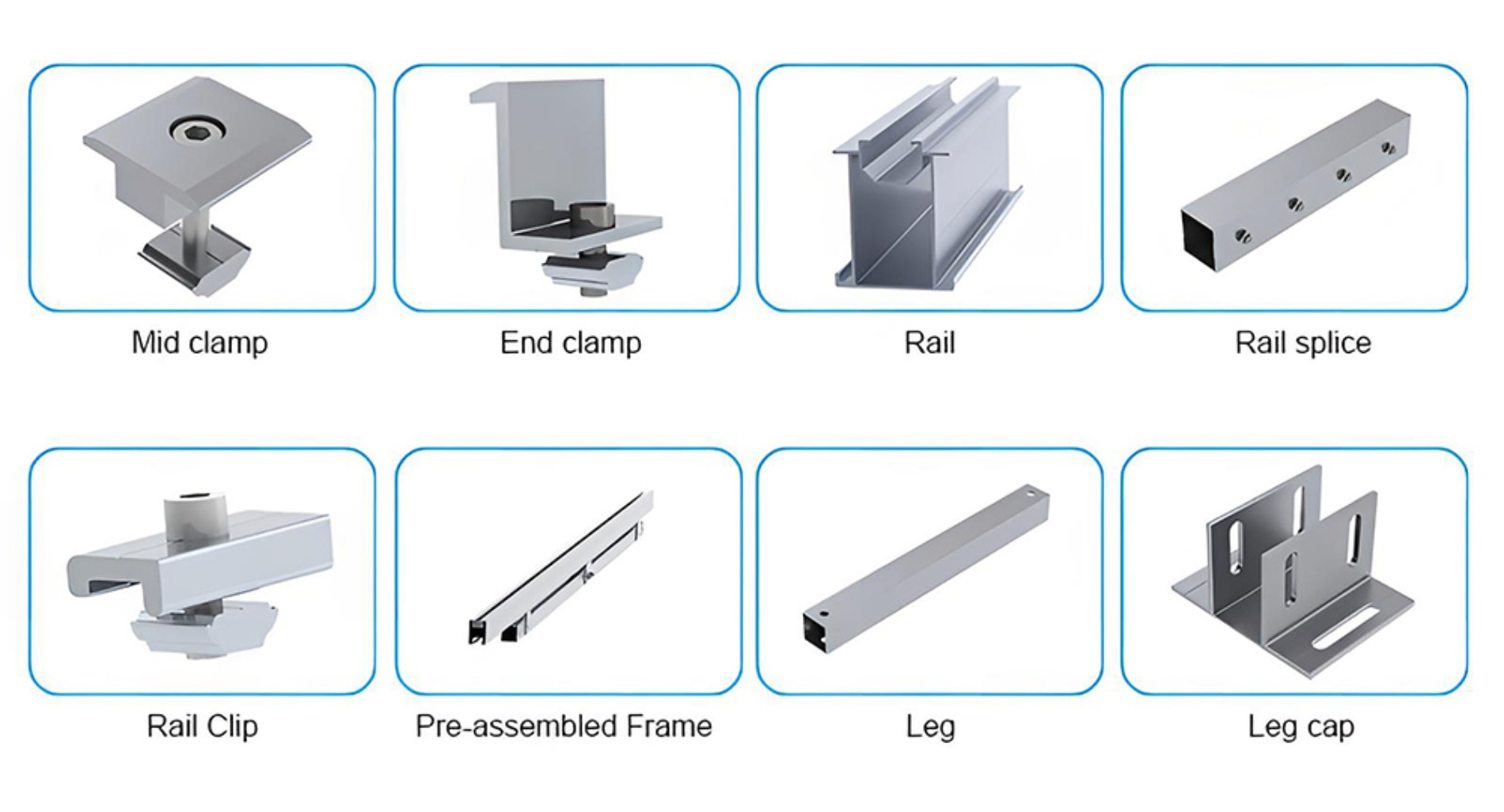

Solar carport components Solar carport structure

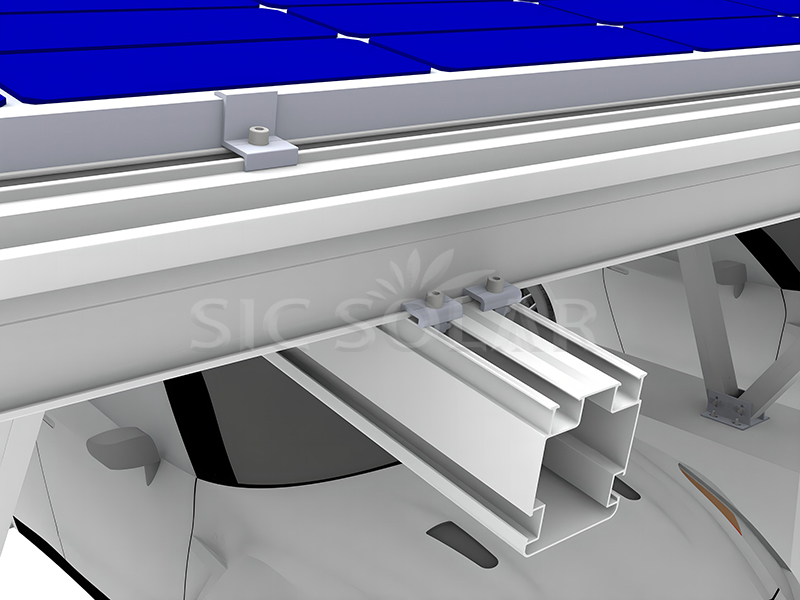

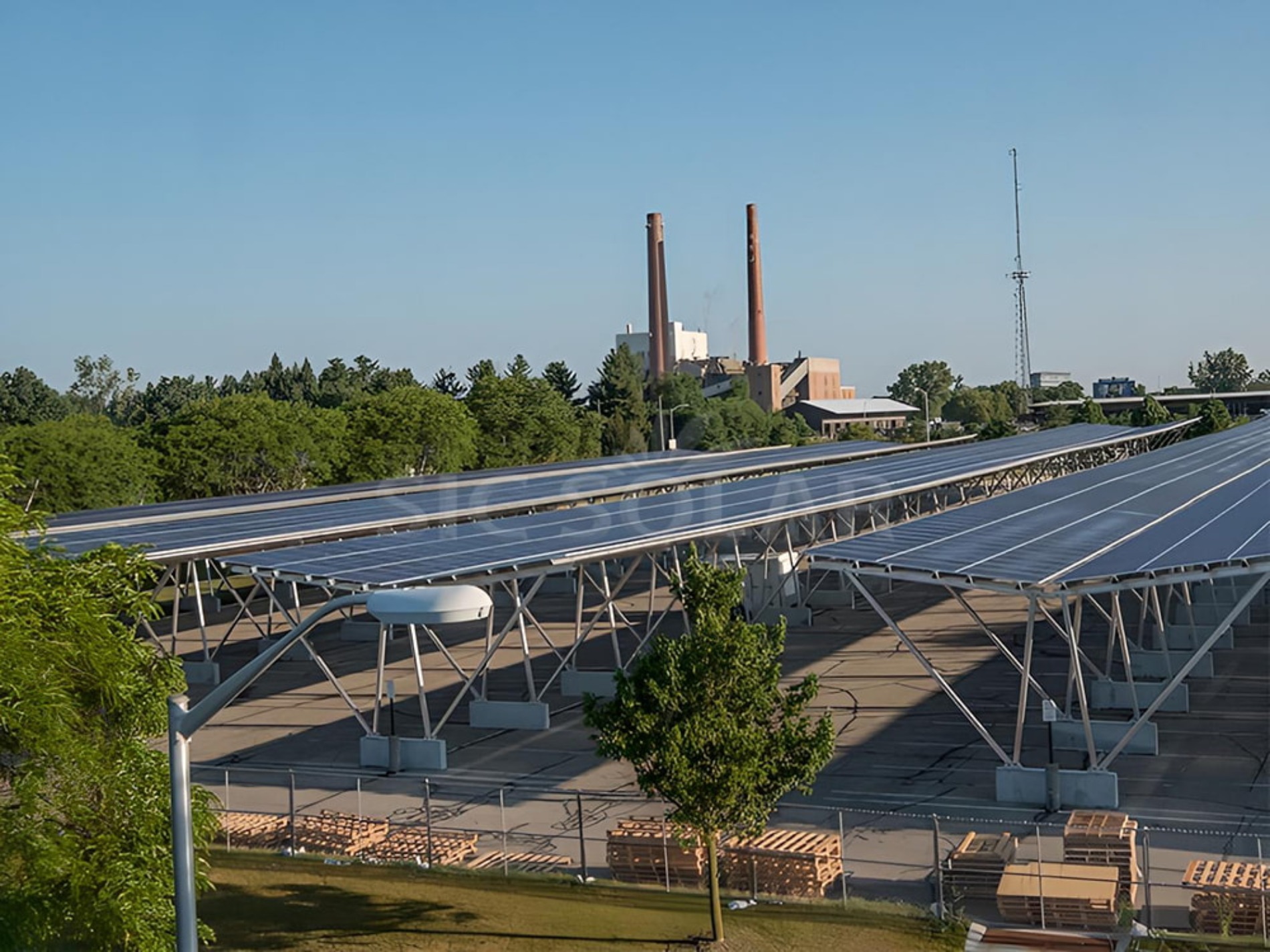

Solar carport power station

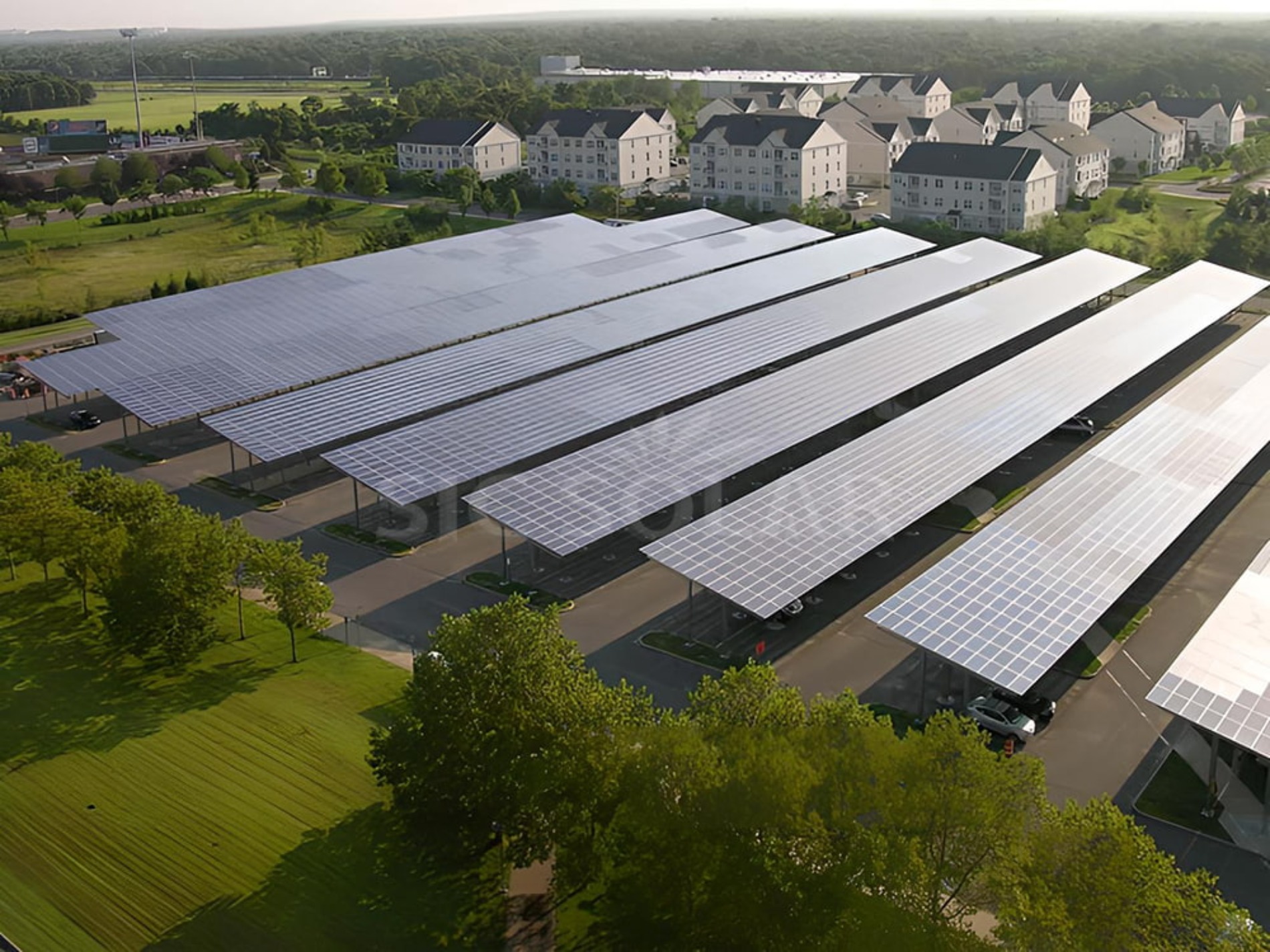

Solar carport project

Nome do produto	Sistema de montagem de cobertura solar em alumínio para carros
Local de instalação	Terreno ou campo aberto
Carga de vento	<60M/S
Carga de neve	<1,4 kN/m²
Material	Alumínio 6005-T5
Cor	Natural ou personalizado
Anticorrosivo	Alumínio anodizado
Garantia	10 anos e 25 anos de tempo de serviço

1️⃣ Investigação e Planejamento do Local

Realizar avaliação geotécnica e demarcação do terreno; selecionar o tipo de fundação (estacas helicoidais ou pilares de concreto) com base nos dados do solo.

2️⃣ Instalação da Fundação

Instale a fundação na profundidade projetada e assegure a verticalidade dentro de uma tolerância de ±10 mm ao longo da linha de suporte.

3️⃣ Montagem da estrutura

Una as colunas e vigas com parafusos utilizando os furos pré-perfurados; deixe os parafusos vazios para o alinhamento final.

4️⃣ Conexão do suporte de inclinação e trilho

Fixe o suporte de inclinação à viga no ângulo desejado, depois deslize o trilho para dentro do suporte e aperte os fixadores manualmente.

5️⃣ Instalação do módulo

Insira a braçadeira de aço inoxidável na ranhura do trilho, posicione o módulo e aperte os parafusos com um torque de 15 a 20 Nm usando uma chave calibrada.

6️⃣ Aterramento e Ligação Equivalente

Conecte a estrutura do módulo e o trilho de alumínio ao sistema de aterramento usando terminais de aterramento específicos; verifique a continuidade de acordo com as normas locais.

7️⃣ Inspeção final e comissionamento

Verifique o torque de todos os fixadores, inspecione o revestimento quanto a danos, verifique os ângulos de inclinação e registre os desenhos conforme construído; agende inspeções regulares.

Nossa embalagem padrão para perfis longos de alumínio é um palete de aço, enquanto os componentes menores de alumínio são embalados em caixas de papelão com paletes de madeira compensada.

Solar bracket package

As vantagens são as seguintes:

☆ A garagem solar pode ser personalizada de acordo com o tamanho do seu terreno.

☆ Alta durabilidade – O melhor alumínio AL6005-T5 garante 10 anos de garantia e 25 anos de vida útil.

☆ O perfil de alumínio é muito leve e fácil de instalar. Também é anticorrosivo.

☆ Estrutura principal pré-montada – reduz significativamente os custos de mão de obra no local da instalação.

Certificado relacionado

Relatório de Análise de Resistência -- as fixações serão testadas para atender à sua meta de resistência, como velocidade do vento e carga de neve.
