Novo sistema europeu de montagem solar com lastro

Oferecendo uma alternativa mais econômica e robusta aos suportes solares convencionais, o novo sistema europeu de montagem solar com lastro apresenta tecnologia de lastro inovadora para atingir o nível adequado de estabilidade e resistência às intempéries esperadas de uma solução de montagem.

Marca:

SIC SOLAR

Nº do item.:

SIC-FAB4

Flat Roof or Ground

Componentes Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

Clique aqui para saber mais sobre os produtos.

Nome do produto	Novo sistema europeu de montagem solar com lastro
Local de instalação	Telhado plano ou térreo
Carga de vento	<60M/S
Carga de neve	<1,4 kN/m²
Material	Alumínio 6005-T5
Cor	Natural ou personalizado
Anticorrosivo	Alumínio anodizado
Garantia	10 anos e 25 anos de tempo de serviço

1️⃣ Avaliação da Superfície do Telhado e Planejamento do Layout dos Módulos – O plano de layout dos módulos solares em telhados planos é determinado pela área da superfície, incidência solar e distribuição do lastro.

2️⃣ Instalação de tapete de borracha – Os tapetes de borracha EPDM são instalados para criar uma camada de suporte antiderrapante e proteger a camada de impermeabilização do telhado.

3️⃣ Configuração e alinhamento da bandeja de lastro/posicionamento do guia - Posicione as bandejas ou bases de lastro de acordo com o projeto da maquete.

4️⃣ Instalação da estrutura de suporte - Fixe os suportes de inclinação ou os suportes triangulares às bases com grampos ou parafusos e estabeleça o ângulo de inclinação necessário (10°–15°).

5️⃣ Adição de lastro - Para aumentar a estabilidade e a resistência ao vento, coloque blocos de concreto ou tijolos de pavimentação dentro das bandejas.

6️⃣ Instalação dos Módulos - Fixe os módulos fotovoltaicos à estrutura e trave-os no lugar com as braçadeiras intermediárias e finais. 7️⃣ Inspeção - Verifique se todos os módulos estão instalados com segurança, se toda a fiação está organizada e se não há componentes soltos.

Nossa embalagem padrão para perfis longos de alumínio é um palete de aço, enquanto componentes pequenos de alumínio são embalados em caixas de papelão com palete de madeira compensada.

Solar bracket package

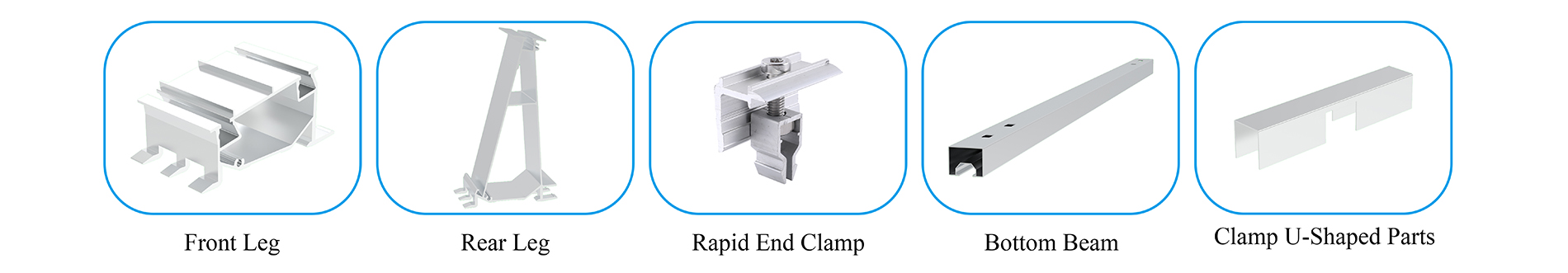

☆ Fácil de usar - apenas 4 componentes

☆ Minimize o espaço de instalação - o design Leste-Oeste reduz o espaço entre os painéis.

☆ Design de lastro - Fixação sem perfuração no telhado de concreto.

☆ Estrutura de lastro pré-montada - isso reduz significativamente o custo da mão de obra no local da instalação.

☆ Alta durabilidade - O alumínio premium AL6005-T5 garante 10 anos de garantia e 25 anos de vida útil.

Certificado relacionado:

☆ Relatório de análise de resistência - as fixações serão testadas para atender à resistência especificada, como velocidade do vento e carga de neve. Certificado de qualidade do alumínio - lista de composição AL6005-T5.

Q1. Vocês podem fornecer um suporte lastreado leste-oeste?

Sim.

Q2. Qual é o peso de um objeto lastreado?

Isso dependerá da velocidade do vento e da quantidade de neve acumulada na região do cliente.
