No setor de energia solar, garantir conexões elétricas seguras e eficientes é fundamental. Uma das soluções mais amplamente adotadas para esse fim é o conector MC4. Esses conectores se tornaram o padrão da indústria para sistemas fotovoltaicos (FV) devido à sua confiabilidade, durabilidade e facilidade de uso.

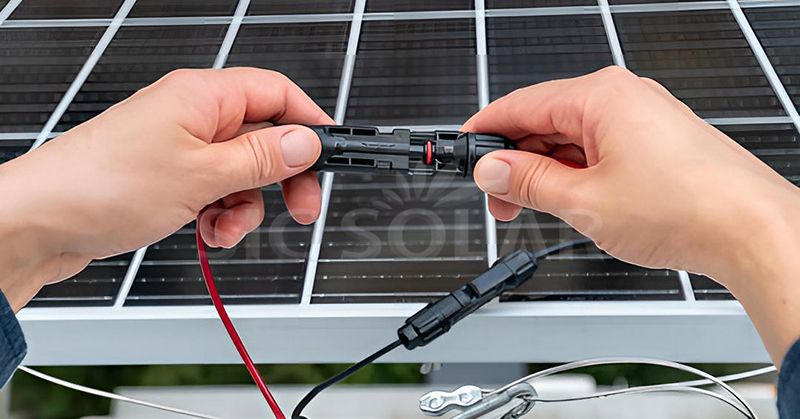

O que é um Conector MC4 ?

O termo "MC4" significa "Multi-Contact, 4mm", em referência ao pino de contato de 4mm de diâmetro usado nesses conectores. Desenvolvidos pela Stäubli Electrical Connectors, os conectores MC4 são conectores elétricos de contato único projetados para conectar painéis solares de forma segura e resistente às intempéries. São compostos por um conector macho e um conector fêmea que se encaixam com um simples toque, exigindo uma ferramenta específica para desconexão, a fim de evitar separação acidental.

Principais características dos conectores MC4

1. Resistência às intempéries : Os conectores MC4 são projetados para uso externo, possuindo classificação IP67 que garante proteção contra a entrada de poeira e água. Isso os torna adequados para diversas condições ambientais, incluindo chuva, neve e luz solar intensa.

2. Resistência aos raios UV : A carcaça de plástico resistente dos conectores MC4 é resistente à radiação ultravioleta, garantindo longa vida útil mesmo sob exposição prolongada ao sol.

3. Classificações de alta tensão e corrente : Os conectores MC4 suportam tensões de até 1.500 V CC e correntes de até 30 A, sendo adequados tanto para instalações solares residenciais quanto para instalações de grande escala.

4. Mecanismo de travamento seguro : O sistema de travamento integrado impede a desconexão acidental, garantindo a segurança e a confiabilidade das instalações solares.

5. Facilidade de instalação : Os conectores MC4 são projetados para acoplamento sem ferramentas, simplificando o processo de instalação. No entanto, recomenda-se o uso de ferramentas específicas para crimpagem e desmontagem, a fim de garantir conexões adequadas.

Aplicações dos conectores MC4

Os conectores MC4 são utilizados em diversas aplicações de energia solar:

• Sistemas solares residenciais : Conectar painéis solares no telhado a inversores e outros componentes do sistema.

• Instalações comerciais e industriais : Facilitar a montagem de grandes conjuntos de painéis solares e garantir a transmissão eficiente de energia.

• Projetos de energia solar em escala de utilidade pública : Fornecer conexões confiáveis em extensas fazendas solares, onde durabilidade e desempenho são essenciais.

O papel dos conectores MC4 em sistemas de montagem solar

Embora os conectores MC4 sejam essenciais para as conexões elétricas, a eficiência e a segurança gerais de uma instalação solar também dependem da qualidade dos sistemas de montagem. Empresas como a SIC Solar são especializadas na fabricação e fornecimento de soluções de montagem fotovoltaica de alta qualidade. Seus produtos garantem que os painéis solares sejam posicionados de forma segura e otimizada, complementando a confiabilidade oferecida pelos conectores MC4.

Os conectores MC4 desempenham um papel crucial na funcionalidade e segurança dos sistemas de energia solar. Seu design garante conexões seguras e resistentes às intempéries, que são vitais para o desempenho a longo prazo das instalações solares. Quando combinadas com soluções de montagem robustas de fornecedores como SIC Solar Esses conectores contribuem significativamente para a eficiência e durabilidade dos sistemas de energia solar.
