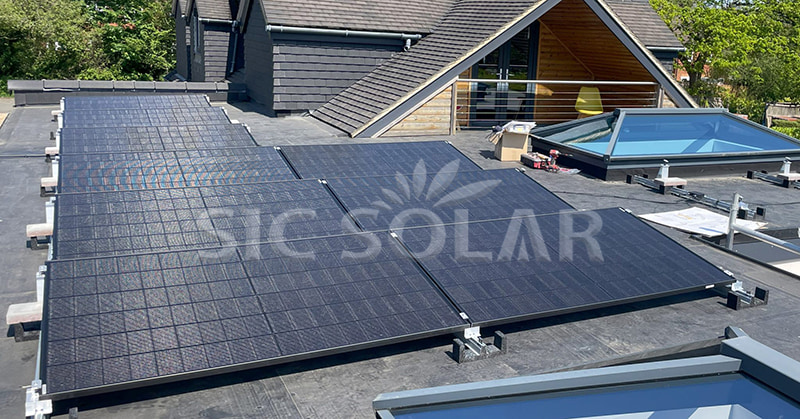

Sistemas de montagem com lastro para telhados planos As instalações solares dependem do peso para resistir à ação do vento sem perfurar a membrana do telhado. As cargas permanentes típicas de sistemas fotovoltaicos (FV) variam entre 14 e 24 kg/m², enquanto a maioria das instalações requer entre 24 e 34 kg/m². Em áreas com ventos fracos, as cargas de lastro podem ser tão baixas quanto 10 kg/m², mas em áreas com ventos fortes, podem ser necessárias até 48 kg/m². Fatores como a inclinação dos painéis, a velocidade do vento e a capacidade estrutural do telhado podem impactar significativamente o cálculo final do lastro. Consulte sempre um engenheiro civil ou arquiteto e opte por uma solução modular e ajustável, como a oferecida pela SIC Solar, para garantir segurança e custo-benefício.

Entendendo o lastro e as cargas mortas

Carga morta do painel fotovoltaico

• Os painéis solares de estrutura padrão normalmente pesam de 3 a 5 libras por pé quadrado, incluindo apenas os módulos e os suportes.

• Por exemplo, um painel solar de 60 células (aproximadamente 17 pés quadrados) normalmente pesa cerca de 40 libras, o que equivale a cerca de 2,4 libras por pé quadrado; os suportes adicionam peso adicional.

Lastro para montagem não penetrante

• Os sistemas de lastro adicionam de 5 a 7 libras por pé quadrado (aproximadamente 1,7 m²) de peso para fixar os painéis solares em telhados planos e resistir à ação do vento.

• Em sistemas leves, os projetistas podem usar apenas 2 a 6 libras por pé quadrado (aproximadamente 1,7 m²) de concreto ou outro lastro, especialmente se as cargas de vento forem moderadas.

Fatores que influenciam os requisitos de lastro

Velocidade do vento e códigos regionais

• Em áreas com ventos fortes (por exemplo, velocidades de projeto superiores a 160 km/h), normalmente são necessários até 10 psf de lastro para manter a resistência à elevação.

• Estruturas modulares em forma de grade podem distribuir a força do vento para múltiplos pontos de lastro, resultando em pesos unitários menores (por exemplo, o sistema Connect da Sun Ballast pesa menos de 20 kg/m² ou aproximadamente 4 psf em média).

Ângulo de inclinação do painel

• Ângulos de inclinação baixos (<10°) reduzem as forças de elevação pelo vento, resultando em requisitos de lastro na extremidade inferior da faixa (5 psf).

• Quanto maior o ângulo de inclinação, maiores as forças de elevação, exigindo lastro mais pesado ou ancoragens mecânicas.

Capacidade estrutural do telhado

• A maioria dos telhados planos comerciais é classificada para uma carga viva de 75 kg/m² (cerca de 15 pés quadrados/m²) e deve ser capaz de suportar o acúmulo de neve, o acesso para manutenção e um sistema fotovoltaico lastreado.

• Antes da instalação, um engenheiro estrutural deve verificar se o telhado pode suportar com segurança as cargas permanentes e variáveis, incluindo o lastro adicional.

Cálculo de cargas de lastro

1. Determinar a carga morta do sistema fotovoltaico :

   • Utilize as especificações do fabricante (normalmente 3-5 pés quadrados/metro quadrado).

2. Avaliar as forças de elevação do vento :

   • Consulte os códigos de construção locais e as normas ASCE 7 e, em seguida, calcule a sustentação com base na inclinação do painel fotovoltaico e na velocidade do vento.

3. Selecione o peso do lastro :

   • Para instalações com baixa velocidade do vento e baixa inclinação, comece com um peso de lastro de 2 a 6 pés quadrados por metro.

   • Em áreas propensas a furacões ou em altitudes elevadas, aumente o lastro para 10 pés quadrados por pé quadrado.

4. Verificar distribuição :

   • Assegure-se de que o lastro esteja distribuído uniformemente (por exemplo, sistema de grade/malha) para evitar sobrecarga nos pontos de contato.

5. Engenheiro Consultor :

   • Sempre solicite a um profissional licenciado que revise o projeto final e os cálculos de lastro.

Melhores práticas

• Sistemas Modulares Escolha blocos de lastro modulares ajustáveis que possam ser ajustados no local.

• Proteção de membrana de telhado Utilize placas de borracha ou blocos de pavimentação sob o lastro para evitar danos à membrana.

• Planejamento de manutenção Garantir pontos de acesso e saída desobstruídos para manutenção e inspeção do telhado.

• Considerações sobre a garantia Verifique se a instalação de lastro não anula a garantia do telhado — projetos sem perfuração geralmente preservam a garantia.

Sobre SIC Solar

A SIC Solar é especializada na fabricação e fornecimento de soluções de montagem fotovoltaica de alta qualidade, incluindo sistemas de lastro para telhados planos. Seu design modular permite que os instaladores ajustem o peso do lastro de acordo com as condições do local, atendendo aos requisitos de segurança e orçamentos do projeto sem sobrecarregar a estrutura do telhado.
