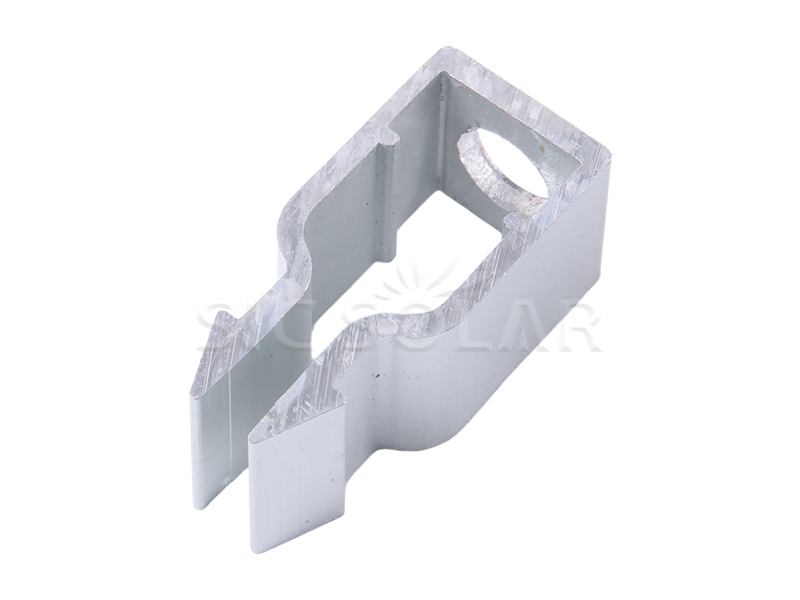

Clipe de fixação Solar Quick Mid End Clamp

O clipe de fixação Solar Quick Mid End Clamp é um acessório de montagem versátil e eficiente para fixar painéis solares emoldurados em trilhos de montagem. Projetado para uso em posições intermediárias e finais em sistemas fotovoltaicos, o clipe é instalado rapidamente, garantindo uma fixação segura e resistente às intempéries.

Marca:

SIC SOLAR

Nº do item.:

SIC-AC-364

Xiamen, China

Componentes Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

Clique aqui para saber mais grampo

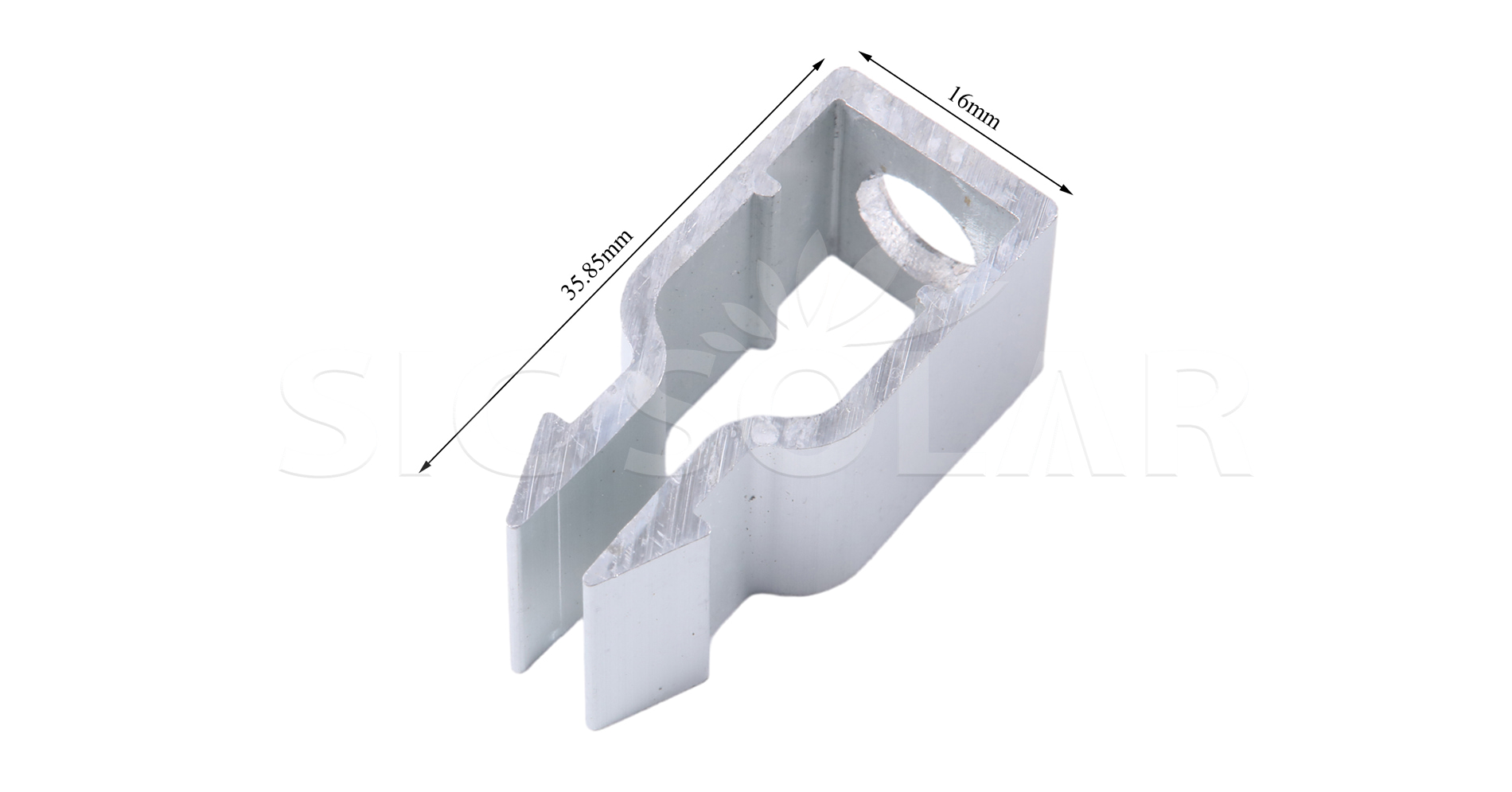

Solar Quick Clip Size

Nome	Clipe de fixação Solar Quick Mid End Clamp
Material	AL 6005-T5
Filme de óxido	≧10um
Garantia	25 ANOS
Altura do painel aplicável	30-40mm
Faixa de torque do parafuso	10-12 N*m
Valor da resistência ao arrancamento	5 kN

1️⃣ Insira o clipe no trilho de montagem: Alinhe o clipe com a moldura do painel solar e a ranhura do trilho.

2️⃣ Posição correta de instalação (no meio ou na extremidade): Ao usar o clipe central, coloque-o entre dois painéis solares adjacentes; ao usar o clipe final, coloque-o na extremidade do conjunto de painéis solares.

3️⃣ Aperte os parafusos: Use uma chave inglesa para fixar firmemente o clipe no lugar.

4️⃣ Repita esta etapa conforme necessário: Continue ao longo do conjunto de painéis solares para concluir a fixação da montagem.

Solar bracket package
