Trilhos de montagem para painéis solares

Os trilhos de montagem de painéis solares são uma parte importante do sistema de instalação fotovoltaica. Eles fornecem uma base estrutural para a instalação e fixação dos painéis solares em telhados, solos ou outras superfícies de instalação. Esses trilhos garantem que os painéis estejam estáveis, alinhados corretamente e capazes de suportar forças ambientais como vento, neve e variações de temperatura.

Marca:

SIC SOLAR

Nº do item.:

SIC-R1

Xiamen

Componentes Projeto Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

Clique aqui para saber mais sobre trilhos solares.

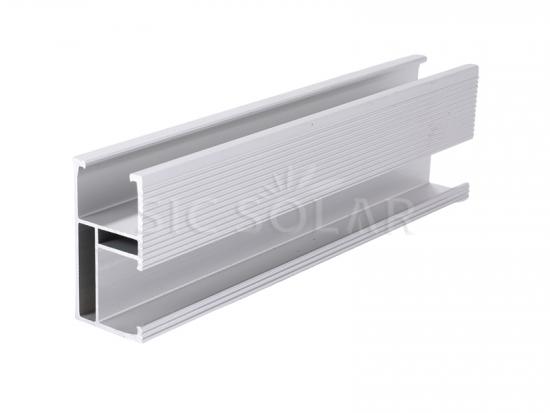

Solar Panel Mount Rails

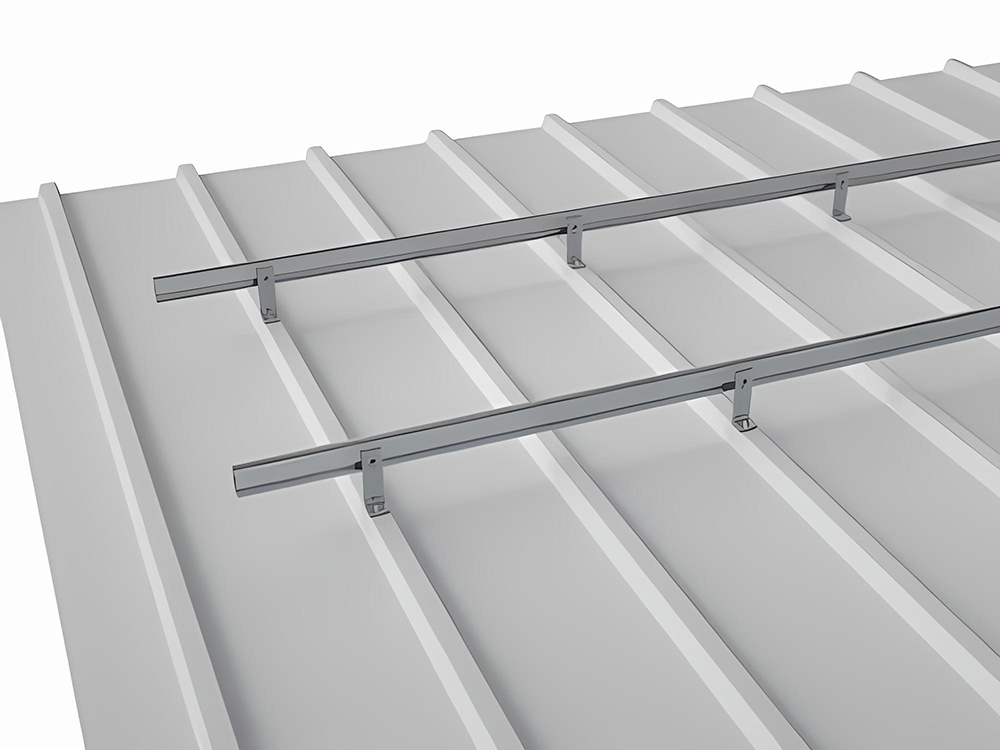

Solar roof mount

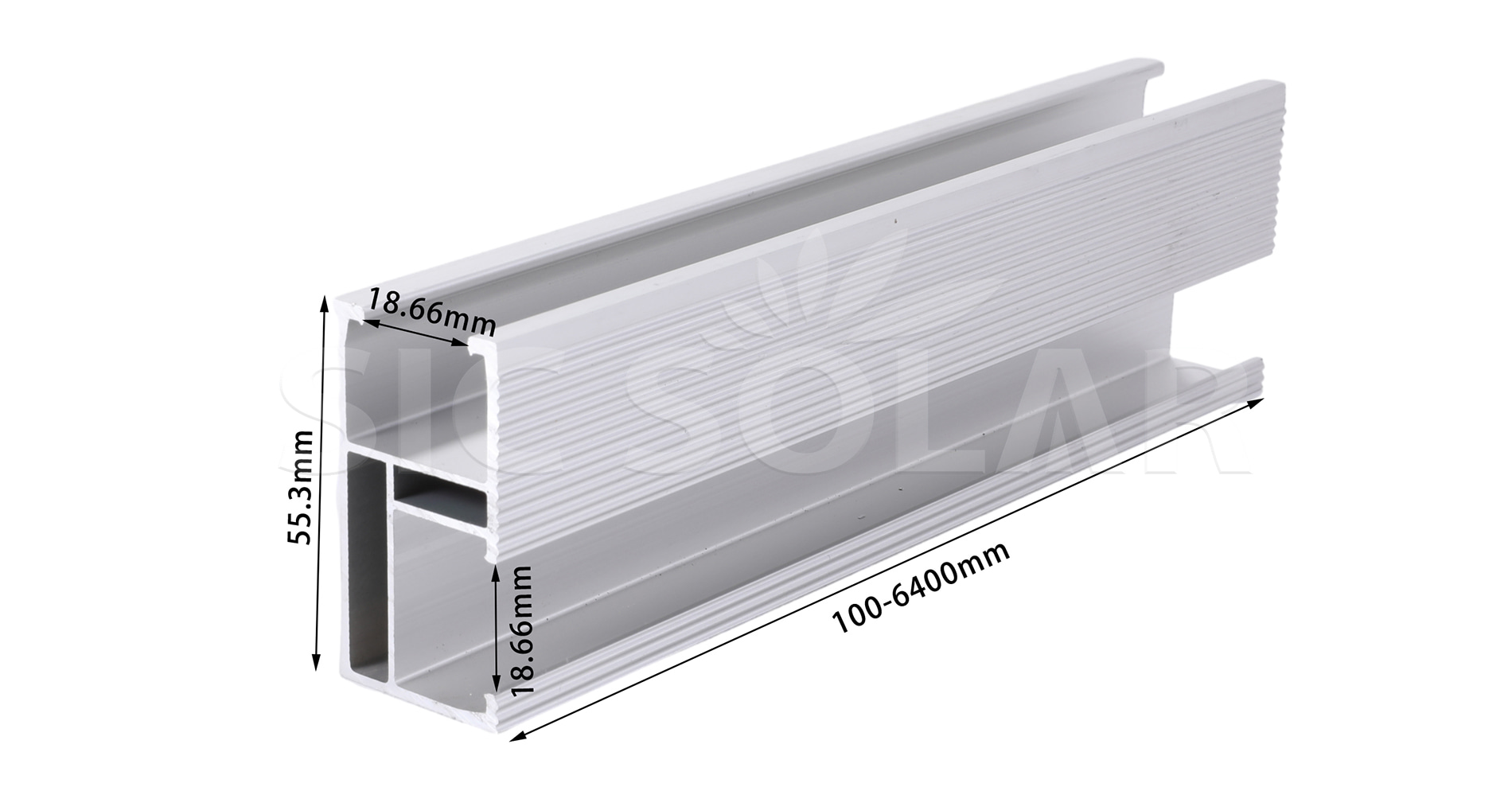

Solar Panel Roof Rails

Local de instalação	Telhado ou chão
Carga de vento	<60M/S
Carga de neve	<1,4 kN/m²
Material	AL6005-T5
Cor	Natural ou personalizado
Anticorrosivo	Alumínio anodizado
Garantia	10 anos e 25 anos de tempo de serviço

1️⃣ Preparar o telhado/base – Certifique-se de que o telhado ou o suporte do solo esteja pronto para a instalação.

2️⃣ Posicione os trilhos – Coloque os trilhos de montagem na horizontal ou na vertical, de acordo com o projeto.

3️⃣ Fixe os trilhos à estrutura – Prenda os trilhos usando ganchos de telhado, parafusos de suspensão ou grampos.

4️⃣ Conecte os trilhos – Use o kit de junção para conectar vários trilhos e obter vãos maiores.

5️⃣ Alinhe os trilhos – Certifique-se de que os trilhos estejam nivelados e paralelos antes de instalar os módulos.

6️⃣ Instale os módulos – Fixe os painéis solares aos trilhos usando as braçadeiras centrais e laterais.

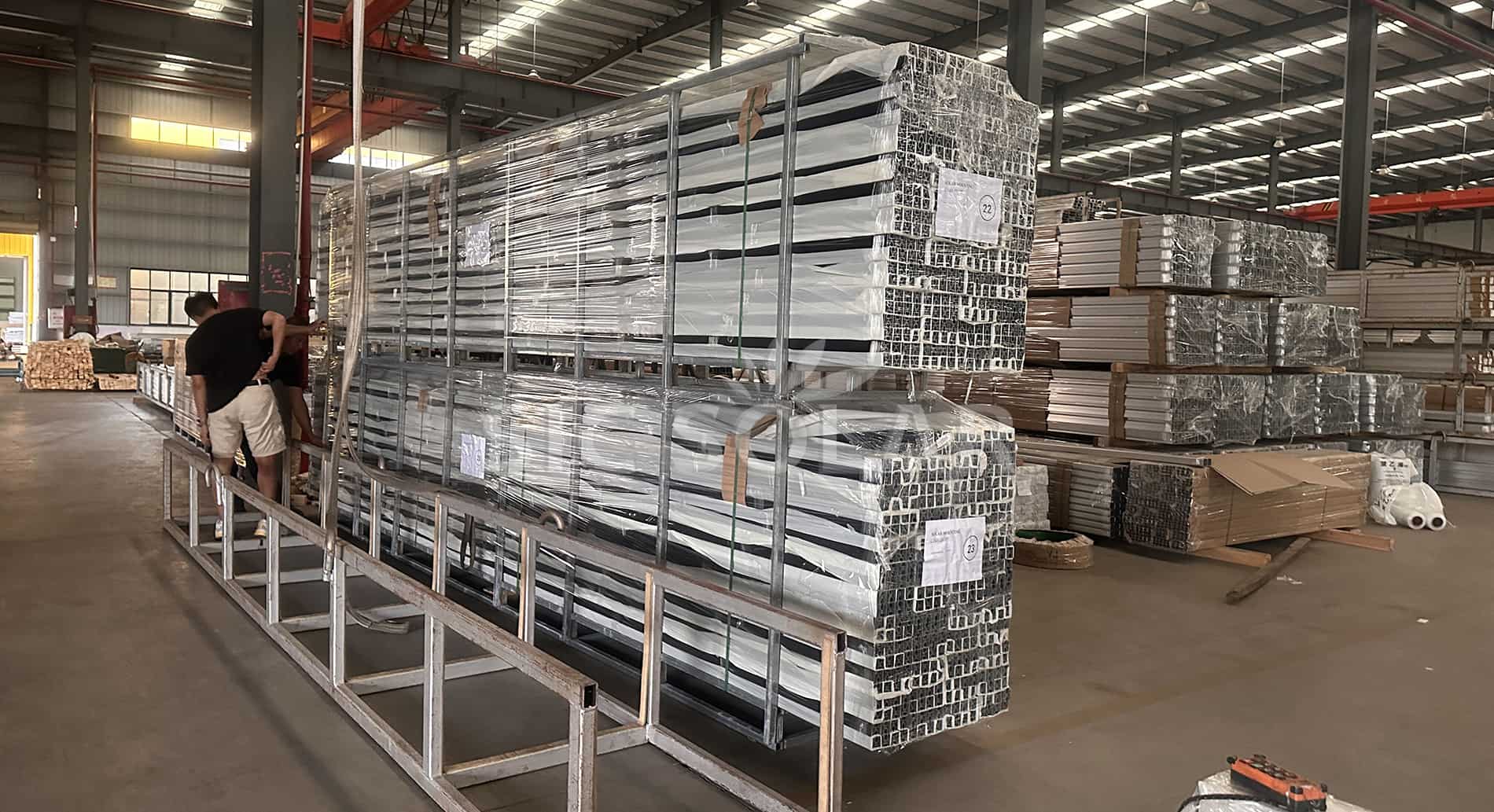

Aluminum PV rail packing

As vantagens são as seguintes:

☆ Diversos tipos de trilhos podem ser oferecidos para atender a diferentes necessidades de resistência.

☆ Alta durabilidade – O melhor alumínio AL6005-T5 garante 10 anos de garantia e 25 anos de vida útil.

☆ O perfil de alumínio é muito leve e fácil de instalar. Também é anticorrosivo.

☆Design inteligente e patenteado do trilho – o "módulo de inclinação" pode ser encaixado em qualquer posição do trilho.

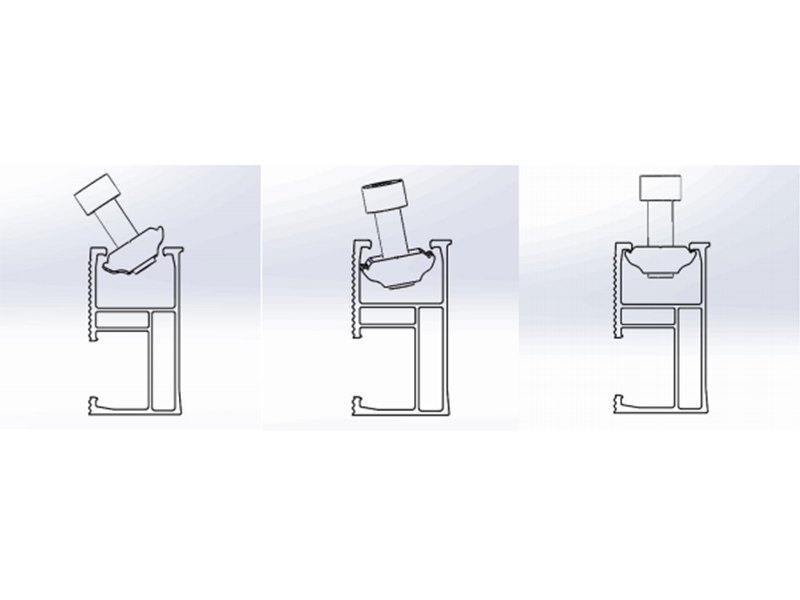

Installtion manual for clamp

Q1. Qual é o comprimento máximo do trilho?

6,4 m.

Q2. O perfil de alumínio pode ser personalizado?

Sim.
