Cabo solar MC4

O cabo solar MC4 combina cabos solares de alta qualidade com conectores MC4 pré-montados para fornecer uma conexão rápida, confiável e resistente às intempéries para sistemas fotovoltaicos.

Marca:

SIC SOLAR

Nº do item.:

SIC-SCM

Solar Panel

Projeto Detalhes técnicos Guia de Instalação Pacote

solar cable mc4

Local de instalação	Painel solar

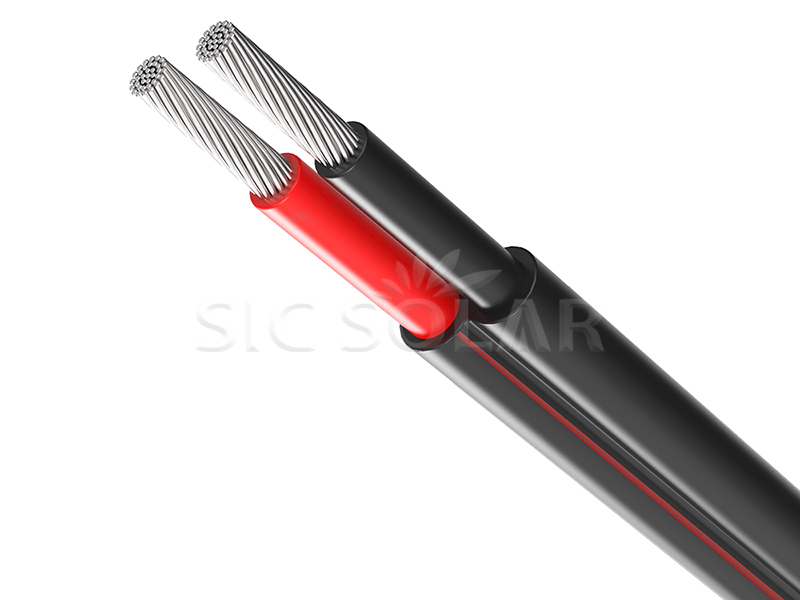

Essencial	Núcleo único, núcleo duplo
Isolamento	XLPE, 2PFG 1169, Isolamento de parede dupla, reticulado por feixe de elétrons
Resistir	Resistente aos raios UV, à abrasão, à água, ao ozônio, a fluidos, ao sal e às intempéries em geral.
Corte transversal	1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm², 16 mm²

1️⃣ Desencape os fios

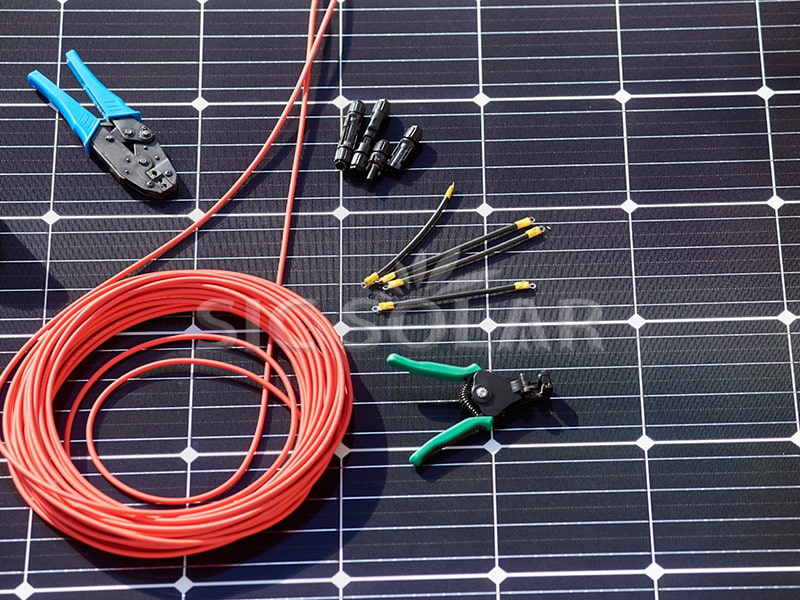

Utilize um alicate de decapagem para remover aproximadamente 6-7 mm da isolação da extremidade do cabo.

2️⃣ Crimpagem dos terminais

Insira os fios desencapados nos pinos de contato de metal.

Utilize a ferramenta de crimpagem para fixar firmemente os terminais nos fios, garantindo uma conexão segura.

3️⃣ Montagem dos conectores

Insira o terminal de crimpagem na carcaça do conector até ouvir um clique, indicando que está encaixado no lugar.

Certifique-se de que o terminal esteja totalmente encaixado e travado no compartimento.

4️⃣ Vede os conectores

Coloque a porca de vedação sobre o cabo e aperte-a contra a carcaça do conector.

Aperte a porca para garantir uma vedação à prova de intempéries, mantendo a classificação IP67 do conector.

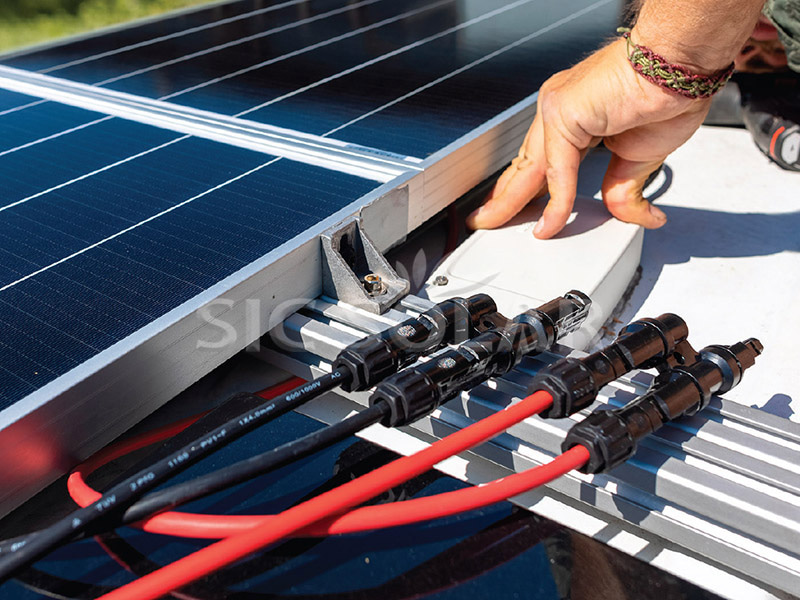

5️⃣ Conectando o painel

Alinhe os conectores macho e fêmea e empurre-os juntos até ouvir um clique, indicando uma conexão segura.

Para desconectar os conectores, utilize a ferramenta de desbloqueio MC4 para liberar o mecanismo de travamento com segurança.
