Sistemas fotovoltaicos solares montados no solo, tipo N

Os sistemas fotovoltaicos de montagem em solo do tipo N são uma solução avançada de suporte solar projetada para otimizar a instalação e o desempenho de projetos solares de grande escala. O sistema utiliza uma estrutura de suporte do tipo N que proporciona alta estabilidade, facilidade de instalação e alta eficiência.

Marca:

SIC SOLAR

Nº do item.:

SIC-GN-AL

Open field

Componentes Projeto Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

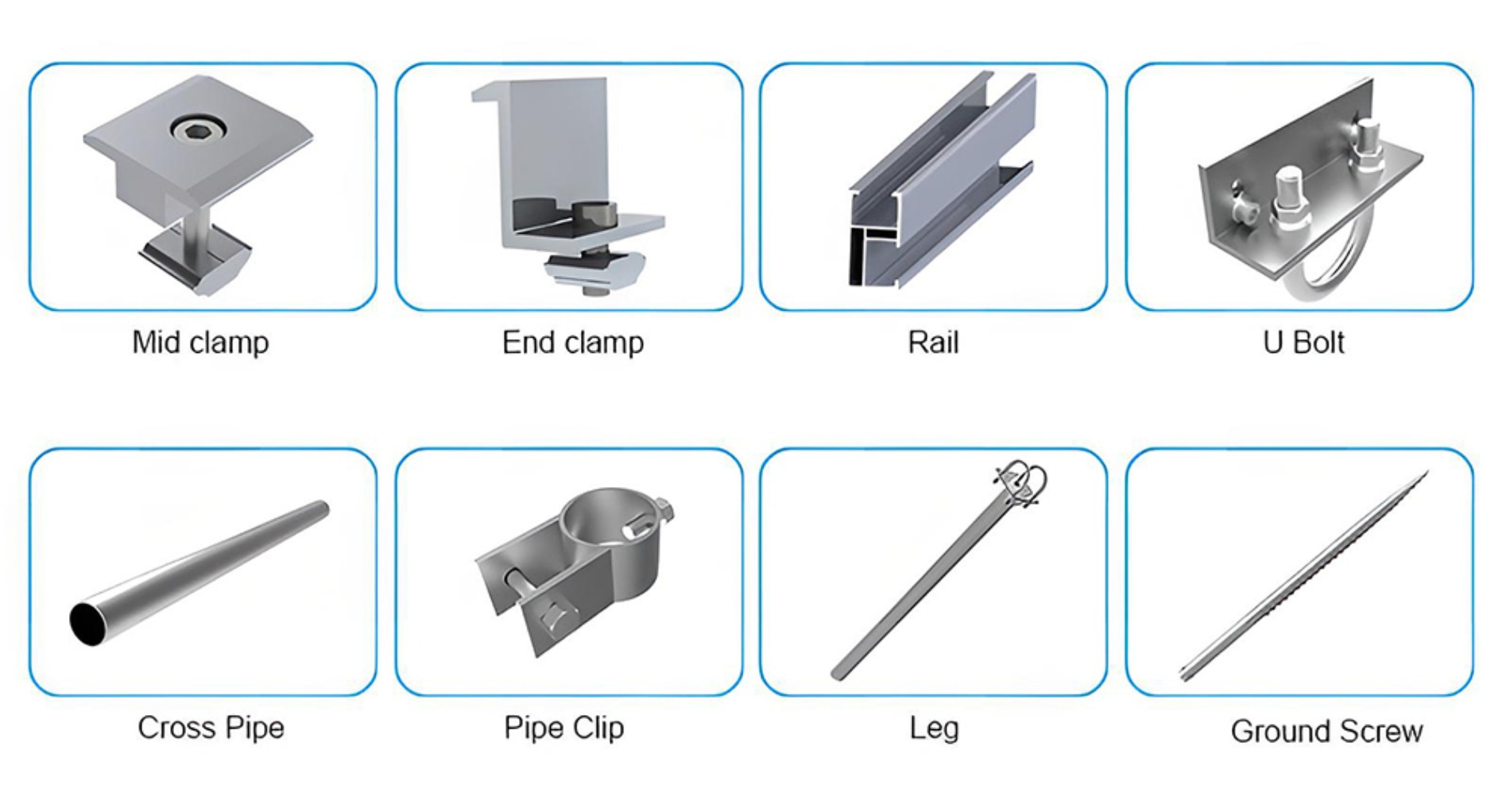

Aluminum solar ground mount

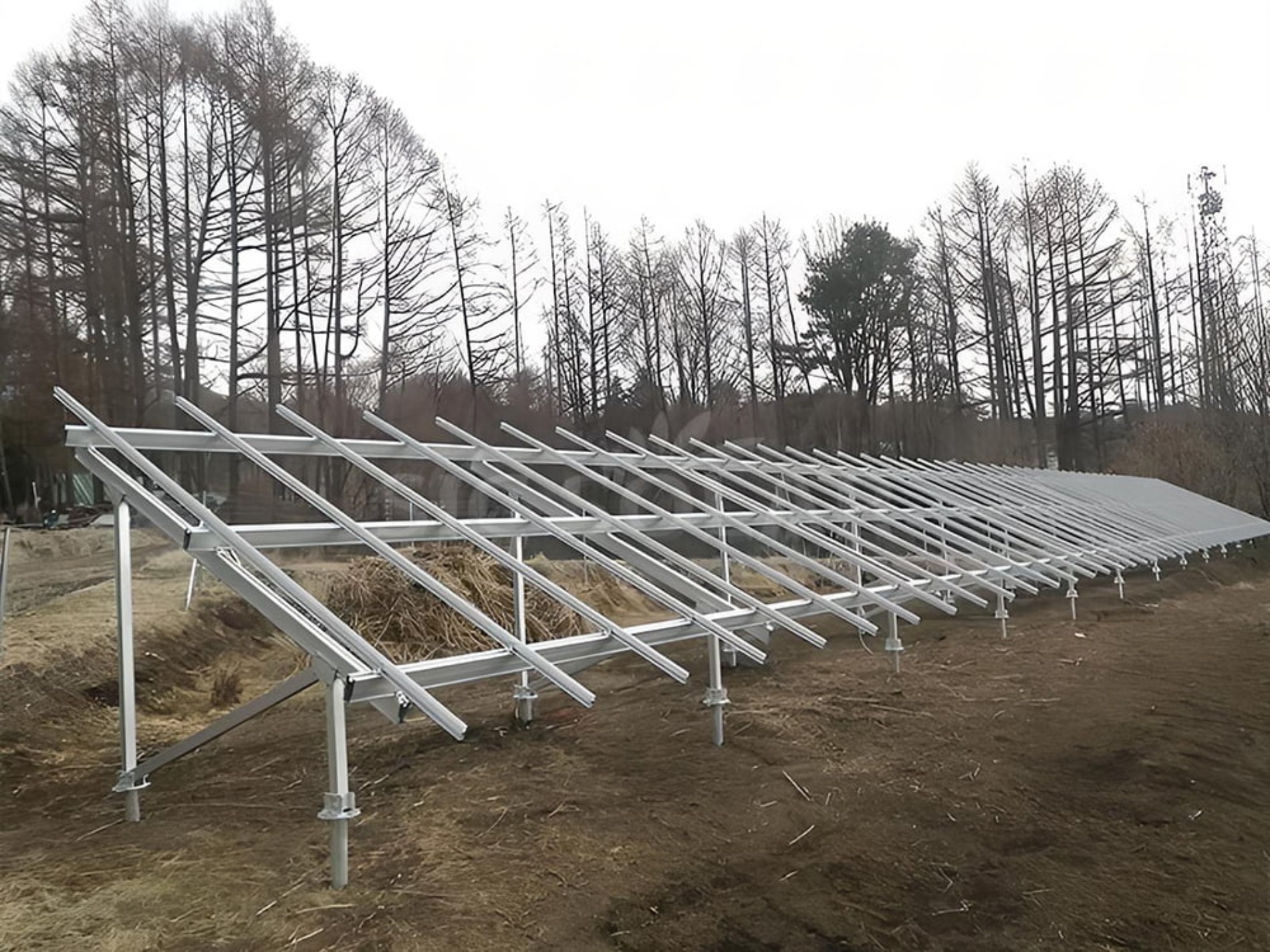

PV ground system

Solar PV ground mounting structure

Nome	Sistemas fotovoltaicos solares montados no solo, tipo N
Local de instalação	Telhado ou chão
Fundação	Fundação de concreto ou parafuso de aterramento
Material	Alumínio 6005-T5 e aço
Cor	Natural ou personalizado
Anticorrosivo	Alumínio anodizado e aço inoxidável
Ângulo de inclinação	0°~60°
Carga de vento	<60M/S
Carga de neve	<1,4 kN/m²
Padrões	AS/NZS 1170.2, JIS C 8955:2011
Garantia	10 anos de garantia e 25 anos de tempo de serviço.

1️⃣ Avaliação do local: Avalie as condições do solo, a topografia e os fatores ambientais no local de instalação para determinar o tipo de fundação apropriado (por exemplo, parafusos de ancoragem ou pilares de concreto).

2️⃣ Instalação da Fundação: Instale chumbadores ou pilares de concreto com base nos resultados da avaliação do local. A vantagem dos chumbadores é que eles causam mínima perturbação ao solo e são mais rápidos de instalar.

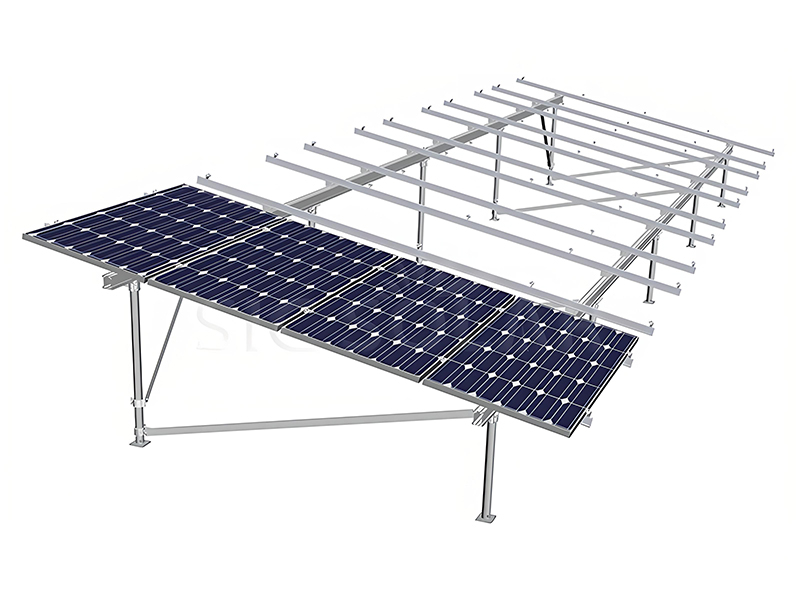

3️⃣ Montagem da Estrutura de Fixação: Monte a estrutura de suporte em forma de N conectando as colunas dianteira e traseira com suportes diagonais. Fixe os trilhos horizontais a esses suportes para formar a estrutura para os painéis solares.

4️⃣ Instalação dos painéis: Monte os painéis solares nos trilhos horizontais usando grampos intermediários e de extremidade. Ajuste o ângulo de inclinação conforme necessário para otimizar a exposição à luz solar.

5️⃣ Conexão elétrica: Conecte os painéis solares ao inversor e aos demais componentes elétricos, garantindo a conformidade com as normas e padrões elétricos locais.

6️⃣ Teste do sistema: Realize testes abrangentes para verificar o desempenho do sistema e garantir que todos os componentes estejam funcionando corretamente.

Nossa embalagem padrão para perfis longos de alumínio é um palete de aço, enquanto componentes pequenos de alumínio são embalados em caixas de papelão com palete de madeira compensada.

Solar bracket package

As vantagens são as seguintes: :

☆ O conjunto de montagem em solo pode ser personalizado de acordo com o tamanho do seu terreno.

☆ Alta durabilidade – O melhor alumínio AL6005-T5 garante 10 anos de garantia e 25 anos de vida útil.

☆ O perfil de alumínio é muito leve e fácil de instalar. Também é anticorrosivo.

☆ Estrutura principal pré-montada – reduz significativamente os custos de mão de obra no local da instalação.

Certificado relacionado

Relatório de Análise de Resistência -- as fixações serão testadas para atender à sua meta de resistência, como velocidade do vento e carga de neve.

P1. Qual é a quantidade mínima de encomenda (MOQ)?

Quantidade mínima de encomenda (MOQ) = 50 kW.

Q2. Qual é o material da garagem coberta?

Alumínio 6005-T5 e aço carbono.
