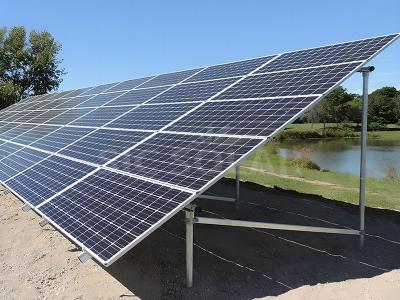

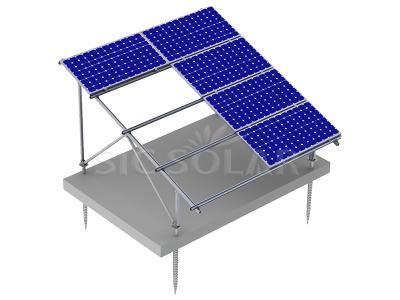

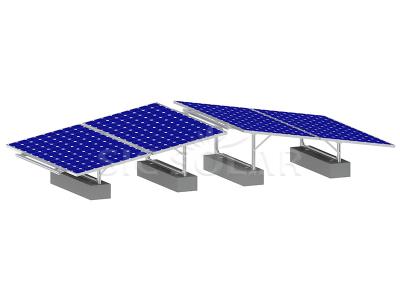

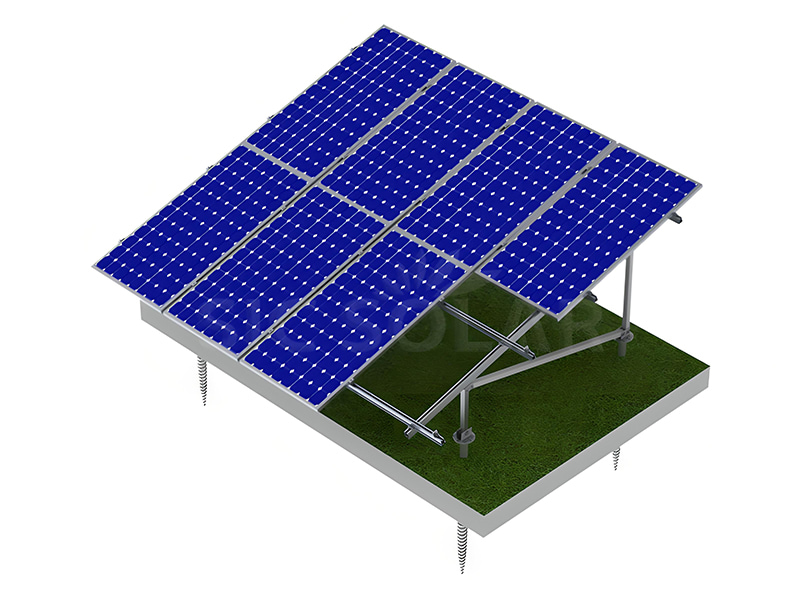

Sistemas de fixação de painéis solares para montagem em solo, tipo N

O sistema de fixação de painéis solares tipo N para montagem em solo é uma solução altamente durável e eficiente, projetada para suportar grandes painéis solares fotovoltaicos (PV) instalados no solo. Seu design modular e capacidade de suportar cargas pesadas e condições climáticas adversas o tornam a primeira escolha para maximizar a produção de energia solar.

Marca:

SIC SOLAR

Nº do item.:

SIC-SA1-V

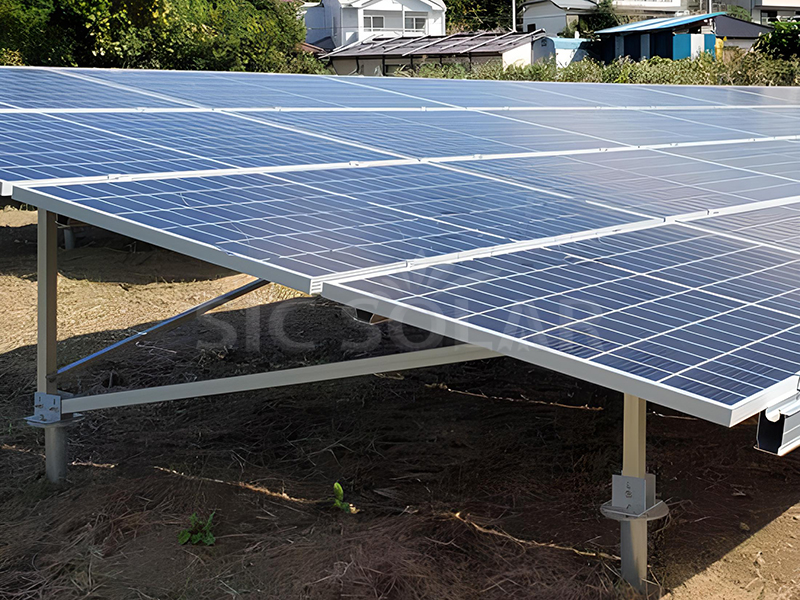

Open field

Componentes Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

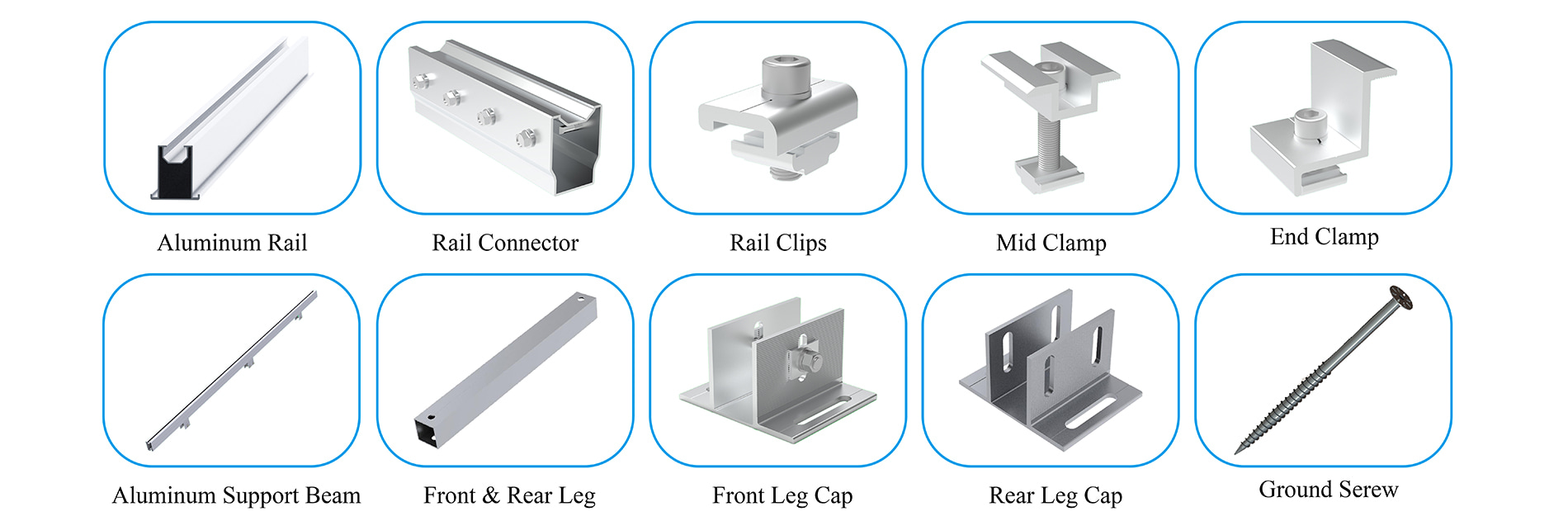

Pv ground mounting components

Local de instalação	Telhado plano ou térreo

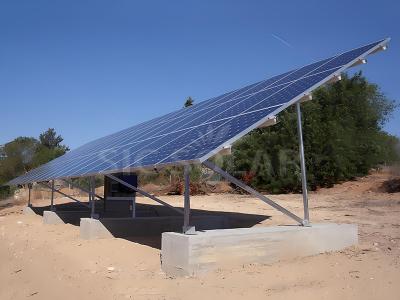

Fundação	Fundação de concreto
Material	Al 6005-T5
Cor	Natural ou personalizado
Anticorrosivo	Alumínio anodizado e aço inoxidável
Ângulo de inclinação	0°~60°
Carga de vento	<60M/S
Carga de neve	<1,4 kN/m²
Padrões	AS/NZS 1170.2, JIS C 8955:2011
Garantia	10 anos de garantia e 25 anos de tempo de serviço.

1️⃣ Levantamento e planejamento do local

Marque a área de implantação da rede, avalie o tipo de solo e a inclinação e selecione fundações do tipo estaca ou parafuso.

2️⃣ Instalação da Fundação

Instale pilares de concreto ou crave parafusos helicoidais até a profundidade projetada; verifique o alinhamento vertical com um nível.

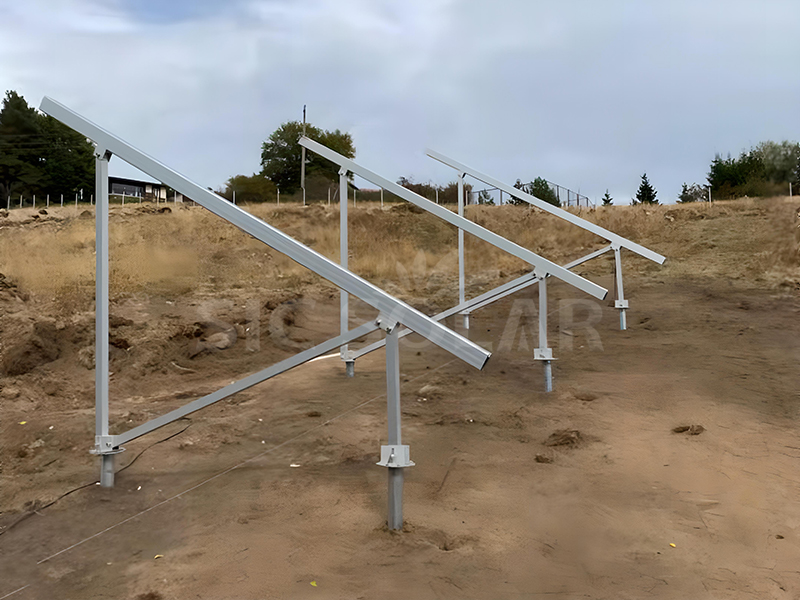

3️⃣ Montagem da Coluna e da Estrutura de Suporte

Instale as colunas dianteiras e traseiras na fundação, insira os reforços diagonais para formar um "N" e aperte os parafusos sem apertá-los completamente.

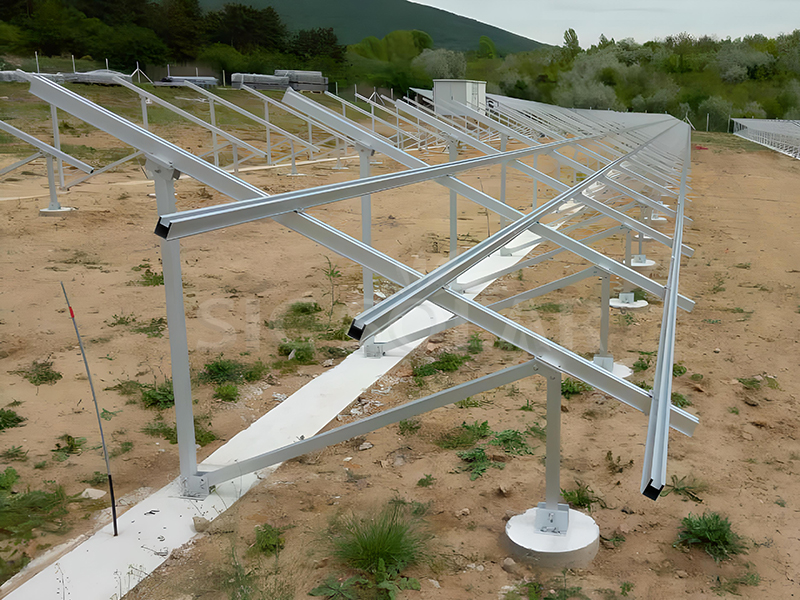

4️⃣ Instalação de trilhos e suportes

Instale o trilho principal ou o braço transversal na coluna; deslize o suporte diagonal para ajustar o ângulo e, em seguida, aperte conforme as especificações.

5️⃣ Fixação de componentes

Coloque os clipes centrais e laterais nas ranhuras pré-perfuradas, insira os componentes, as barras quadradas e os grampos de torque conforme o manual.

6️⃣ Aterramento e Aterramento

Conecte a estrutura e os trilhos do componente ao sistema de aterramento usando jumpers de aterramento; teste a continuidade de acordo com o NEC ou as normas locais.

7️⃣ Comissionamento e Inspeção

Realizar auditorias de torque em todos os fixadores, inspecionar reparos de revestimento, documentar o layout da matriz e agendar inspeções visuais anuais.

Nossa embalagem padrão para perfis longos de alumínio é um palete de aço, enquanto componentes pequenos de alumínio são embalados em caixas de papelão com palete de madeira compensada.

Solar bracket package

As vantagens são as seguintes: :

☆ Solução mais econômica - economize componentes e custos em projetos de energia solar fotovoltaica em solo.

☆ Alta Flexibilidade – adaptável para atender às exigências de diferentes condições de construção.

☆ O perfil de alumínio é muito leve e fácil de instalar. Também é anticorrosivo.

☆ Instalação simples e fácil com a estrutura pré-montada.

Certificado relacionado :

Relatório de Análise de Resistência -- as fixações serão testadas para atender à sua meta de resistência, como velocidade do vento e carga de neve.

P1. Qual é a quantidade mínima de encomenda (MOQ)?

Quantidade mínima de encomenda (MOQ) = 50 kW.

Q2. Qual é o material da garagem coberta?

Alumínio 6005-T5 e aço carbono.
