Sistema de montagem solar com lastro leste-oeste

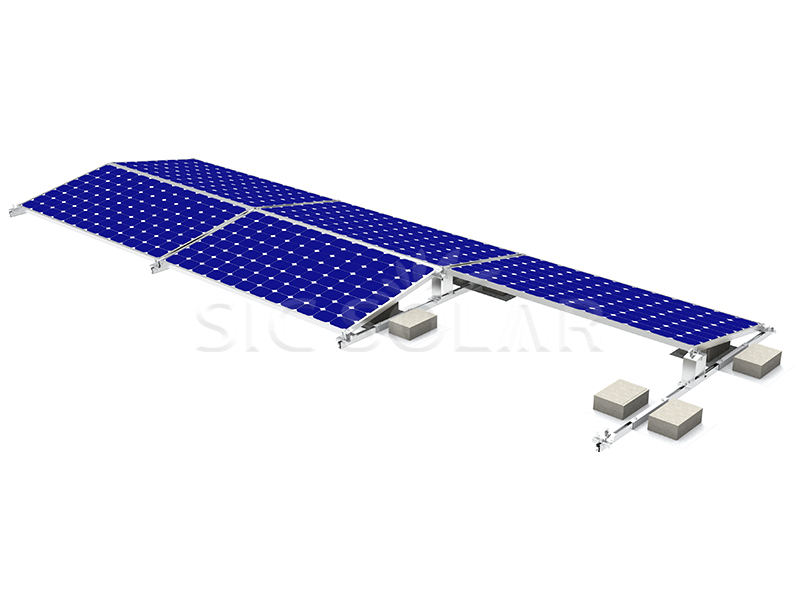

O Sistema de Montagem Solar com Lastro Leste-Oeste é uma solução inovadora projetada para maximizar a geração de energia em instalações solares em telhados planos, utilizando uma orientação leste-oeste. O sistema é ideal para projetos comerciais, industriais e residenciais de grande porte com telhados planos.

Marca:

SIC SOLAR

Nº do item.:

SIC-FDB1

Flat Roof or Ground

Componentes Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

Clique aqui para saber mais sobre os produtos.

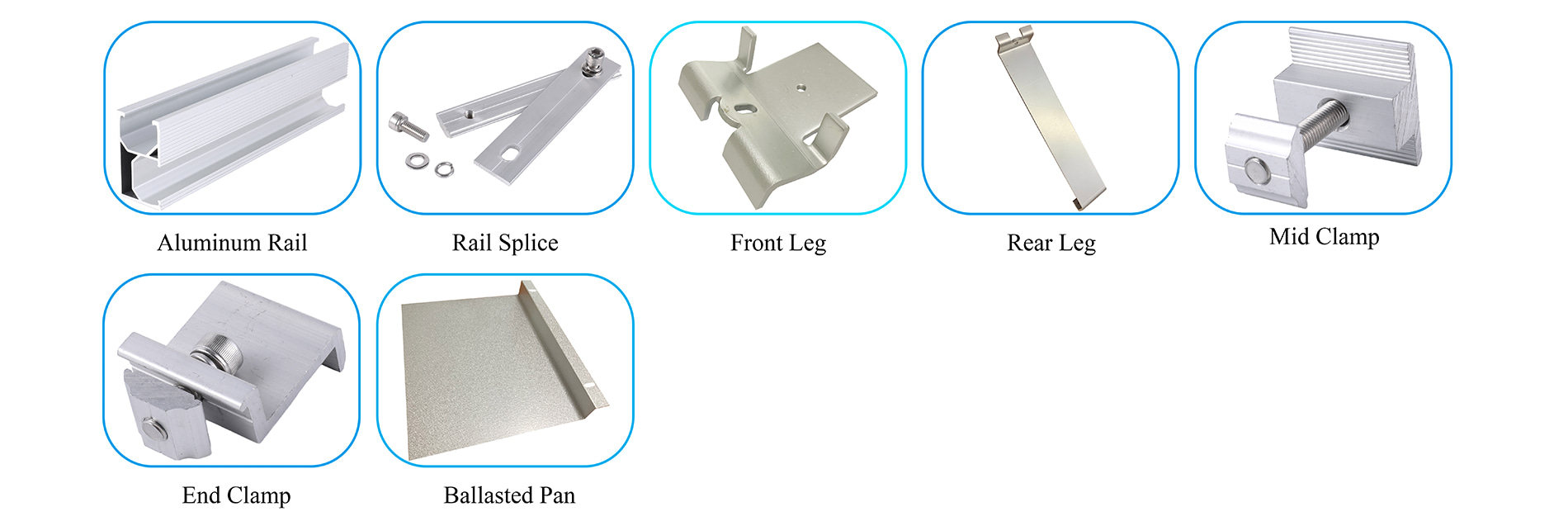

Ballasted Solar Mounting Bracket

Nome do produto	Sistema de montagem solar com lastro leste-oeste
Local de instalação	Telhado plano ou térreo
Carga de vento	<60M/S
Carga de neve	<1,4 kN/m²
Material	AL6005-T5
Cor	Natural ou personalizado
Anticorrosivo	Alumínio anodizado
Garantia	10 anos e 25 anos de tempo de serviço

1️⃣ Avaliação do Telhado

Avalie a capacidade de carga e as dimensões do telhado plano. Identifique quaisquer obstruções (calhas, unidades de ar condicionado, etc.).

2️⃣ Projeto do Sistema

Projete o layout do conjunto de forma que os módulos sejam dispostos em fileiras alternadas, voltadas para leste e oeste, para otimizar a incidência solar ao longo do dia.

3️⃣ Instalação do suporte

Coloque os suportes pré-montados diretamente sobre a superfície do telhado.

4️⃣ Adição de Blocos de Lastro

Adicione blocos de lastro de concreto ao palete designado para fixar o sistema sem precisar furar a membrana do telhado.

5️⃣ Instalação de trilhos e módulos

Fixe o trilho solar (se necessário) e instale os módulos fotovoltaicos usando grampos de extremidade e grampos intermediários.

6️⃣ Roteamento e aterramento de cabos

Fixe bem a fiação e os componentes de aterramento para garantir a segurança e a durabilidade do sistema.

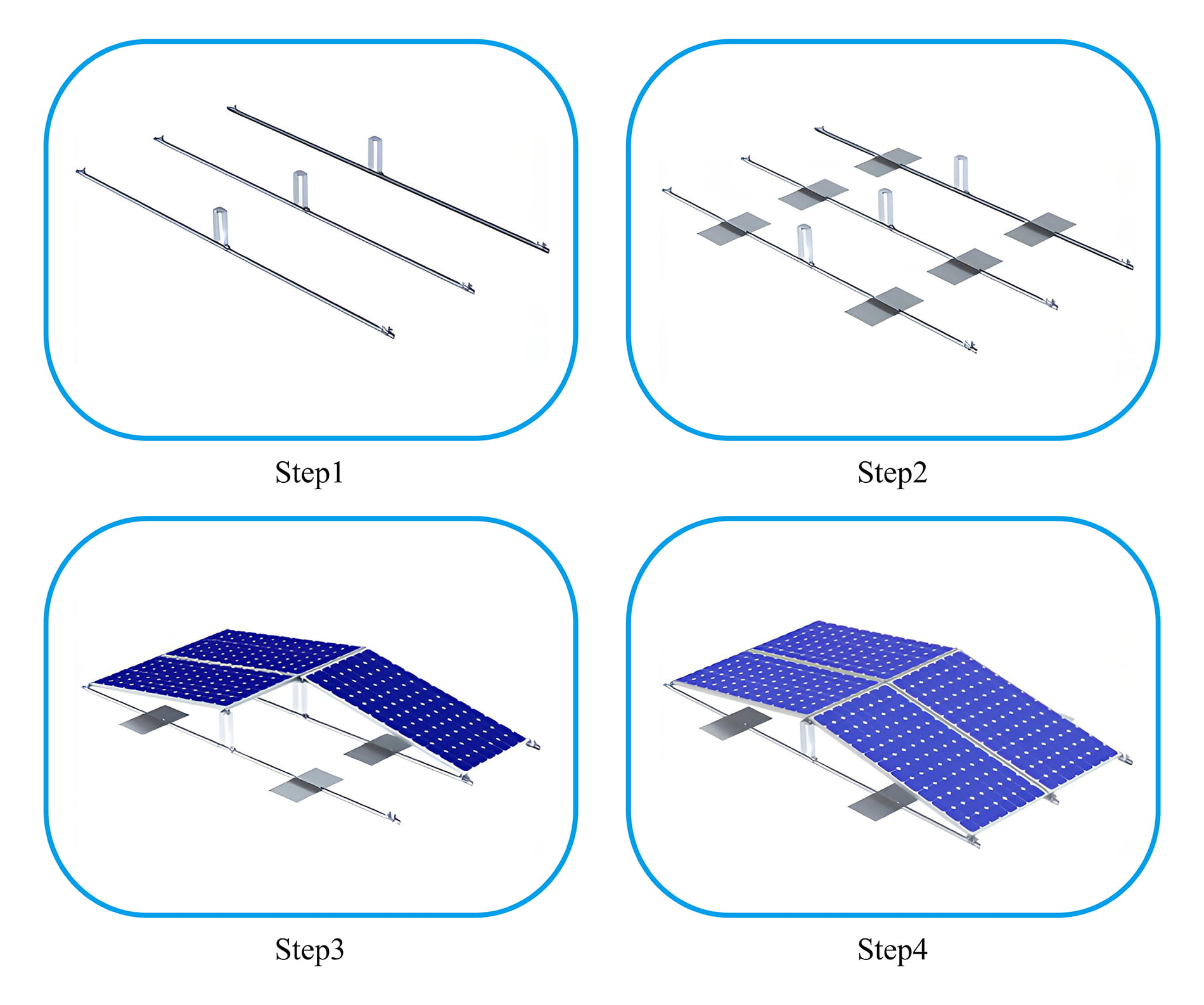

Ballasted Roof Mount Solar Racking

Nossa embalagem padrão para perfis longos de alumínio é um palete de aço, enquanto componentes pequenos de alumínio são embalados em caixas de papelão com palete de madeira compensada.

Solar ground structure package

A vantagem é a seguinte:

☆ Fácil de usar - apenas 4 componentes

☆ Minimize o espaço de instalação - O design leste-oeste reduz o espaço entre os painéis.

☆ Design de lastro - Sem perfuração em telhado de concreto.

☆ Estrutura de lastro pré-montada – reduz significativamente os custos de mão de obra no local de instalação.

☆ Alta durabilidade – O melhor alumínio AL6005-T5 garante 10 anos de garantia e 25 anos de vida útil.

Certificado relacionado:

Relatório de Análise de Resistência -- as fixações serão testadas para atender à sua meta de resistência, como velocidade do vento e carga de neve. Certificado de qualidade do alumínio -- Lista de composição do AL6005-T5

Q1. Vocês podem fornecer um suporte lastreado leste-oeste?

Sim.

Q2. Qual é o peso de um objeto lastreado?

Isso dependerá da velocidade do vento e da quantidade de neve acumulada na região do cliente.
