Ao instalar painéis solares, uma das considerações essenciais é o tipo e a quantidade de grampos necessários para fixar os painéis com segurança ao sistema de suporte. Os grampos desempenham um papel crucial para garantir a estabilidade dos painéis solares, especialmente em condições climáticas adversas.

Entendendo as Braçadeiras dos Painéis Solares

As braçadeiras são usadas para fixar painéis solares aos trilhos de montagem ou outros sistemas de fixação. Elas são de dois tipos principais: braçadeiras centrais e braçadeiras de extremidade.

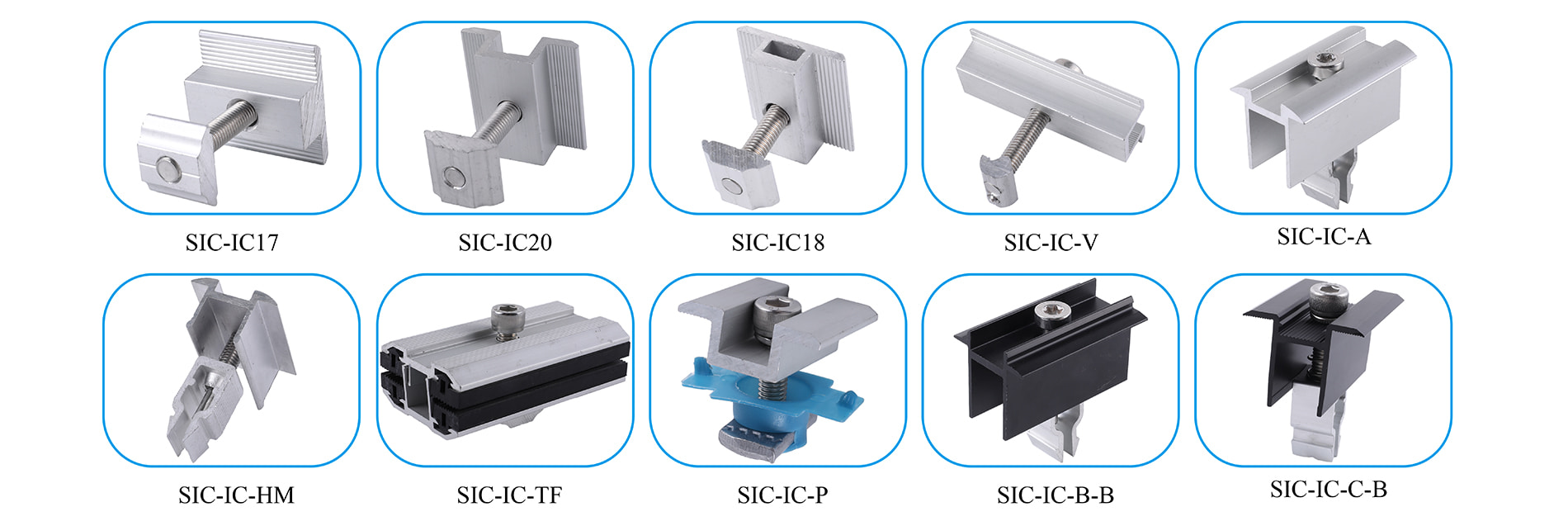

• Braçadeiras intermediárias Essas braçadeiras são posicionadas entre dois painéis solares para fixá-los juntos. As braçadeiras centrais são essenciais para conectar vários painéis na mesma fileira do sistema de fixação.

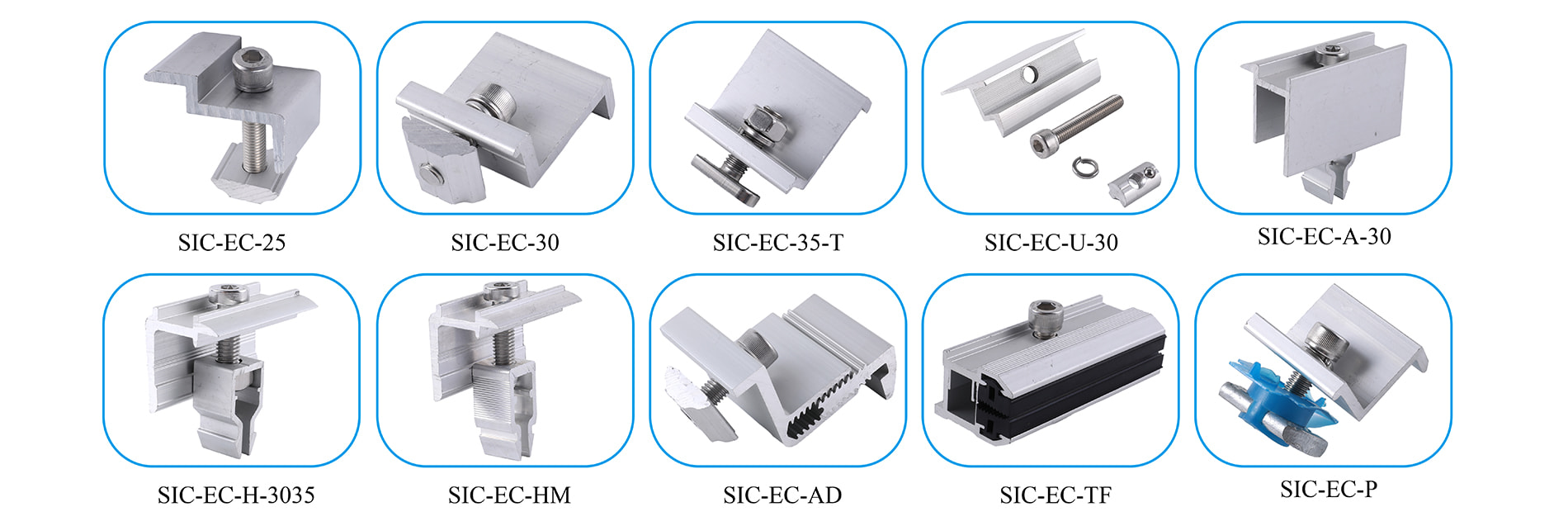

• Braçadeiras de extremidade Esses elementos são usados para fixar os painéis nas bordas da matriz, prendendo os painéis mais externos ao sistema de montagem.

Ambos os tipos de grampos são necessários para uma instalação completa e estável, e trabalham em conjunto para manter os painéis no lugar.

Fatores que afetam o número de grampos necessários

A quantidade de braçadeiras necessárias depende de vários fatores, incluindo o tamanho do conjunto de painéis solares, o tipo de sistema de montagem e o layout específico da sua instalação. Vamos analisar esses fatores com mais detalhes:

1. Dimensões do conjunto de painéis solares
   O número total de painéis que você está instalando é um dos principais fatores que determinam a quantidade de grampos necessários. Uma instalação típica de painéis solares requer um grampo de extremidade para cada painel nas pontas do conjunto e dois grampos intermediários para cada par de painéis no meio do conjunto. Por exemplo, em um conjunto de 10 painéis, você precisará de grampos de extremidade para os painéis em ambas as pontas e grampos intermediários entre cada conjunto de painéis no meio.

   • Para uma fileira de 5 painéis Você precisará de:
     • 4 grampos centrais (para os painéis que ficam entre painéis vizinhos).
     • 2 grampos de extremidade (para os dois painéis nas extremidades da fileira).

2. Sistema de montagem e projeto do trilho
   Diferentes tipos de sistemas de montagem têm requisitos diferentes quanto à forma como os painéis são fixados. Por exemplo, os sistemas com trilhos geralmente requerem grampos intermediários e de extremidade, enquanto os sistemas sem trilhos podem usar ferragens alternativas. Os sistemas com trilhos são amplamente utilizados em instalações em telhados e no solo e costumam ser mais flexíveis, pois permitem o posicionamento preciso dos painéis.

3. Dimensões do painel
   O tamanho dos painéis solares afeta o espaçamento entre as braçadeiras. Painéis maiores podem exigir braçadeiras adicionais ou um posicionamento diferente das mesmas para garantir a estabilidade. Sempre verifique as instruções do fabricante, tanto dos painéis quanto do sistema de montagem, para garantir que você esteja usando a quantidade e o tipo corretos de braçadeiras.

4. Considerações sobre cargas de vento e neve
   Em regiões com ventos fortes ou acúmulo significativo de neve, podem ser necessárias braçadeiras adicionais para aumentar a estabilidade estrutural da instalação. Nesses casos, geralmente são realizados cálculos de engenharia para determinar o número exato de braçadeiras necessárias para suportar as forças que atuam sobre os painéis.

5. Disposição e orientação do painel
   A disposição (se os painéis estão posicionados na vertical ou na horizontal) pode afetar o número de grampos necessários. Por exemplo, uma disposição na horizontal pode exigir menos grampos do que uma disposição na vertical devido à forma como os painéis são montados nos trilhos.

Como calcular o número de grampos

Aqui está um breve resumo de como calcular o número de grampos intermediários e de extremidade necessários para uma fileira padrão de painéis solares:

1. Braçadeiras intermediárias :
   As braçadeiras intermediárias são usadas entre cada dois painéis adjacentes. Para calcular quantas braçadeiras intermediárias você precisa:

   • Subtraia 1 do número de painéis em uma fileira. Por exemplo, se você tiver 5 painéis em uma fileira, precisará de 4 grampos centrais.

2. Braçadeiras de extremidade :
   As braçadeiras de extremidade são usadas nos painéis mais externos. Para cada fileira de painéis, você precisará de 2 braçadeiras de extremidade — uma em cada extremidade.

Então, para uma fileira de 10 painéis:

• Braçadeiras intermediárias : 9 (já que existem 9 espaços entre os 10 painéis).
• Braçadeiras de extremidade : 2 (um em cada extremidade da fileira).

Para sistemas mais complexos com várias linhas, basta multiplicar esses valores pelo número de linhas.

A importância de sistemas de montagem de alta qualidade

A escolha do sistema de montagem e das braçadeiras corretas é crucial para a durabilidade e o desempenho a longo prazo da sua instalação solar. As braçadeiras não devem apenas fixar os painéis no lugar, mas também permitir a expansão e a contração térmica. Braçadeiras de má qualidade ou em número incorreto podem causar movimentação dos painéis, resultando em ineficiência ou até mesmo danos ao conjunto de painéis solares.

SIC Solar A SIC Solar, fabricante e fornecedora líder de sistemas de montagem fotovoltaica, oferece uma gama de braçadeiras confiáveis e de alta qualidade, adequadas para diversos tipos de instalação. Seja para sistemas com trilhos ou sem trilhos, a SIC Solar oferece braçadeiras duráveis e com engenharia de ponta, projetadas para atender aos mais altos padrões de desempenho e segurança.

Outras considerações sobre braçadeiras

1. Resistência do material e à corrosão
   As braçadeiras para painéis solares são geralmente feitas de alumínio ou aço inoxidável para garantir durabilidade e resistência à corrosão. É importante selecionar braçadeiras projetadas para suportar as condições climáticas externas, pois ficarão expostas aos elementos por muitos anos.

2. Facilidade de instalação
   Algumas braçadeiras são mais fáceis de instalar do que outras, dependendo do projeto do sistema de montagem. Procure braçadeiras que ofereçam fácil ajuste e encaixe seguro para reduzir o tempo de instalação e garantir uma fixação firme e segura.

3. Compatibilidade com diferentes tipos de painel
   Certifique-se de que as braçadeiras escolhidas sejam compatíveis com o tipo e tamanho específicos dos painéis solares da sua instalação. As braçadeiras geralmente são ajustáveis, mas sempre verifique a compatibilidade delas tanto com os painéis quanto com o sistema de fixação.
