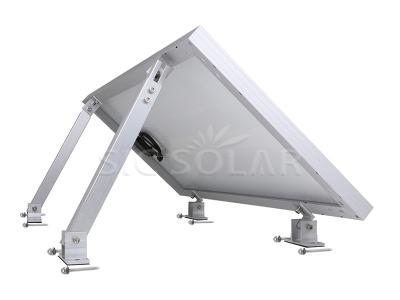

Suporte de telhado com inclinação ajustável para painéis solares

É uma solução de montagem versátil para posicionar painéis solares de forma otimizada, tanto em telhados quanto no solo. Oferecendo uma faixa de inclinação flexível de 10 a 60 graus, este sistema garante que os painéis estejam posicionados da melhor maneira para máxima exposição solar e captação de energia.

Marca:

SIC SOLAR

Nº do item.:

SIC-FAL2

Roof or Ground

Componentes Vídeo Detalhes técnicos Guia de Instalação Pacote Advantage

Clique aqui para saber mais sobre os produtos.

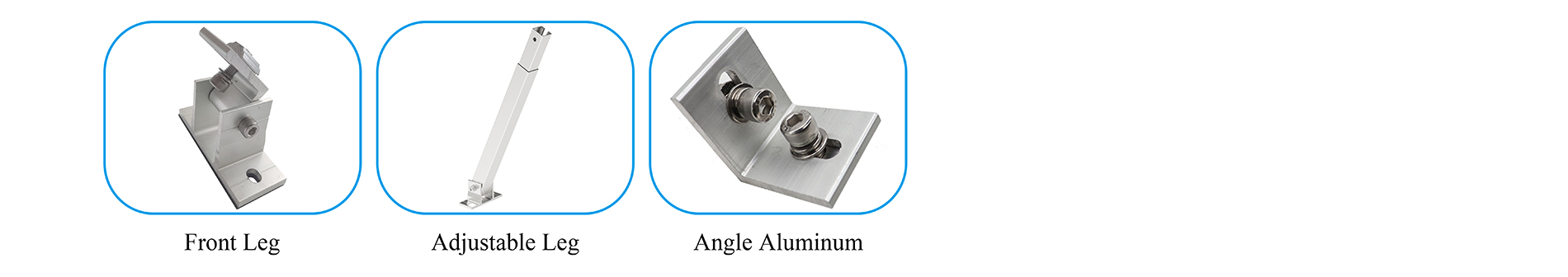

Solar adjustable tilt leg

adjutable solar mount

Produto	Suporte de telhado com inclinação ajustável para painéis solares
Local de instalação	Telhado ou chão
Carga de vento	<60M/S
Carga de neve	<1,4 kN/m²
Material	Alumínio 6005-T5
Cor	Natural ou personalizado
Anticorrosivo	Alumínio anodizado
Garantia	10 anos e 25 anos de tempo de serviço

1️⃣ Preparação do local - Selecione o tipo de telhado, o ângulo de inclinação ideal e marque os pontos de instalação com base no layout do projeto.

2️⃣ Fixação dos suportes de base – Utilizando fixadores adequados, prenda a base (pernas em forma de L) ao telhado. Para telhados planos, considere métodos de fixação sem perfuração, como blocos de lastro ou adesivos.

3️⃣ Fixação das Pernas Dianteiras e Traseiras – Conecte a perna traseira ajustável e a perna dianteira fixa, ou curta, aos suportes da base. Ajuste o ângulo de inclinação para a posição desejada com base no projeto do sistema predefinido.

4️⃣ Instalação dos trilhos – Encaixe os suportes solares ou de alumínio nas pernas, alinhando-os e espaçando-os à distância apropriada, levando em consideração o tamanho do módulo solar.

5️⃣ Montagem dos painéis solares – Posicione os painéis solares nos suportes e fixe-os no lugar usando as braçadeiras (intermediária e final) para garantir que não se movam.

6️⃣ Inspeção Final – Para concluir a instalação, certifique-se de que todos os parafusos estejam apertados, que a instalação esteja devidamente aterrada, que a fiação esteja no lugar e que o alinhamento e a estabilidade tenham sido verificados.

A embalagem padrão consiste em caixas de papelão com palete de madeira compensada, conforme abaixo. Caixas de madeira podem ser fornecidas mediante solicitação.

Roof hook package

☆ Ângulo ajustável de 10 a 60 graus - 10 a 15 graus, 15 a 30 graus, 30 a 60 graus ou personalizado.

☆ Máxima eficiência de energia solar – O ângulo ajustável permite obter a máxima potência solar.

☆ Fácil de usar – Os componentes altamente pré-montados tornam a instalação mais rápida e fácil.

☆ Segurança - Toda a construção foi amplamente avaliada quanto à sua capacidade de resistir a condições climáticas severas.

☆ Qualidade garantida - A qualidade da construção foi cuidadosamente monitorada para oferecer uma garantia de 10 anos e uma expectativa de vida útil de 25 anos.

Certificado relacionado

☆ Em relação à qualidade, o relatório de análise de resistência afirma que as fixações serão testadas para atender à resistência desejada para cargas de vento e neve.

☆ O certificado de qualidade do alumínio atesta a composição de AL6005-T5.
