Suporte de montagem no solo com lastro PP para painéis solares

O suporte de montagem em solo com lastro em PP para painéis solares é um sistema de montagem durável e inovador, projetado para instalações de painéis solares em solo. É fabricado em polipropileno (PP), um material resistente e durável, e utiliza um sistema de lastro para fixar a estrutura, eliminando a necessidade de perfuração do solo.

Marca:

SIC SOLAR

Nº do item.:

SIC-PB-18

Flat roof or ground

Componentes Vídeo Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

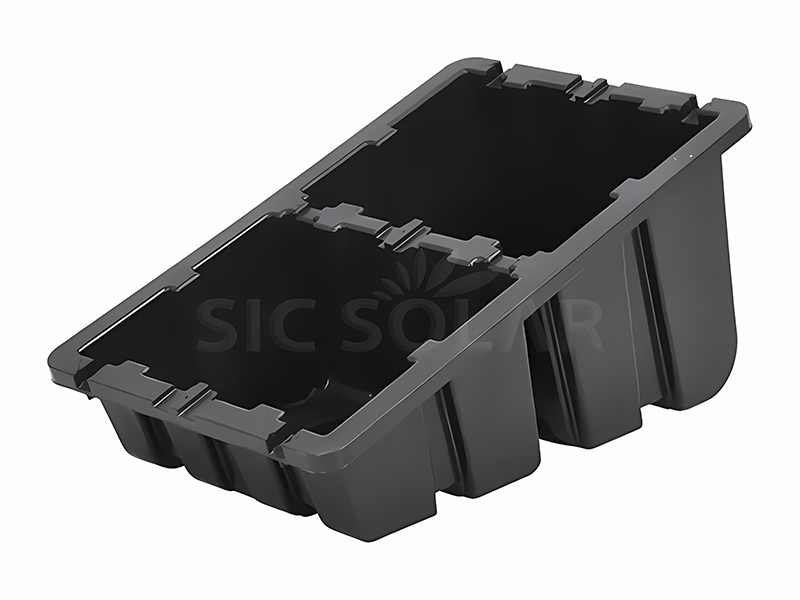

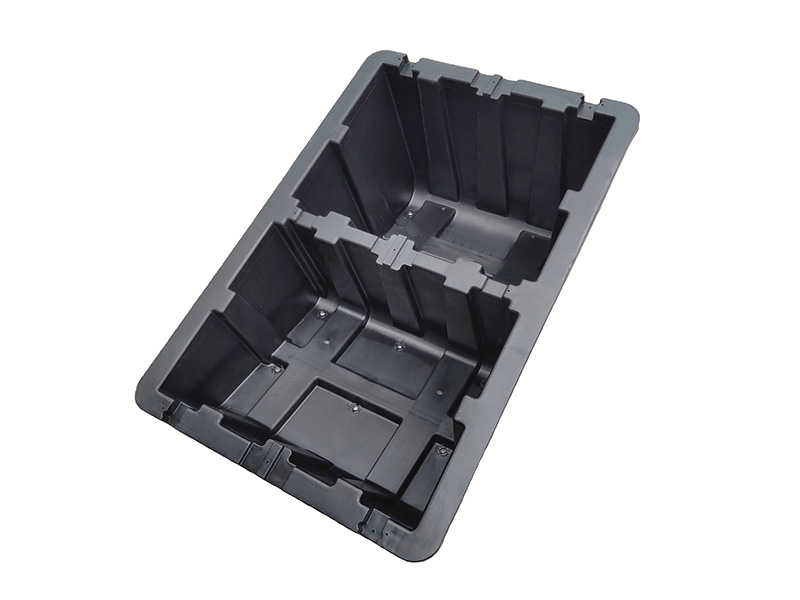

PP pv ballast mount

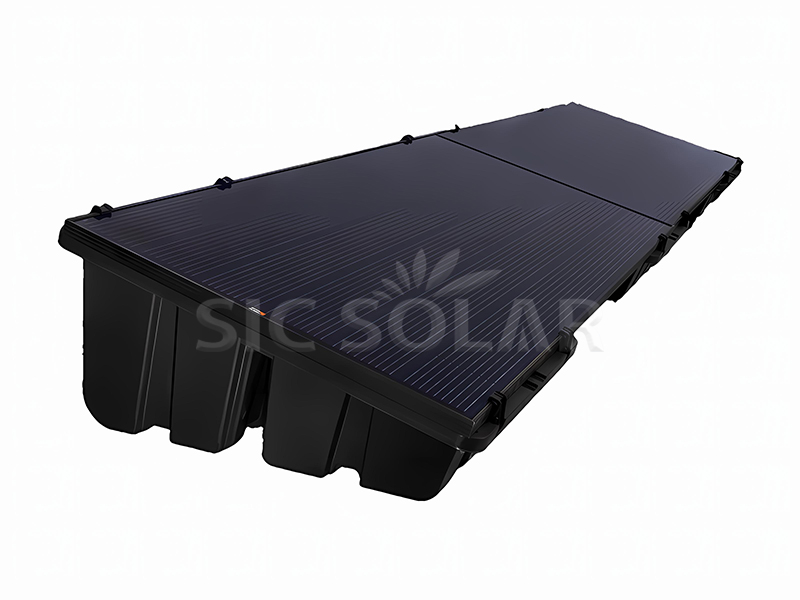

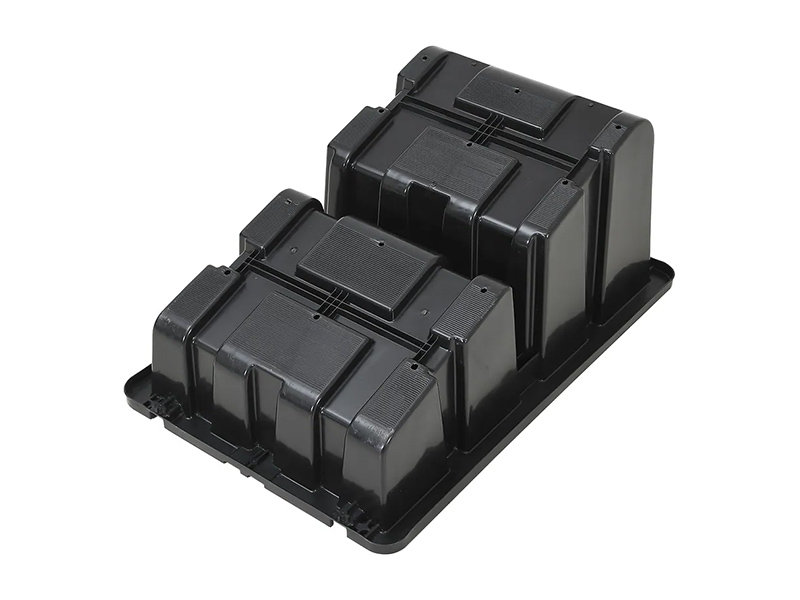

Solar plastic mounting

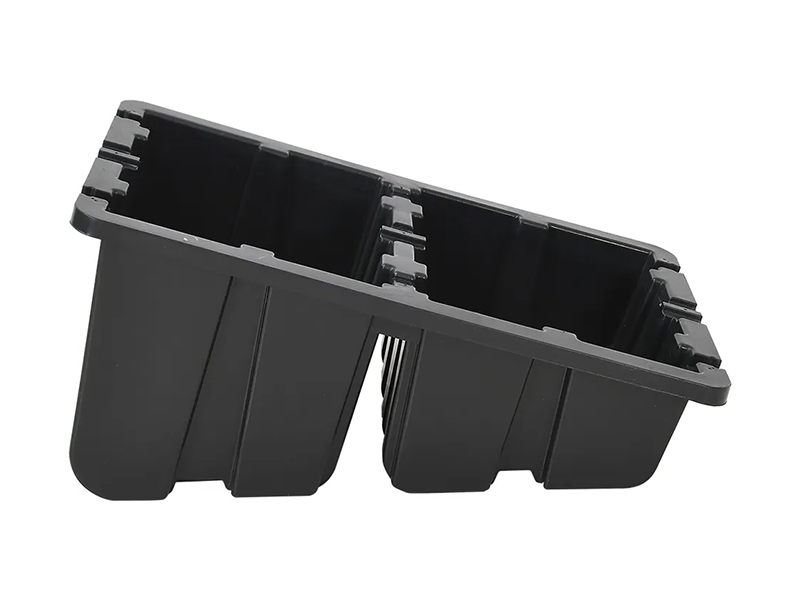

Pv ballast ground mount

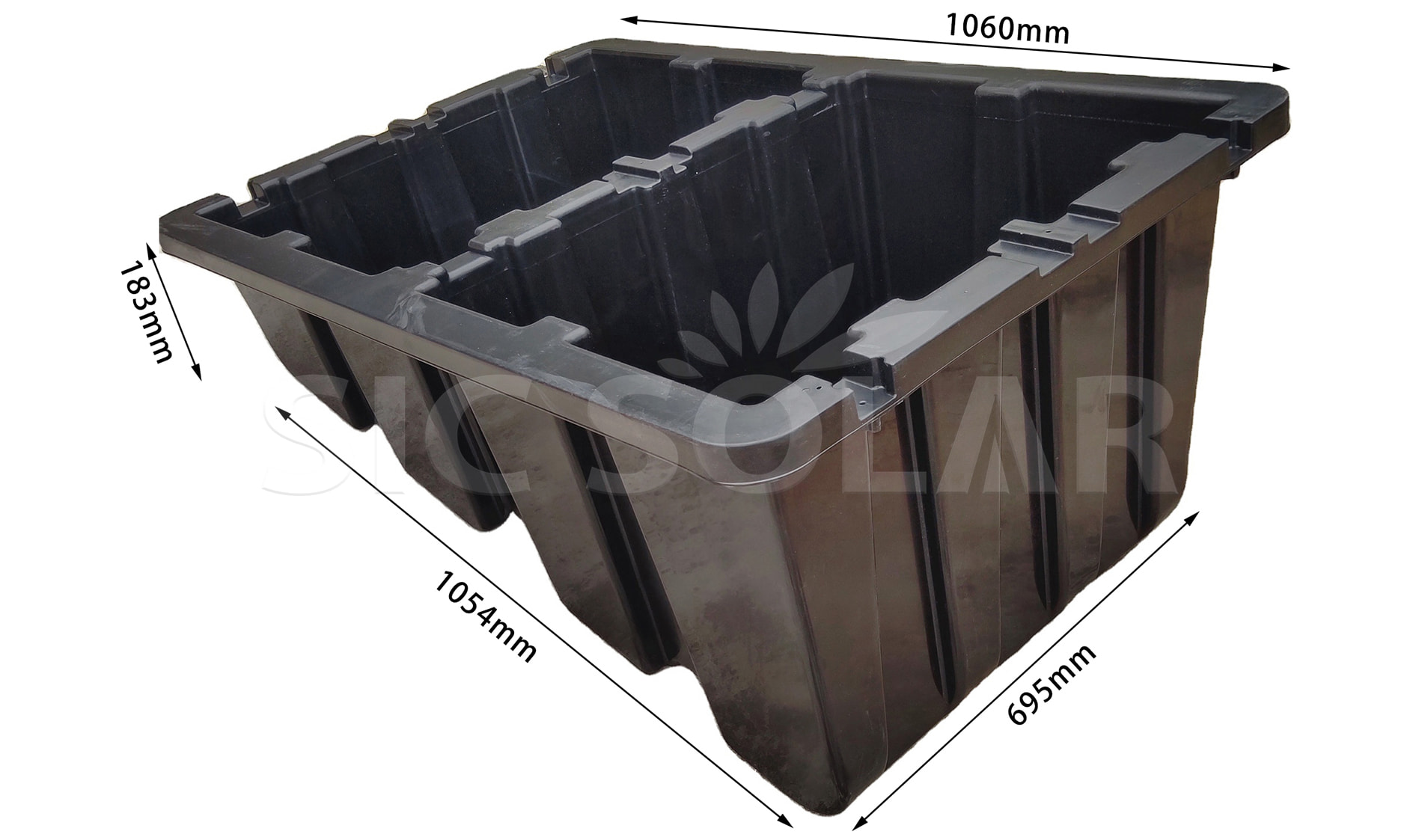

PP roof mount drawing

Nome	Suporte de montagem no solo com lastro PP para painéis solares
Local de instalação	Superfície plana
Material	PP
Enchimento	Cascalho, pedra
Peso do enchimento	120 kg
Contente	Bandeja de plástico1, braçadeira de extremidade4, parafuso*4
Ângulo de instalação	18°
Vida	20 anos
Dimensão	1017×695×507 mm
Peso líquido	7,5 kg

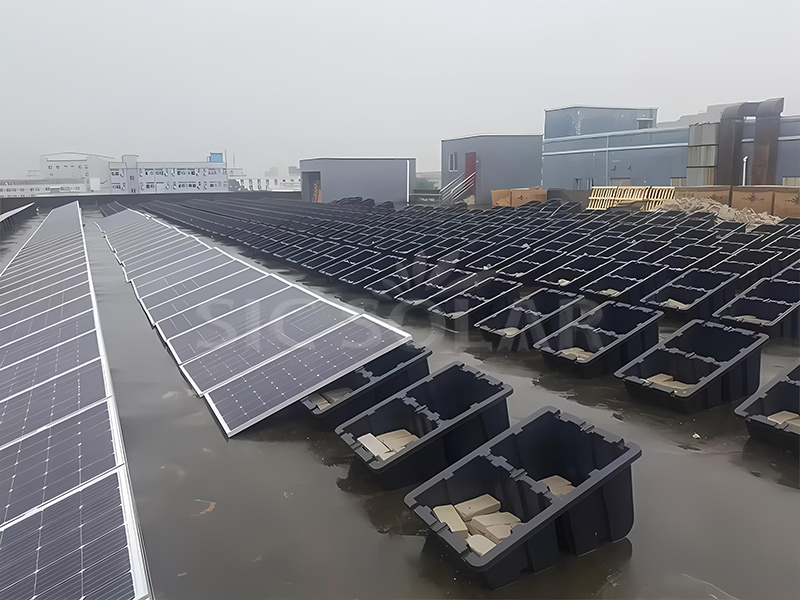

1️⃣ Disposição e preparação de paletes

Limpe e nivele a superfície; coloque os paletes nos espaçamentos adequados na grade de disposição planejada.

2️⃣ Enchimento de lastro

Encha cada palete com 100-120 kg de cascalho ou pedra; verifique se o peso de cada palete atende às especificações do projeto.

3️⃣ Ajuste de inclinação

Encaixe os espaçadores sob o palete que precisa ser inclinado (0°-15°).

4️⃣ Fixação da montagem

Deslize as braçadeiras das extremidades nas ranhuras da palete, posicione a estrutura de montagem e aperte os parafusos com um torque de 10 a 15 Nm.

5️⃣ Aterramento e ligação à terra

Conecte os terminais de aterramento aos insertos da palete ou aos pontos de aterramento dedicados e aterre o sistema de acordo com as normas locais.

6️⃣ Inspeção Final

Verificar a distribuição do lastro, os ajustes de torque e o encaixe das braçadeiras; registrar a instalação e agendar inspeções semestrais.

PP mounting package

☆ Instalação fácil n - Bandeja de lastro de plástico e grampos de extremidade.

☆ Planejamento de posição flexível - A estrutura de lastro de plástico pode ser ampliada de acordo com o local de instalação.

☆ Projeto de lastro - Adequado para qualquer superfície plana sem danificá-la.

Q1. Existe algum teste de velocidade do vento e de carga de neve?

Sim.

Q2. Existe alguma certificação?

Sim.

P3: O ângulo de inclinação poderia ser alterado? Por exemplo, reduzido para 15°?

O molde está fixado a 18°.

É necessário abrir um novo molde para outro ângulo. O custo para abrir um molde para uma pequena quantidade é muito alto.

Q4: O suporte PP tem alguma exigência quanto ao tamanho do painel solar?

Para painéis instalados na horizontal, a largura deve ser de 992 a 1010 mm. Painéis com larguras diferentes exigem um adaptador.

Para painéis instalados na vertical, não há nenhuma solicitação específica.

Q5: O preço do produto inclui braçadeiras e qualquer outro material necessário para montar o sistema?

Sim, o preço incluía as braçadeiras para montagem dos painéis, que estavam completos, exceto pelo cascalho de lastro.

Q6: O que será excluído da cotação final DDU (ex.: desembaraço aduaneiro/impostos europeus devidos)?

Nos termos DDU, apenas os impostos de importação e o IVA não estão incluídos, sendo 6,5% para países europeus.
