Suporte de aço carbono em formato de U para painel solar, estrutura para montagem em solo.

A estrutura de montagem em solo para painéis solares com perfil em U de aço carbono é uma solução robusta e eficiente, projetada para fixar painéis solares instalados no solo. Este sistema de montagem utiliza perfil em U de aço para fornecer uma base estável e durável para os painéis fotovoltaicos, sendo adequado para diversas aplicações, incluindo usinas solares de grande escala, projetos comerciais e instalações agrícolas.

Marca:

SIC SOLAR

Nº do item.:

SIC-SS1

Flat ground or open field

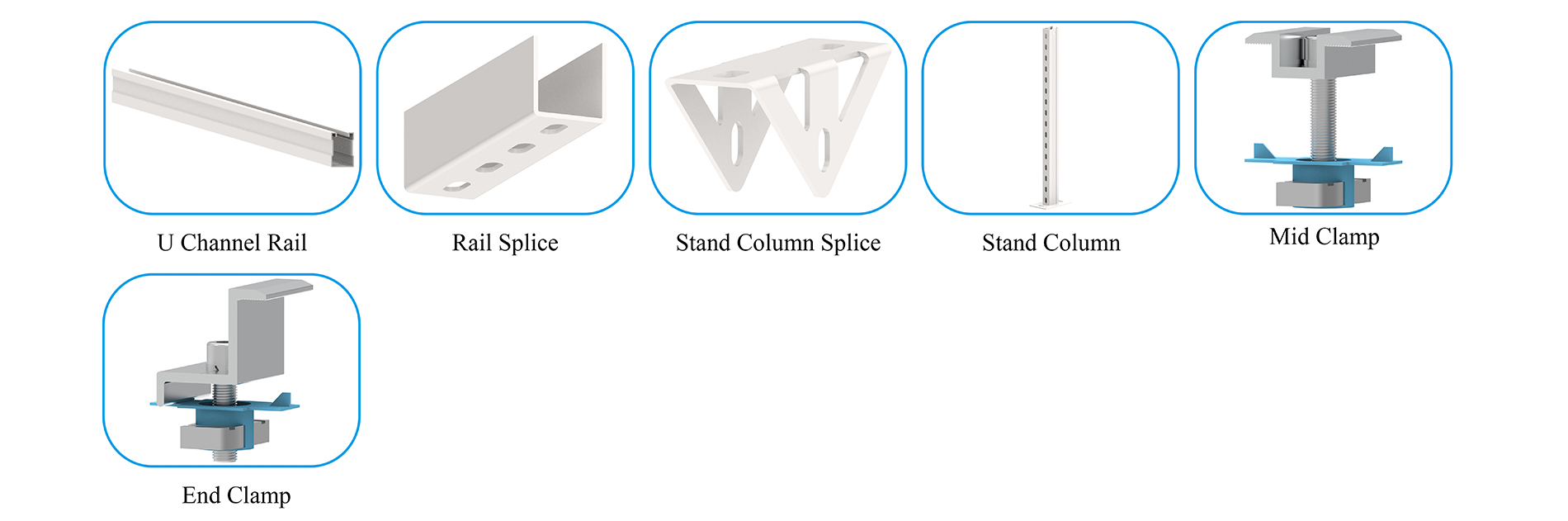

Componentes Projeto Detalhes técnicos Guia de Instalação Pacote Advantage FAQ

Clique aqui para saber mais sobre os produtos.

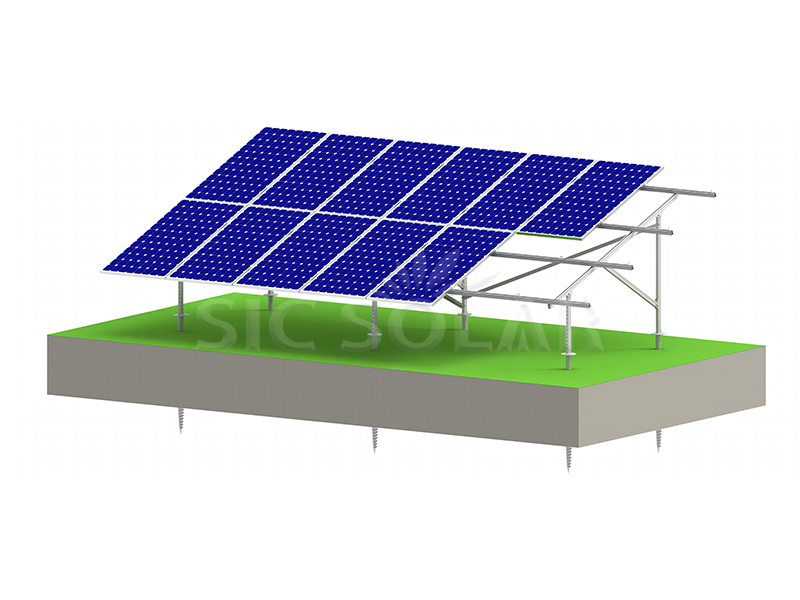

Ground mounting structure solar Solar C channel ground mount

Solar ground power plant

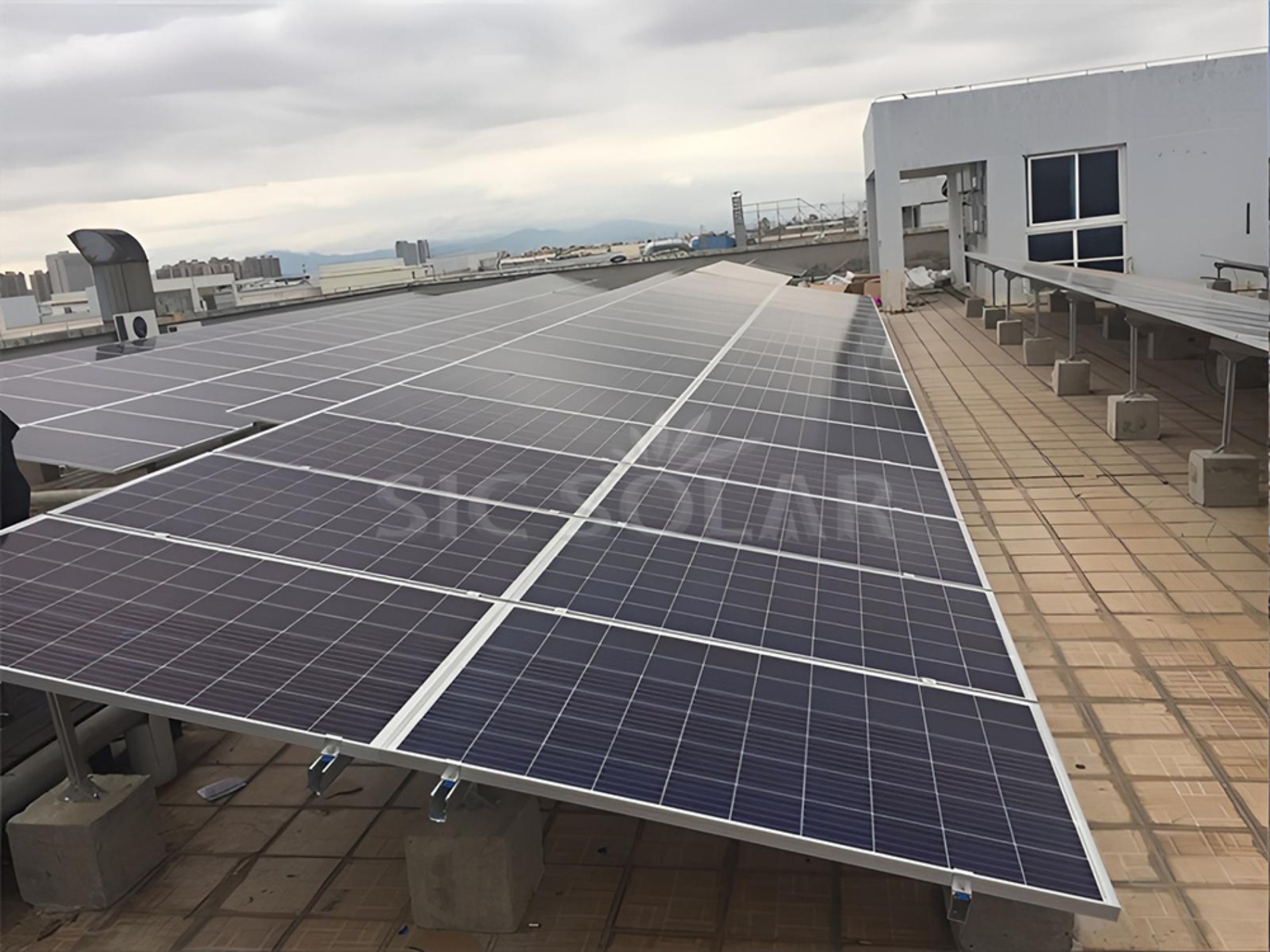

Solar flat roof power station

Nome do produto	Suporte de aço carbono em formato de U para painel solar, estrutura para montagem em solo.
Local de instalação	Telhado plano ou térreo

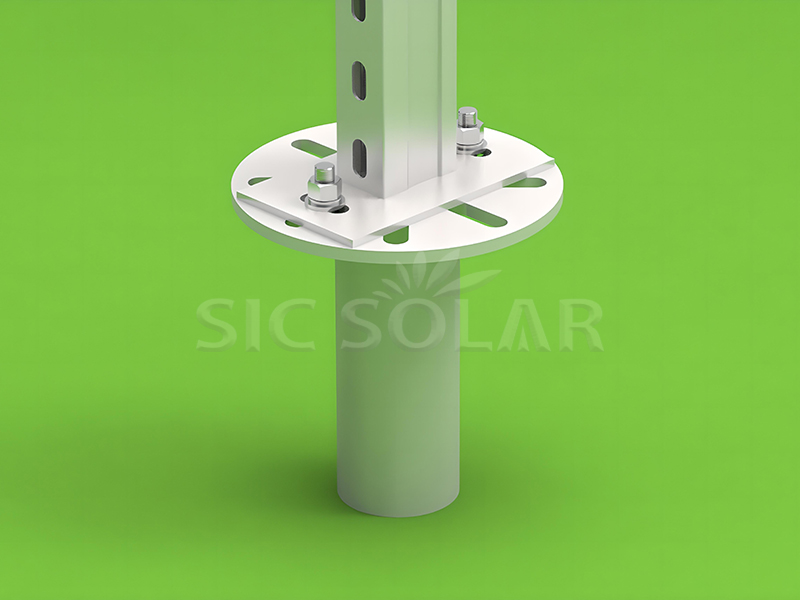

Fundação	Estaca de concreto ou estaca helicoidal
Material	Q235B, SUS304 e AL6005-T5
Cor	Prata natural ou personalizada
Anticorrosivo	Aço galvanizado, alumínio anodizado e aço inoxidável.
Ângulo de inclinação	0-60 graus
Carga de vento	<60M/S
Carga de neve	<1,4 kN/m²
Padrões	AS/NZS 1170.2, JIS C 8955:2011
Garantia	10 anos de garantia e 25 anos de tempo de serviço.

1️⃣ Levantamento e planejamento do local

Antes de começar, confirme a área de instalação, a inclinação do terreno e o tipo de solo onde o conjunto de módulos será instalado.

2️⃣ Construção da Fundação

Instale estacas helicoidais, estacas cravadas ou fundações de concreto, dependendo das condições do solo e da profundidade do solo congelado exigida.

3️⃣ Montagem da esteira

Coloque o trilho em forma de U pré-perfurado sobre a fundação e fixe-o com parafusos.

4️⃣ Instalação do módulo

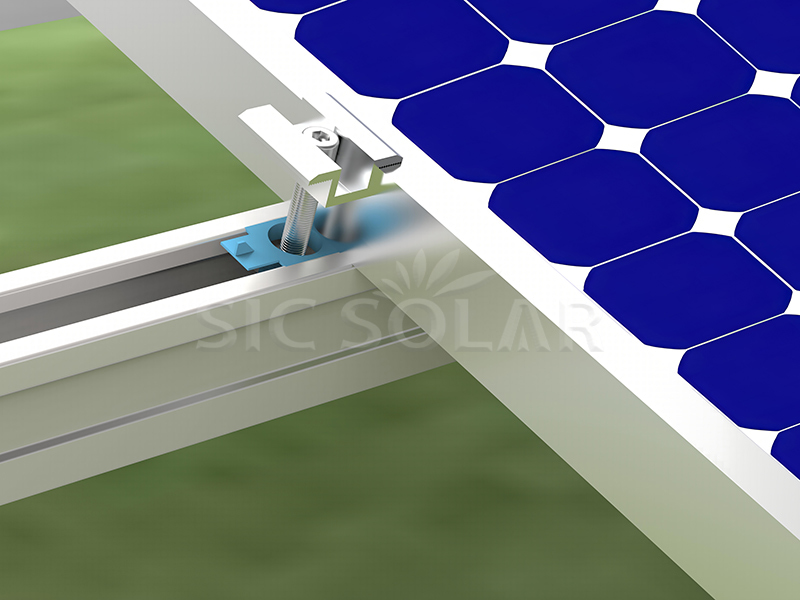

Deslize a braçadeira de aço inoxidável na ranhura em forma de U, coloque o módulo e aperte a braçadeira de acordo com as especificações.

5️⃣ Aterramento e Ligação Equivalente

Assegure o contato metal-metal para aterramento — utilize um jumper de aterramento ou parafusos de fixação, conforme descrito no manual de instalação.

6️⃣ Comissionamento e Inspeção

Verifique o torque de todos os fixadores estruturais e elétricos, repare quaisquer arranhões no revestimento e registre a geometria do conjunto; agende uma inspeção visual semestral para verificar a presença de detritos, parafusos soltos ou corrosão.

Nossa embalagem padrão para perfis longos de alumínio é um palete de aço, enquanto os componentes menores de alumínio são embalados em caixas de papelão com paletes de madeira compensada.

Solar bracket package

As vantagens são as seguintes:

☆ Fácil instalação – componentes simples facilitam o transporte e a instalação.

☆ Excelente desempenho anticorrosivo – aço carbono de alta qualidade, com tratamento de superfície galvanizado a quente, proporciona uma resistência à corrosão muito superior.

☆ Componentes de alta qualidade – todas as peças de conexão utilizam parafusos de aço inoxidável de alta qualidade, tornando a estrutura mais durável e resistente.

☆ Baixo custo de mão de obra – as peças altamente pré-montadas ajudam a reduzir o tempo de instalação e o custo da mão de obra.

Certificado relacionado:

Relatório de Análise de Resistência -- as fixações serão testadas para atender à sua meta de resistência, como velocidade do vento e carga de neve.

P1. Qual é a quantidade mínima de encomenda (MOQ)?

Quantidade mínima de encomenda (MOQ) = 50 kW.

Q2. Qual é o material da garagem coberta?

Alumínio 6005-T5 e aço carbono.
